78F5R6J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.9MHz 32MHz 500mA 45@7.9MHz 5.6μH 400mΩ ±5% 插件 通孔安装 7.11mm(长度)
供应商型号: N-78F5R6J-RC
供应商: 云汉优选
标准整包数: 1

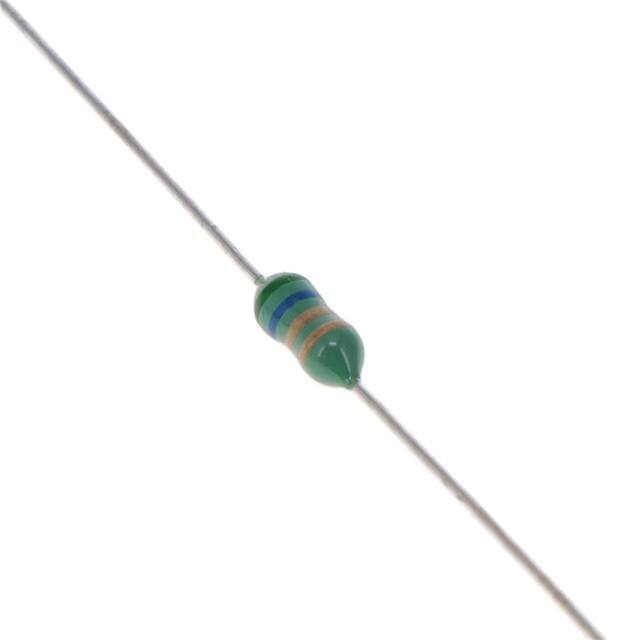

BOURNS 插件电感 78F5R6J-RC

78F5R6J-RC概述

    78F Series Conformal Coated RF Choke 技术手册

    产品简介


    78F 系列涂层RF扼流圈是专为射频(RF)应用设计的一种高性能电感器。它主要用于直流/直流转换器、电源以及其他通用电路中。该系列电感器采用环氧树脂封装,提供出色的防潮性和可靠性。此外,所有型号均符合RoHS标准,确保环保且无铅。

    技术参数


    - 额定电流:最高可达1.2A
    - 绝缘强度:500 VRMS
    - 封装:符合RoHS标准
    - 电感值范围:0.10µH至1000µH
    - 最大直流电阻(DCR):0.060Ω 至 4.10Ω
    - 最大直流电流(IDC):815mA 至 60mA
    - 自谐振频率(SRF):25MHz 至 60MHz
    - 温升:35°C(在额定电流下)
    - 工作温度范围:-55°C 至 +105°C(包括温升)
    - 存储温度范围:-55°C 至 +105°C
    - 材料:芯体材料为铁氧体DR核心;引线为镀锡铜线

    产品特点和优势


    78F系列电感器具有以下独特功能和优势:
    1. 高精度:电感值误差范围严格控制在±5%至±10%之间。
    2. 高性能:能够在广泛的电流范围内保持稳定性能,同时具备良好的散热能力。
    3. 环保设计:所有产品均符合RoHS标准,无铅化生产。
    4. 卓越的可靠性:采用环氧树脂封装,可有效防止水分侵入。
    5. 多样化的选择:多种电感值可供选择,满足不同应用场景需求。

    应用案例和使用建议


    78F系列电感器广泛应用于以下领域:
    - DC/DC转换器:作为输出滤波电感器,减少噪声干扰。
    - 电源模块:在电源系统中用于滤波和稳压。
    - 通用电路:适用于需要电感器的各种电路设计中。
    使用建议:
    1. 散热管理:在高电流环境下,需确保良好的散热条件以避免过热。
    2. 电路布局:设计时应考虑扼流圈与其他电子元件之间的距离,避免相互干扰。
    3. 温升考虑:在高温环境下工作时,建议采用更大尺寸的产品以提高散热效果。

    兼容性和支持


    78F系列电感器与市面上主流的电子设备和组件具有良好的兼容性。制造商提供了详尽的技术支持文档和售后服务保障,帮助客户解决问题并优化应用。

    常见问题与解决方案


    1. 问题:电感器温度过高
    - 解决方案:检查散热路径,必要时增加散热片或采用更高规格的产品。
    2. 问题:电感值不稳定
    - 解决方案:确认安装正确,无外力干扰,确保电感器处于规定的环境条件下。
    3. 问题:噪音较大
    - 解决方案:调整电路布局,确保扼流圈与其他元件之间的距离合理。

    总结和推荐


    78F系列电感器以其卓越的性能和稳定性,在众多应用领域中表现出色。无论是在小型手持设备还是大型工业装置中,都能发挥重要作用。鉴于其优异的可靠性和广泛的应用范围,我们强烈推荐该系列产品给各类电子产品制造商和技术爱好者。

78F5R6J-RC参数

参数
测试频率 7.9MHz
电感值 5.6μH
饱和电流(LSAT) -
自谐振频率(SRF) 32MHz
容差 ±5%
直流电阻(DCR) 400mΩ
额定电流 500mA
Q值 45@7.9MHz
长*宽*高 7.11mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

78F5R6J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

78F5R6J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 78F5R6J-RC 78F5R6J-RC数据手册

78F5R6J-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.0763 ¥ 0.6487
库存: 3300
起订量: 1400 增量: 1
交货地:
最小起订量为:1400
合计: ¥ 908.18
