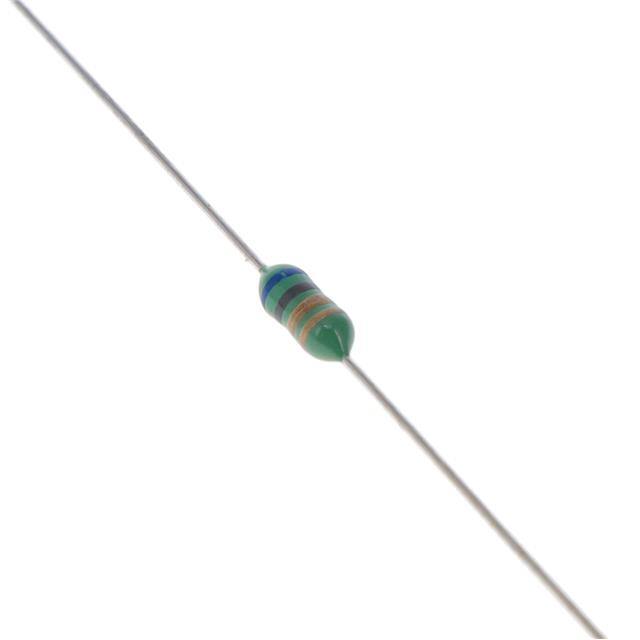

78F6R8J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.9MHz 28MHz 470mA 40@7.9MHz 6.8μH 450mΩ ±5% 通孔安装 7.11mm(长度)
供应商型号: N-78F6R8J-RC
供应商: 云汉优选
标准整包数: 1
BOURNS 插件电感 78F6R8J-RC

78F6R8J-RC概述


    产品简介


    78F系列屏蔽式RF扼流圈是一款专为高频应用设计的电感产品,广泛应用于DC/DC转换器、电源系统及通用电子电路中。其核心材料采用铁氧体DR磁芯,线圈采用漆包铜线绕制而成,外部通过环氧树脂涂层保护,具备良好的防潮能力和高可靠性。此外,该系列产品符合RoHS指令要求,确保环保合规性。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 最高达1.2A |
    | 绝缘强度 | 500VRMS |
    | 温度范围(工作) | -55°C 至 +105°C |
    | 温度范围(存储) | -55°C 至 +105°C |
    | 温升 | 额定电流时温升35°C |
    | 引脚镀层 | Cu/Sn |
    | 线圈阻抗(典型值) | 见下表格 |
    | 额定直流电阻(最大值)| 见下表格 |
    | 额定直流电流(最大值)| 见下表格 |
    | 型号编号 | 感量(μH) | 容差 | 测试频率(MHz) | 自谐振频率(MHz) | 最大DCR(Ω) | 最大IDC(mA) |
    ||
    | 78F1R0K-RC | 0.10 | ±10% | 20 | 25 | 0.060 | 1200 |
    | 78F1R2K-RC | 0.12 | ±10% | 20 | 7.9 | 0.070 | 1200 |
    | 78F1R5K-RC | 0.15 | ±10% | 20 | 7.9 | 0.070 | 1200 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 高电流承载能力:额定电流最高可达1.2A,适合大电流应用场合。
    2. 卓越的耐压性能:绝缘强度达500VRMS,适用于高电压场景。
    3. 优异的屏蔽效果:独特的屏蔽设计可有效抑制高频噪声,提升系统稳定性。
    4. 宽温域适应性:可在极端环境下保持稳定性能,适应工业和汽车电子需求。
    5. 环保合规:完全符合RoHS标准,满足绿色环保要求。
    6. 多种封装形式:提供标准袋装(5000个/袋)和卷带封装(5000个/14英寸卷),方便不同生产流程需求。

    应用案例和使用建议


    应用案例
    - DC/DC转换器:78F系列RF扼流圈常用于DC/DC转换器中作为输入输出滤波组件,减少高频干扰对电路的影响。
    - 电源管理:广泛应用于开关电源中,可显著降低EMI并提高电源效率。
    - 通用滤波电路:在需要抑制高频噪声的应用中,如音频放大器、无线通信模块等,起到关键作用。
    使用建议
    - 在高频场景中,需根据具体工作频率选择最匹配的型号以最大化效能。
    - 确保电路板设计充分考虑引脚焊接质量和屏蔽设计,避免影响性能。
    - 如需长时间工作于高温环境,建议适当降额使用以延长使用寿命。

    兼容性和支持


    - 兼容性:该系列产品具有出色的兼容性,可无缝集成至现有的PCB布局中,并与主流IC和被动元件配套使用。
    - 技术支持:Bourns提供全面的技术支持服务,包括样品申请、设计指导及售后维护,确保客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高导致性能下降 | 降低额定电流或增加散热措施 |
    | 阻抗不匹配导致信号衰减 | 调整电感值至目标频率范围内 |
    | 产品外观受损 | 更换产品或检查运输与储存条件 |

    总结和推荐


    78F系列屏蔽式RF扼流圈凭借其出色的高频抑制能力、高可靠性及环保设计,在DC/DC转换器、电源管理和通用滤波电路等领域具有显著的优势。其宽泛的工作温度范围和多种包装选择进一步提升了适用性。对于需要高性能EMI过滤和低损耗的电子应用,推荐选用此系列产品。强烈建议在设计阶段仔细评估参数选择,并结合实际应用环境进行调整,以达到最佳效果。
    推荐指数:★★★★★

78F6R8J-RC参数

参数
容差 ±5%
直流电阻(DCR) 450mΩ
额定电流 470mA
Q值 40@7.9MHz
测试频率 7.9MHz
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 28MHz
长*宽*高 7.11mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
