5800-100-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 3.6A 2.1A 10μH 32mΩ ±10% 通孔安装 17.78mm(长度)
供应商型号: 3373442
供应商: 海外现货
标准整包数: 1

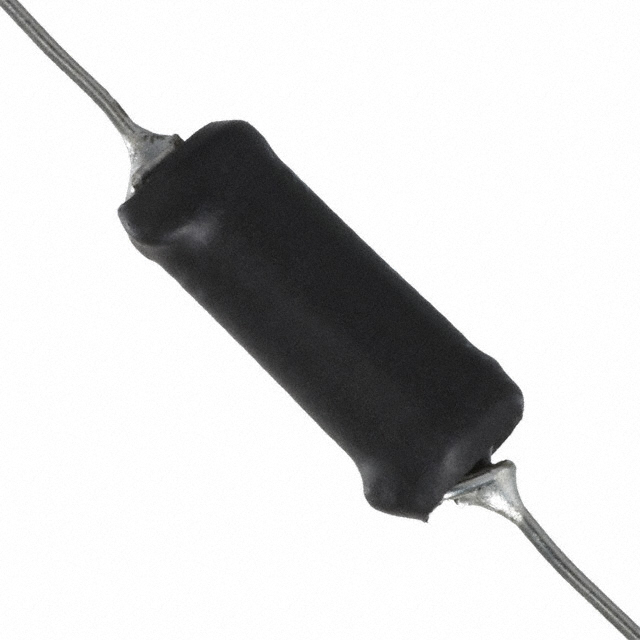

BOURNS 插件电感 5800-100-RC

5800-100-RC概述

    高电流电感器(型号:5800系列)

    产品简介


    高电流电感器是广泛应用于电子设备中的关键元器件之一。高电流电感器主要用于电力转换、电源管理和信号滤波等应用。5800系列电感器属于高电流电感器类别,具有较高的额定电流和较低的直流电阻,使其非常适合于各种电力传输和处理场合。

    技术参数


    5800系列高电流电感器的技术规格如下:
    | 型号 | 电感值(L) (μH) | DCR (最大值, Ω) | Isat (A) | Irated (A) |

    | 5800-3R9-RC | 3.9 | 0.015 | 5.8 | 3.1 |
    | 5800-4R7-RC | 4.7 | 0.016 | 5.4 | 3.1 |
    | ... | ... | ... | ... | ... |
    | 5800-103-RC | 10,000 | 2.50 | 0.36 | 0.24 |
    - 饱和电流:导致最大10%电感降的电流。
    - 额定电流:导致35°C温升的最大电流。
    - 温度范围:-40°C至+125°C。
    - 电气特性:测试频率为1 KHz。
    - 绝缘等级:符合VW-1标准。
    - 其他特性:具备高强度和低损耗特性,适用于高要求的应用环境。

    产品特点和优势


    5800系列高电流电感器的主要优势包括:
    - 高电流容量:能够处理较大的电流,提高系统的稳定性。
    - 低直流电阻(DCR):有助于减少功率损耗,提高效率。
    - 耐高温:能在宽广的温度范围内稳定运行。
    - 高耐压:拥有2500 Vrms的耐压能力,适合高压应用。

    应用案例和使用建议


    5800系列高电流电感器可以广泛应用于各种电子设备,如开关电源、变频器、电机驱动器等。以下是几个具体的应用场景:
    - 开关电源:通过其低DCR和高电流容量,可以有效减少发热并提高转换效率。
    - 通信设备:可用于电源管理模块,提供稳定的电流输出。
    - 工业控制:适合于需要高可靠性和稳定性的工作环境。
    使用建议:
    - 在选择电感器时,应根据具体应用需求确定所需的电感值和电流容量。
    - 确保散热良好,以防止过热现象。
    - 定期检查连接处,确保焊接点和引线的可靠性。

    兼容性和支持


    5800系列高电流电感器与其他标准电子元器件兼容性良好。Bourns公司提供了详细的技术支持和维护服务,包括产品选型指导、故障排查和技术文档更新等。用户可以通过官方网站获取更多技术支持信息。

    常见问题与解决方案


    - 问题1:电感器出现过热现象。
    - 解决方案:检查负载电流是否超出额定范围,确认散热系统是否正常工作。

    - 问题2:电感器损坏。
    - 解决方案:检查电路连接是否正确,排除外部短路或过载的可能性。

    总结和推荐


    5800系列高电流电感器是一款性能卓越、用途广泛的电子元器件。它不仅具有高电流容量和低直流电阻的优势,还具备良好的温度适应性和高耐压特性。特别适用于需要高可靠性及高效能的电力转换和管理场合。对于任何需要高电流处理能力和稳定性的应用场景,我们强烈推荐使用5800系列高电流电感器。

5800-100-RC参数

参数
饱和电流(LSAT) 3.6A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 32mΩ
额定电流 2.1A
Q值 -
测试频率 1KHz
电感值 10μH
长*宽*高 17.78mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5800-100-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5800-100-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 5800-100-RC 5800-100-RC数据手册

5800-100-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.9737
50+ ¥ 5.9737
100+ ¥ 5.3525
250+ ¥ 5.3525
500+ ¥ 5.2569
864+ ¥ 5.1613
4320+ ¥ 5.1613
8640+ ¥ 5.1613
库存: 803
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.97
直接购买
