首页  >  产品百科  >  5711-RC

5711-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 9.5A 50μH 12mΩ ±15% 垂直安装,通孔安装 15.88mm(宽度)*15.88mm(高度)
供应商型号: UA-5711-RC
供应商: 海外现货
标准整包数: 72

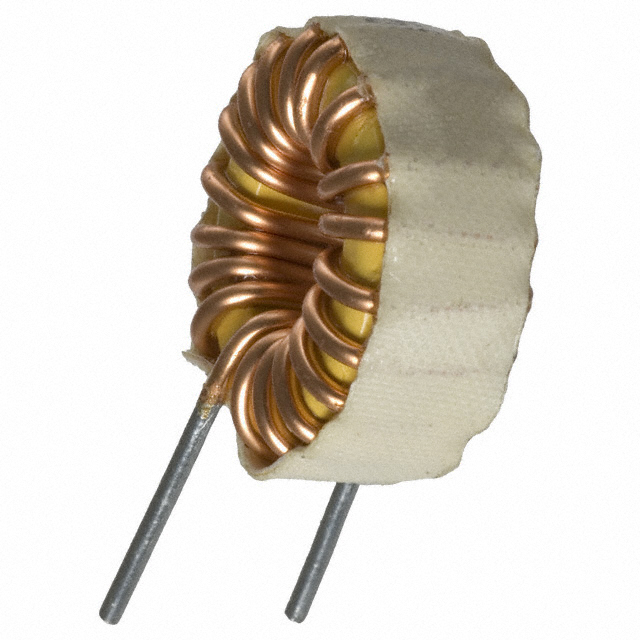

BOURNS 插件电感 5711-RC

5711-RC概述

    高电流环形电感器——Bourns 5700系列

    产品简介


    高电流环形电感器(5700系列)是适用于多种应用场合的专业电感器。这类电感器凭借其低辐射、大电流承载能力、高电感值及优秀的抗直流偏置性能,广泛应用于通信设备、电源管理、工业控制等领域。

    技术参数


    以下是5700系列高电流环形电感器的主要技术参数:
    | 序号 | L (μH) | ±15% @ 1 KHz | I (A) Max. | L (μH) Min. @ I rated | DCR (Ω) Max. |
    |
    | 5701-RC | 10 | 11.00 | 5 | 0.008 | 0.875 |
    | 5702-RC | 25 | 5.50 | 12 | 0.014 | 0.875 |
    | 5703-RC | 125 | 2.75 | 70 | 0.12 | 0.875 |
    | 5704-RC | 275 | 2.00 | 150 | 0.24 | 0.875 |
    | ... | ... | ... | ... | ... | ... |
    注:所有型号的工作温度范围为-55°C至105°C。电感器采用镀锡引线,确保在焊接过程中的稳定性和可靠性。

    产品特点和优势


    1. 低辐射: 低辐射设计减少了对周围设备的干扰。
    2. 高电流承载能力: 可以承受大电流,适用于高功率应用。
    3. 高电感值: 提供高达4500μH的电感值,满足多种应用场景需求。
    4. 增加电感值补偿直流偏置: 在直流偏置条件下仍能保持较高的电感值。
    5. 成本效益: 相较于同类产品具有更高的性价比。

    应用案例和使用建议


    5700系列高电流环形电感器适用于电源管理和储能系统等应用。例如,在电源管理系统中,这些电感器可以有效地滤除纹波,提供稳定的输出电压。使用时建议注意散热,以避免因过热导致的性能下降。对于高电流应用场景,选择适当的型号以保证电感器能够承受持续的大电流。

    兼容性和支持


    该系列电感器与市面上多数主流电路板设计兼容,可直接安装。Bourns公司提供详尽的技术文档和客服支持,帮助客户解决使用过程中遇到的各种问题。此外,电感器符合RoHS标准,满足环保要求。

    常见问题与解决方案


    1. 问:电感器如何散热?
    - 答:建议使用散热片或者散热孔进行散热,特别是在高电流环境下使用时,要注意监测温度以防止过热。
    2. 问:电感器在哪些环境下适用?
    - 答:适用于-55°C至105°C的工作环境。对于极端环境,需要考虑额外的防护措施。
    3. 问:如何选择合适的电感器型号?
    - 答:根据所需电感值、最大电流以及应用场景来选择。参考技术手册中的规格表进行对比。

    总结和推荐


    5700系列高电流环形电感器凭借其低辐射、大电流承载能力和优良的性能,成为电源管理和储能系统的理想选择。无论是用于通信设备还是工业控制系统,都能展现出色的性能。由于其成本效益较高且广泛兼容,我们强烈推荐这款电感器用于相关项目。同时,Bourns公司提供的全面技术支持也是选择这一产品的额外加分项。

5711-RC参数

参数
容差 ±15%
直流电阻(DCR) 12mΩ
额定电流 9.5A
Q值 -
测试频率 1KHz
电感值 50μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 15.88mm(宽度)*15.88mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

5711-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5711-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 5711-RC 5711-RC数据手册

5711-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
72+ $ 4.0625 ¥ 34.0438
144+ $ 3.9125 ¥ 32.7868
216+ $ 3.7 ¥ 31.006
库存: 146
起订量: 72 增量: 72
交货地:
最小起订量为:72
合计: ¥ 2451.15
