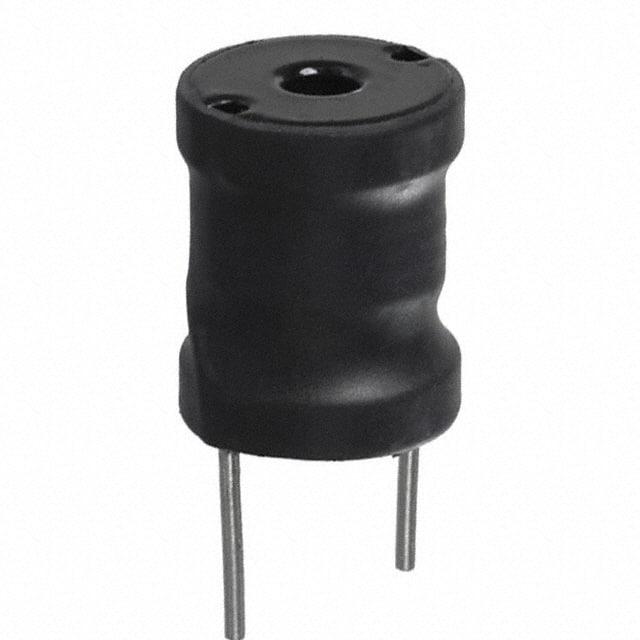

1110-100K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 9A 10μH 10mΩ ±10% 垂直安装,通孔安装 16.76mm(长度)*21.34mm(高度)
供应商型号: 1103631
供应商: 海外现货
标准整包数: 1
BOURNS 插件电感 1110-100K-RC

1110-100K-RC概述

    高电流电感器技术手册

    产品简介


    高电流电感器(High Current Chokes)是Bourns公司推出的一系列电感器产品,主要用于需要处理大电流的应用场景,如电源管理、工业自动化控制、电信设备等。这类电感器以其优异的电流承载能力和低损耗而著称,广泛应用于各种高功率密度电路设计中。

    技术参数


    - 工作电流:在最大温升为50°C且电感量下降不超过5%的情况下,可承受的最大直流电流。
    - 电感值:涵盖1.0 μH到100 μH多个型号,精度范围为±10%或±20%。
    - 直流电阻(DCR):范围从0.003 Ω到0.696 Ω不等。
    - 工作温度:-55°C至+105°C,符合RoHS标准。
    - 封装尺寸:多种尺寸可供选择,以适应不同应用场景的需求。
    - 引脚设计:固定间距,便于PCB板上安装。
    - 机械固定方式:中心孔用于机械安装。
    - 电气特性:具有较高的耐压能力,终端对热缩管盖的耐压达2500 Vrms,终端对核心的耐压达1000 Vrms。


    产品特点和优势


    - 非常高的电流容量:适合高功率应用需求。
    - 低直流电阻(DCR):有效减少能量损失,提高效率。
    - 环氧涂层铁氧体骨架:提供良好的机械强度和稳定性。
    - 热缩管覆盖线圈:增加安全性并提高耐用性。
    - 自引脚设计:简化安装过程。
    - 高温额定值:可在极端环境下稳定运行。
    - 优良的耐电压特性:保证了在高压环境下的安全使用。


    应用案例和使用建议


    - 开关电源:适用于高频开关电源设计,通过选用合适的电感值来实现高效的电源转换。
    - 工业自动化控制系统:在高电流负载条件下确保稳定的电源供应。
    - 电信设备:在电信基础设施中用于滤波和平滑电流。
    使用建议:
    - 在选择具体型号时,需考虑实际工作电流、工作温度等因素,以确保选型准确。
    - 对于长期高负载的应用,建议进行温度监测,避免过热现象。
    - 在高温环境下使用时,应关注散热设计,以保障产品正常工作。

    兼容性和支持


    - 与其他组件的兼容性:Bourns公司提供了广泛的电感器系列,可以方便地与市面上主流的电子元器件配合使用。
    - 客户支持和服务:Bourns公司提供详尽的技术文档和专业的技术支持服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问:在什么情况下需要更换电感器?
    - 答:当电感器的温度持续超过其额定工作温度,或者出现明显的电气性能下降(如电感量显著降低)时,应考虑更换。

    2. 问:如何正确安装高电流电感器?
    - 答:确保电感器与PCB板之间保持良好的接触,避免由于不良接触导致的热量积聚。

    总结和推荐


    Bourns公司的高电流电感器以其出色的性能和可靠性,在高电流应用领域表现出色。无论是从产品特性还是应用场景来看,都非常值得推荐。然而,鉴于电感器的特殊用途,用户在选型时应仔细考虑实际需求,以确保最佳使用效果。

1110-100K-RC参数

参数
直流电阻(DCR) 10mΩ
额定电流 9A
Q值 -
测试频率 1KHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
长*宽*高 16.76mm(长度)*21.34mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

1110-100K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1110-100K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 1110-100K-RC 1110-100K-RC数据手册

1110-100K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.2394
2+ ¥ 63.8996
3+ ¥ 53.9692
5+ ¥ 53.9692
10+ ¥ 48.3564
20+ ¥ 48.3564
50+ ¥ 47.4929
100+ ¥ 47.4929
库存: 3024
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 71.23
直接购买
