4609-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 7.96MHz 80MHz 850mA 57@7.96MHz 5.5μH 670mΩ ±10% 通孔安装 19.05mm(长度)
供应商型号: TS-4609-RC
供应商: 海外现货
标准整包数: 10

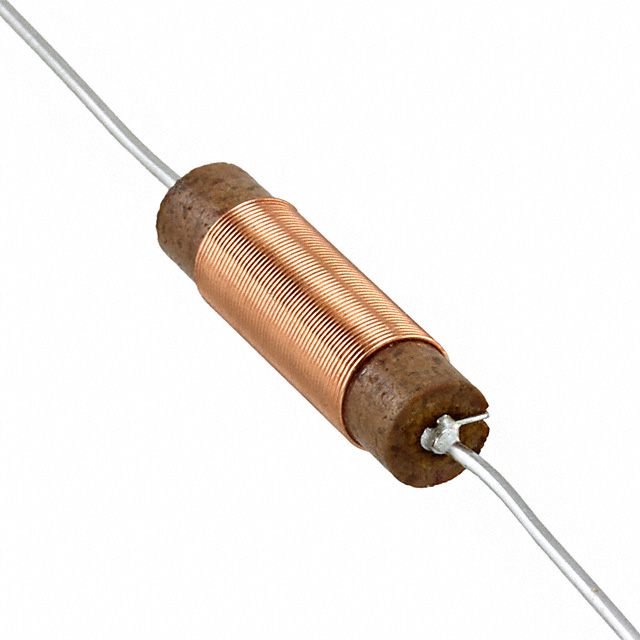

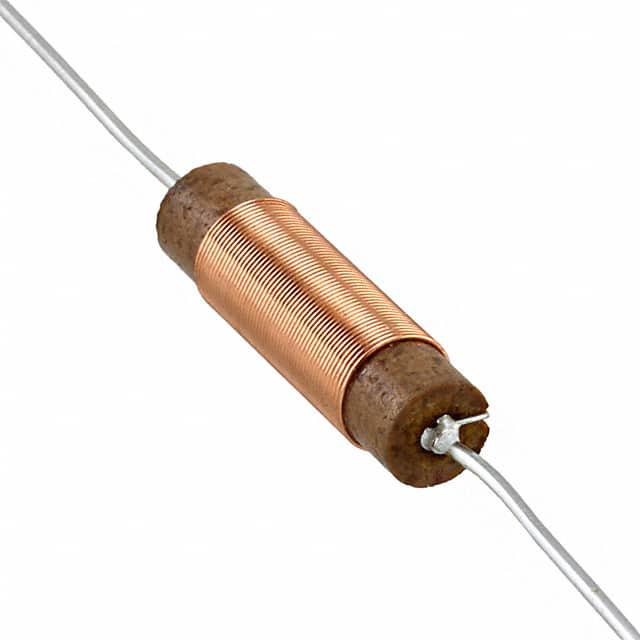

BOURNS 插件电感 4609-RC

4609-RC概述


    产品简介


    4600系列电感器是一种高性能的铁芯线圈,广泛应用于通信设备、电源管理和滤波电路等领域。这些电感器采用了酚醛树脂材料制成,具有高Q值和高自谐振频率的特点,特别适合于高压应用。它们设计坚固,成本低,且经过清漆涂层处理,适用于宽广的工作温度范围(-55°C至+125°C)。

    技术参数


    - 额定电感值(L):涵盖1.0 μH到10 μH的不同规格。
    - Q值(最小值):范围从36到60不等。
    - 测试频率(最小值):固定为7.96 MHz。
    - 自谐振频率(SRF):最高可达76 MHz。
    - 直流电阻(DCR):范围从0.05 Ω到1.5 Ω。
    - 最大直流电流(IDC):范围从2000 mA到500 mA。
    - 电感器直径:最大0.27英寸。
    - 线圈材料:酚醛树脂材料。
    - 工作温度范围:-55°C至+125°C。

    产品特点和优势


    - 高Q值和高自谐振频率:确保了电感器在高频下的优异性能。
    - 高压应用能力:适合各种高压设备的使用需求。
    - 低阻抗和低成本:通过采用酚醛树脂材料和优化的设计,使得产品在保持高性能的同时也具有较高的性价比。
    - 耐高温:可在广泛的温度范围内稳定运行。
    - 易于集成:清漆涂层处理使其易于与其他组件组装和集成。

    应用案例和使用建议


    应用案例
    这些电感器被广泛用于电源管理电路、滤波器和高频信号处理中。例如,在电源转换器中,它们可以有效抑制电磁干扰,提高系统效率。
    使用建议
    1. 环境选择:确保工作环境的温度和湿度符合产品要求,避免过高的温度导致性能下降。
    2. 电流限制:在应用中要注意不要超过产品规定的最大直流电流值,以避免过热损坏。
    3. 散热措施:在高功率应用中,采取适当的散热措施,以延长电感器的使用寿命。

    兼容性和支持


    - 兼容性:该系列产品与其他标准的电子元件和设备兼容,可方便地集成到现有系统中。
    - 技术支持:Bourns公司提供了详细的技术文档和客户支持,帮助用户更好地理解和应用这些电感器。

    常见问题与解决方案


    1. 问题:电感器在高电流下发热严重。
    - 解决方案:检查负载电流是否超过了额定值,必要时增加散热措施或减少工作电流。
    2. 问题:电感器在高频应用中表现不佳。
    - 解决方案:确认应用中的频率是否在产品规格范围内,选择合适的电感值和Q值的产品型号。
    3. 问题:电感器在极端环境下无法正常工作。
    - 解决方案:检查环境条件是否超出了产品的额定工作温度范围,采取适当防护措施。

    总结和推荐


    综上所述,4600系列电感器在性能、耐用性和经济性方面都表现出色,尤其适合于高压和高频应用环境。其广泛的兼容性和强大的技术支持使得它们成为许多电子产品设计师的理想选择。总的来说,强烈推荐这些电感器作为高性能、低成本的选择,特别是对于需要在恶劣环境中可靠工作的应用。

4609-RC参数

参数
直流电阻(DCR) 670mΩ
额定电流 850mA
Q值 57@7.96MHz
测试频率 7.96MHz
电感值 5.5μH
饱和电流(LSAT) -
自谐振频率(SRF) 80MHz
容差 ±10%
长*宽*高 19.05mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

4609-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4609-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 4609-RC 4609-RC数据手册

4609-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.311 ¥ 11.1435
250+ $ 1.2882 ¥ 10.9497
600+ $ 1.2198 ¥ 10.3683
1200+ $ 1.1514 ¥ 9.7869
2550+ $ 1.1286 ¥ 9.5931
库存: 2720
起订量: 180 增量: 10
交货地:
最小起订量为:100
合计: ¥ 1114.35
