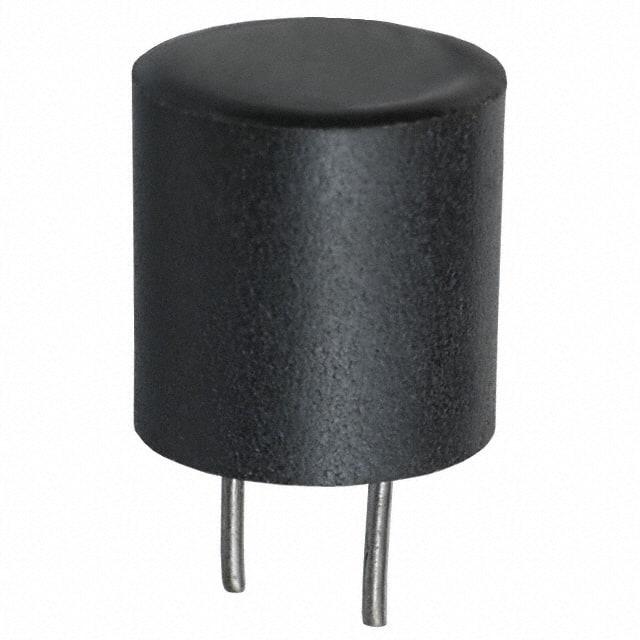

RL181S-153J-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 220KHz 22mA 100@50kHz 15mH 15Ω ±5% 垂直安装,通孔安装 10.5mm(长度)*14mm(高度)
供应商型号: M10071-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 插件电感 RL181S-153J-RC

RL181S-153J-RC概述

    # RL181S 系列径向引线射频扼流圈

    产品简介


    RL181S 系列径向引线射频扼流圈是一款高性能的射频滤波元件,适用于多种高频电路设计。其主要特点包括超低直流电阻(DCR)、高Q值及屏蔽式结构设计,确保其优异的电气特性和长期稳定性。此系列产品广泛应用于DC/DC转换器、电源管理模块、桌面笔记本电脑以及输出电感等场景,为现代电子设备提供了卓越的电磁干扰(EMI)抑制性能。

    技术参数


    以下为RL181S系列射频扼流圈的技术参数摘要:
    | 参数 | 规格范围 |

    | 额定电流(典型值) | 90 mA |
    | 电感范围 | 1000 µH 至 120,000 µH |
    | 工作频率(典型值) | 1 MHz至50 kHz |
    | Q值(最小值) | 70 |
    | 直流电阻(最大值) | 0.77 Ω 至 0.09 Ω |
    | 温度范围(操作与存储) | -55°C 至 +105°C |
    | 材料 | 铁氧体磁芯、镀锡引脚 |
    | RoHS合规性 | 符合RoHS标准 |

    产品特点和优势


    1. 高可靠性:采用铁氧体磁芯和镀锡引脚设计,确保长期稳定运行。
    2. 屏蔽结构:可有效减少外部干扰对内部电路的影响。
    3. 宽广适用性:支持高达90 mA的额定电流,适用于大功率电路设计。
    4. 环保材料:符合RoHS标准,适合绿色制造需求。

    应用案例和使用建议


    应用案例
    - DC/DC 转换器:可显著提升电源模块效率并降低噪声干扰。
    - 桌面笔记本电脑:有效保护内部组件免受高频信号影响。
    - 电源管理模块:作为输出电感优化电路性能。
    使用建议
    - 在高频应用场景中,选择更高电感值型号以获得更强的滤波效果。
    - 确保引脚焊接牢固,避免因接触不良导致的阻抗变化。
    - 根据实际功耗合理分配多个扼流圈并联,以分摊电流。

    兼容性和支持


    - 兼容性:RL181S 系列扼流圈易于与主流电子元器件配合使用,满足大多数现代电子设计需求。
    - 技术支持:厂商提供详尽的技术文档和在线支持服务,帮助客户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | DCR过高 | 检查焊接是否良好,调整连接方式。 |
    | 过载损坏 | 减少负载电流,更换额定电流更高的型号。 |
    | 高频噪声无法完全消除 | 调整扼流圈布局,增加额外的滤波措施。 |

    总结和推荐


    RL181S 系列射频扼流圈以其高Q值、屏蔽设计和出色的热稳定性成为现代电子设计的理想选择。无论是用于笔记本电脑还是工业级电源系统,它都能提供卓越的性能表现。因此,我们强烈推荐将其作为高频滤波解决方案的核心元件使用。如果您正在寻找高效、可靠且环保的射频扼流圈,RL181S系列无疑是您的最佳选择。

RL181S-153J-RC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 220KHz
容差 ±5%
直流电阻(DCR) 15Ω
额定电流 22mA
Q值 100@50kHz
测试频率 1KHz
电感值 15mH
长*宽*高 10.5mm(长度)*14mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

RL181S-153J-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

RL181S-153J-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS RL181S-153J-RC RL181S-153J-RC数据手册

RL181S-153J-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.587 ¥ 13.4102
10+ $ 1.228 ¥ 10.3763
25+ $ 1.1366 ¥ 9.6042
50+ $ 1.0714 ¥ 9.053
100+ $ 0.9727 ¥ 8.1404
300+ $ 0.8862 ¥ 7.416
500+ $ 0.8486 ¥ 7.1017
1000+ $ 0.8002 ¥ 6.6969
2500+ $ 0.7406 ¥ 6.1978
库存: 449
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.41
