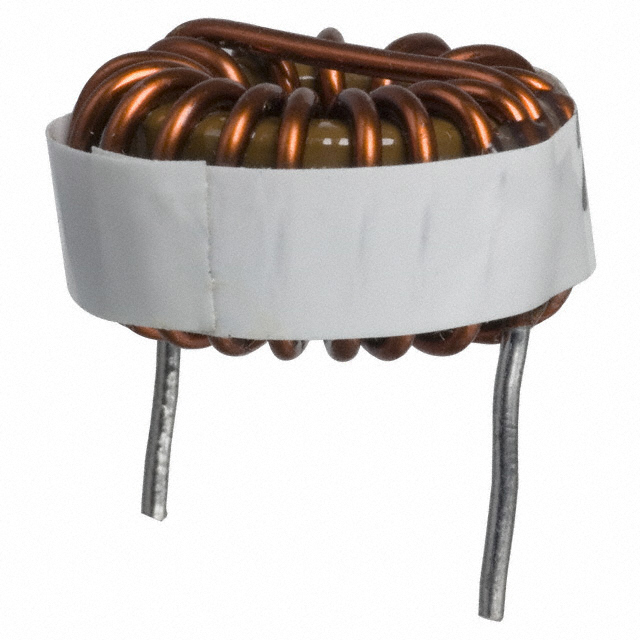

2324-H-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 2.4A 1mH 300mΩ ±15% 水平安装,通孔安装 32.51mm(长度)*16.51mm(高度)
供应商型号: 10B-1189587-1
供应商: 国内现货
标准整包数: 1
BOURNS 插件电感 2324-H-RC

2324-H-RC概述

    高电流铁氧体电感器 —— 2300 系列

    产品简介


    高电流铁氧体电感器 2300 系列是一款专为直流-直流转换器(DC/DC 转换器)及电磁干扰滤波器(EMI 滤波器)设计的高品质电感器。其低辐射和低核心损耗的特性使其成为电源管理应用的理想选择。产品广泛应用于工业控制、通讯设备、消费电子等领域。通过水平或垂直安装方式,可满足不同客户的设计需求,同时保持其低损耗和高可靠性。

    技术参数


    以下是 2300 系列高电流铁氧体电感器的主要技术规格:
    | 序号 | 电感值 (μH) | 电感精度 (%) | 直流电流 (Idc) (A) | 最大直流电阻 (DCR) (Ω) | 尺寸 (mm) |
    |
    | 2301-RC | 10 | ±15% | 20.0 | 0.005 | 1.18 × 0.066 |
    | 2302-RC | 12 | ±15% | 19.1 | 0.005 | 1.18 × 0.066 |
    | 2303-RC | 15 | ±15% | 18.0 | 0.006 | 1.18 × 0.066 |
    | 2304-RC | 18 | ±15% | 17.2 | 0.006 | 1.18 × 0.066 |
    | 2305-RC | 22 | ±15% | 16.4 | 0.007 | 1.18 × 0.066 |
    | 2306-RC | 27 | ±15% | 15.6 | 0.008 | 1.18 × 0.066 |
    | 2307-RC | 33 | ±15% | 11.7 | 0.013 | 1.14 × 0.053 |
    | 2308-RC | 39 | ±15% | 11.2 | 0.014 | 1.14 × 0.053 |
    | 2309-RC | 47 | ±15% | 10.7 | 0.016 | 1.14 × 0.053 |
    | 2310-RC | 56 | ±15% | 10.2 | 0.017 | 1.14 × 0.053 |
    | 2311-RC | 68 | ±15% | 7.7 | 0.030 | 1.13 × 0.042 |
    | 2312-RC | 100 | ±15% | 7.0 | 0.037 | 1.13 × 0.042 |
    | 2313-RC | 120 | ±15% | 6.7 | 0.040 | 1.13 × 0.042 |
    | 2314-RC | 150 | ±15% | 5.0 | 0.071 | 1.12 × 0.034 |
    | 2315-RC | 180 | ±15% | 4.8 | 0.078 | 1.12 × 0.034 |
    | 2316-RC | 220 | ±15% | 5.8 | 0.054 | 1.17 × 0.042 |
    | 2317-RC | 270 | ±15% | 5.5 | 0.060 | 1.17 × 0.042 |
    | 2318-RC | 330 | ±15% | 5.2 | 0.067 | 1.17 × 0.042 |
    | 2319-RC | 390 | ±15% | 5.0 | 0.072 | 1.17 × 0.042 |
    | 2320-RC | 470 | ±15% | 3.8 | 0.130 | 1.16 × 0.034 |
    | 2321-RC | 560 | ±15% | 3.6 | 0.140 | 1.16 × 0.034 |
    | 2322-RC | 680 | ±15% | 3.4 | 0.150 | 1.16 × 0.034 |
    | 2323-RC | 820 | ±15% | 2.6 | 0.270 | 1.14 × 0.027 |
    | 2324-RC | 1000 | ±15% | 2.4 | 0.300 | 1.14 × 0.027 |
    - 工作温度范围: -55°C 至 +105°C
    - 兼容 RoHS 标准,无铅且环保。

    产品特点和优势


    1. 高性能:具备低辐射和低核心损耗的特性,适合高频应用。
    2. 高电流容量:能够在大电流环境下保持稳定运行。
    3. 多功能安装方式:提供水平和垂直两种安装选项,适应不同电路布局需求。
    4. 经济实惠:相比其他同类产品具有更低的成本。
    5. 宽广的应用范围:适用于多种工业、通信和消费电子产品。
    6. 优良的工作环境:能够在极端温度条件下可靠运行。

    应用案例和使用建议


    2300 系列高电流铁氧体电感器在多种场景下得到了广泛应用,例如:
    - 在开关电源中作为输出滤波电感,提高电源效率。
    - 在电磁干扰抑制中作为滤波组件,降低电磁干扰对设备的影响。
    - 在工业自动化设备中作为储能电感,提升设备的稳定性和耐用性。
    使用建议:
    1. 根据具体电流要求选择合适的电感值和型号。
    2. 在使用时需注意散热问题,尤其是在大电流环境中。
    3. 建议通过水平或垂直安装优化空间利用,并减少布线干扰。

    兼容性和支持


    2300 系列高电流铁氧体电感器与其他主流电子元件兼容良好,可轻松集成到现有设计中。厂商提供全面的技术支持和售后服务,确保用户能够顺利部署和使用产品。

    常见问题与解决方案


    1. 问题: 设备温度过高?
    解决方案: 检查安装环境是否通风良好;必要时增加散热片或降低负载电流。
    2. 问题: 产品出现噪音?
    解决方案: 确保电感正确连接并接地良好;尝试调整电感位置以减少振动源影响。
    3. 问题: 测试结果与预期不符?
    解决方案: 核对所选型号的参数是否符合实际需求;重新检查电路设计。

    总结和推荐


    总体而言,Bourns 的 2300 系列高电流铁氧体电感器以其出色的性能、低廉的价格和广泛的适用性,为工程师提供了极大的便利。对于需要高效能电感器的项目,这款产品是一个非常值得推荐的选择。无论是从性价比还是稳定性方面考虑,它都表现优异。如果您正在寻找一款能够满足多种应用场景的高性能电感器,2300 系列将是一个理想之选。
    推荐等级: ★★★★★

2324-H-RC参数

参数
Q值 -
测试频率 1KHz
电感值 1mH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 300mΩ
额定电流 2.4A
长*宽*高 32.51mm(长度)*16.51mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

2324-H-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。
