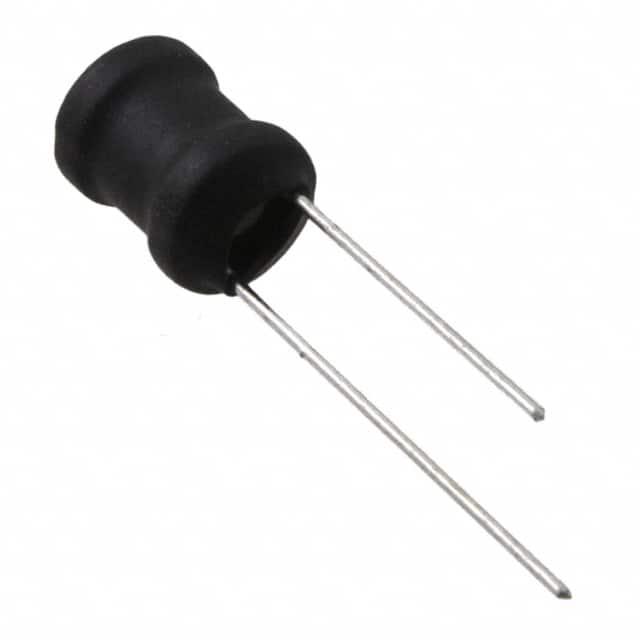

RLB9012-560KL

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 5.4MHz 1.48A 30@2.52MHz 56μH 180mΩ ±10% 插件,D9XL12.2MM 垂直安装,通孔安装 9mm(长度)*12.2mm(高度)
供应商型号: 652-RLB9012-560KL
供应商: Mouser
标准整包数: 1
BOURNS 插件电感 RLB9012-560KL

RLB9012-560KL概述

    RLB9012 Radial Inductor:一款高性能的电感器

    1. 产品简介


    RLB9012 Radial Inductor 是一种用于电源管理、直流转换器和通用电子设备的电感器。其独特的设计使其在高频、高电流的应用场景下表现出色,广泛应用于各种电力电子电路。

    2. 技术参数


    | 参数项 | 描述 |

    | 电感范围 | 1.0 µH 至 47 mH |
    | RoHS 认证 | 符合 |
    | 额定电流下的电感降 | ≤ 5% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +105°C |
    | 核心材料 | 铁氧体 DR 核心 |
    | 导线材料 | 漆包铜线 |
    | 引脚材料 | 铜/银/锡镀层 |
    | 包装材料 | 收缩管 125°C, 600V |
    | 尺寸 | 最大直径 18.0 mm ± 5.0 mm(0.709 英寸 ± 0.197 英寸)|

    3. 产品特点和优势


    - 宽泛的电感范围:涵盖 1.0 µH 到 47 mH,能够满足多种应用场景的需求。
    - 高温适应能力:能够在 -55°C 至 +125°C 的极端温度范围内稳定工作,适合恶劣环境。
    - 高可靠性:符合 RoHS 标准,保证无有害物质。
    - 稳定的电感值:额定电流下电感降不超过 5%,确保性能稳定。
    - 高效的散热:采用高质量的铁氧体核心和漆包铜线,提高散热效率。

    4. 应用案例和使用建议


    - 电源管理:在电源管理模块中,RLB9012 能够有效地存储和释放能量,确保电源系统的稳定运行。
    - 直流转换器:在 DC/DC 转换器中,RLB9012 能提供低阻抗通路,减少损耗,提升转换效率。
    - 通用电子设备:适用于通用的电子设备,如手机充电器、LED 照明系统等。
    使用建议:
    - 在选择具体型号时,根据实际应用中的电流需求和频率特性进行匹配。
    - 注意散热设计,确保长期工作的稳定性。

    5. 兼容性和支持


    - 兼容性:可与其他标准电子元件兼容,适用于各类电路板设计。
    - 厂商支持:提供 200 个一袋的包装形式,且可通过官方联系方式获取更多技术支持和服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致损坏 | 确保良好的散热设计,选择合适的安装位置 |
    | 电感值不稳定 | 重新校验所选型号的电感范围是否符合要求 |
    | 引脚连接不良 | 检查引脚焊接工艺,确保焊接质量 |

    7. 总结和推荐


    RLB9012 Radial Inductor 以其宽泛的电感范围、出色的温度适应能力和稳定性,在电源管理和高频应用中表现优异。尽管初始投资成本可能较高,但其长期可靠性和卓越性能使其成为高端电子设计的理想选择。因此,我们强烈推荐 RLB9012 Radial Inductor 作为高性能电感器的最佳选择。

RLB9012-560KL参数

参数
额定电流 1.48A
Q值 30@2.52MHz
测试频率 1KHz
电感值 56μH
饱和电流(LSAT) -
自谐振频率(SRF) 5.4MHz
容差 ±10%
直流电阻(DCR) 180mΩ
长*宽*高 9mm(长度)*12.2mm(高度)
通用封装 插件,D9XL12.2MM
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

RLB9012-560KL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

RLB9012-560KL数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS RLB9012-560KL RLB9012-560KL数据手册

RLB9012-560KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.4888 ¥ 4.1299
100+ $ 0.3707 ¥ 3.1324
1000+ $ 0.3208 ¥ 2.7104
2600+ $ 0.3046 ¥ 2.5735
10000+ $ 0.2898 ¥ 2.4488
25000+ $ 0.2888 ¥ 2.4399
库存: 1138
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
