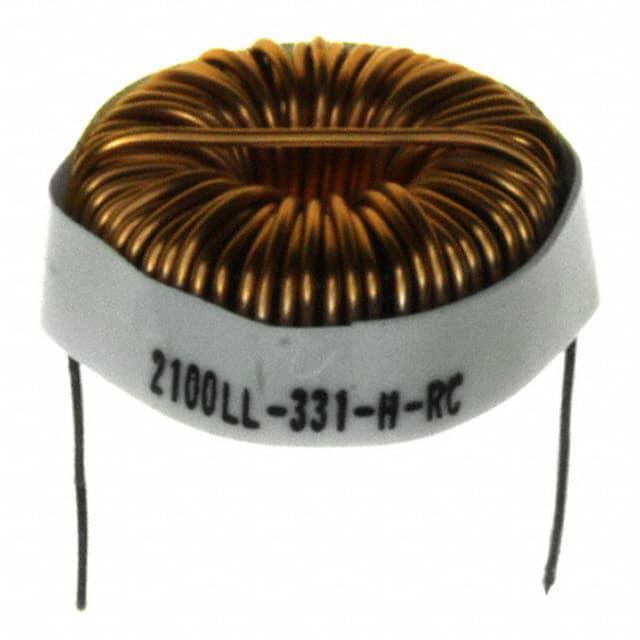

2100LL-331H-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 2.5A 330μH 103mΩ ±15% 水平安装,通孔安装 21.84mm(长度)*11.43mm(高度)
供应商型号:
供应商:
标准整包数: 0
BOURNS 插件电感 2100LL-331H-RC

2100LL-331H-RC概述

    Bourns 2100LL系列低芯损大电流环形电感

    产品简介


    Bourns 2100LL系列是一种高性能的低芯损大电流环形电感器。这些电感器适用于多种应用场合,如开关电源、DC/DC转换器、输出扼流圈及EMI滤波器。它们的特点是低芯损、低磁场辐射、高电流容量以及可水平或垂直安装,使其在严苛的工作环境下仍能保持卓越性能。

    技术参数


    Bourns 2100LL系列的具体技术参数如下表所示:
    | 零件号 | L(μH) | Idc (A) | DCR(Ω) | 最大尺寸(英寸) |

    | 2100LL-1R0-RC | 1.0 | 21.4 | 0.8 | 0.37×0.80 |
    | 2100LL-1R5-RC | 1.5 | 18.5 | 1.1 | 0.37×0.80 |
    | 2100LL-2R2-RC | 2.2 | 16.5 | 1.5 | 0.37×0.80 |
    | ... | ... | ... | ... | ... |
    | 2100LL-102-RC | 1000 | 1.5 | 421.5 | 0.37×0.75 |
    工作温度范围:-55°C 至 +125°C
    标准符合RoHS规范

    产品特点和优势


    - 低芯损和低磁场辐射:确保在高电流下也能保持良好的效率和稳定性。
    - 高电流容量:适合在高电流环境下使用,满足开关电源和其他大功率设备的需求。
    - 灵活的安装方式:可以水平或垂直安装,适应不同应用需求。
    - 广泛的适用温度范围:-55°C 至 +125°C 的宽泛工作温度区间,适应恶劣环境。

    应用案例和使用建议


    - 开关电源:应用于工业控制、通信设备等领域,提供稳定可靠的电力供应。
    - DC/DC转换器:适合用于便携式设备,如笔记本电脑、手机充电器等。
    - EMI滤波器:有效降低电磁干扰,提升系统的可靠性和稳定性。
    使用建议:
    - 在选择合适的电感值时,需要根据实际电流需求来确定,同时考虑到温度上升的影响。
    - 安装过程中注意确保电感器的散热良好,以避免过热导致性能下降。

    兼容性和支持


    Bourns 2100LL系列电感器与市场上常见的其他电子元件具有良好的兼容性。此外,Bourns公司提供了详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - Q1:如何确保电感器在高温环境下正常工作?
    - A1:选择符合工作温度范围要求的产品,并在设计时考虑良好的散热措施。
    - Q2:电感器出现噪声怎么办?
    - A2:可能是因为磁场耦合到附近的导体,检查并优化周围的电路布局,使用屏蔽材料减少干扰。

    总结和推荐


    综上所述,Bourns 2100LL系列低芯损大电流环形电感器凭借其优异的性能、广泛的应用范围和良好的用户支持,成为工业控制、通信设备及便携式电子产品中不可或缺的元件。强烈推荐使用该系列产品。

2100LL-331H-RC参数

参数
额定电流 2.5A
Q值 -
测试频率 1KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 103mΩ
长*宽*高 21.84mm(长度)*11.43mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

2100LL-331H-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2100LL-331H-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 2100LL-331H-RC 2100LL-331H-RC数据手册

2100LL-331H-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
