2200LL-470H-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 10.3A 47μH 12mΩ ±15% 水平安装,通孔安装 27.94mm(长度)*13.97mm(高度)
供应商型号:
供应商:
标准整包数: 0

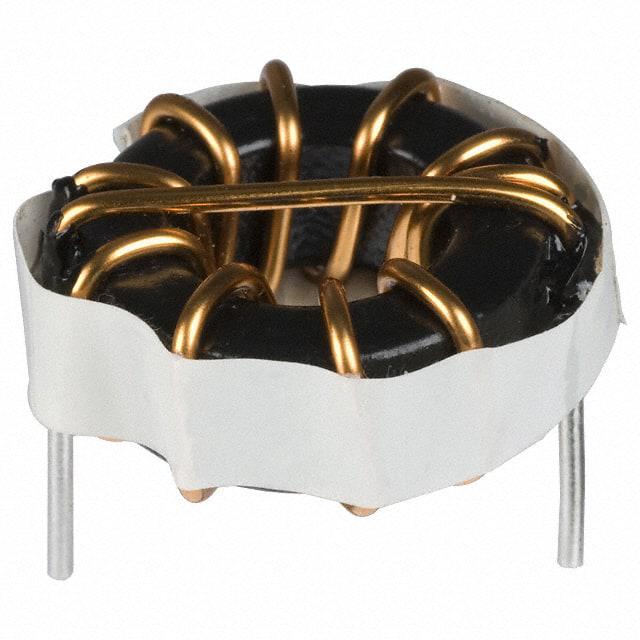

BOURNS 插件电感 2200LL-470H-RC

2200LL-470H-RC概述

    2200LL系列电感器技术手册

    产品简介


    2200LL系列电感器是一种低损耗、高电流容量的环形电感器,适用于多种应用场合,包括开关电源、直流/直流转换器、输出扼流圈及电磁干扰(EMI)滤波器。这些电感器具有优异的电气特性和可靠性,能够满足严苛的工作环境要求。

    技术参数


    以下是2200LL系列电感器的技术规格和性能参数:
    - 电感量(L):1.0 μH至1000 μH,精度±20% @ 1 KHz;±15% @ 额定电流
    - 额定直流电流(Idc):2.4 A至412.5 A
    - 直流电阻(DCR):0.002 Ω至0.216 Ω
    - 最大尺寸(A, B, C):0.053 mm至1.05 mm
    - 工作温度范围:-55°C 至 +125°C
    - 安装方式:水平或垂直安装(通过“-H”或“-V”标识)


    产品特点和优势


    2200LL系列电感器的主要特点和优势如下:
    - 低核心损耗:显著减少能量损失,提高能效。
    - 低磁辐射:减少对外部电子设备的干扰。
    - 高电流承载能力:适合各种高功率应用。
    - 灵活的安装方式:提供水平和垂直两种安装选项,适应不同的设计需求。
    - 广泛的适用温度范围:能够在极端环境下稳定运行。

    应用案例和使用建议


    该系列电感器广泛应用于开关电源、直流/直流转换器和EMI滤波器中。具体应用示例如下:
    - 开关电源:用于稳定电压和过滤噪声,确保电源输出的稳定性。
    - 直流/直流转换器:优化电流传输,提升转换效率。
    - 输出扼流圈:降低电流纹波,改善信号质量。
    - EMI滤波器:有效抑制电磁干扰,提升系统的电磁兼容性。
    使用建议:
    - 确保电感器的工作温度不超过其额定范围,以避免过热。
    - 在高电流应用中,考虑到电感器可能引起的温升,应选择适当尺寸的电感器以保持稳定的性能。
    - 安装时根据具体电路设计选择合适的安装方式(水平或垂直)。

    兼容性和支持


    2200LL系列电感器与各种电子设备具有良好的兼容性,可以无缝集成到现有系统中。Bourns公司提供了全面的支持服务,包括产品咨询、技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    问题1:如何确认电感器是否符合RoHS标准?
    - 解决方案:电感器后缀“-RC”表示符合RoHS标准,可以在产品型号中查看此标识。
    问题2:电感器的最大工作温度是多少?
    - 解决方案:2200LL系列电感器的工作温度范围为-55°C至+125°C,超出此范围可能导致损坏。

    总结和推荐


    综上所述,2200LL系列电感器凭借其低核心损耗、高电流承载能力和广泛的适用温度范围,成为众多电子应用的理想选择。其灵活的安装方式和卓越的性能使其在市场上具有强大的竞争力。我们强烈推荐此系列产品用于需要高性能电感器的应用场合。对于用户而言,Bourns公司提供的优质支持和服务也是一大亮点,值得信赖。

2200LL-470H-RC参数

参数
直流电阻(DCR) 12mΩ
额定电流 10.3A
Q值 -
测试频率 1KHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
长*宽*高 27.94mm(长度)*13.97mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

2200LL-470H-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2200LL-470H-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 2200LL-470H-RC 2200LL-470H-RC数据手册
