5712-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 4.75A 150μH 46mΩ ±15% 垂直安装,通孔安装 15.88mm(宽度)*15.88mm(高度)
供应商型号: TS-5712-RC
供应商: 海外现货
标准整包数: 1

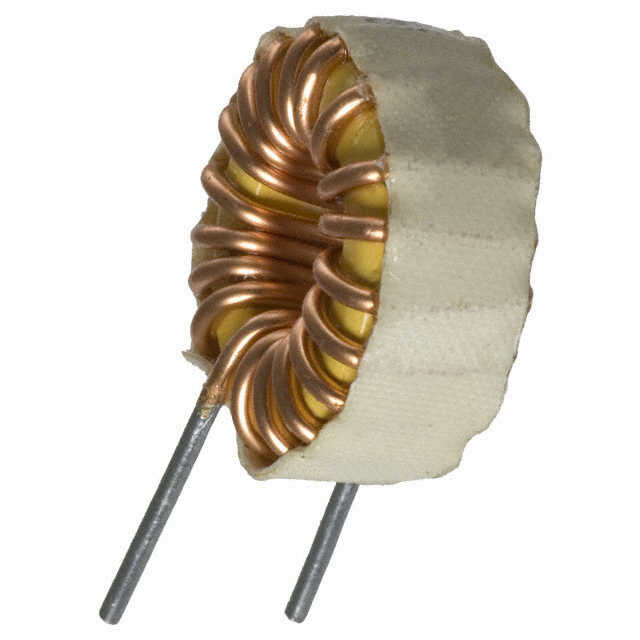

BOURNS 插件电感 5712-RC

5712-RC概述

    高电流环形电感器:Bourns 5700系列

    产品简介


    高电流环形电感器是电子电路中不可或缺的关键组件,适用于多种不同的应用场合。Bourns公司的5700系列环形电感器以其卓越的性能和可靠性著称。这些电感器被广泛应用于通信设备、电源系统、计算机及工业自动化等领域。通过提供低辐射、高电流容量和高电感值,5700系列确保了电路的稳定运行。

    技术参数


    以下是Bourns 5700系列环形电感器的技术参数列表:
    | 型号 | L (μH) | I (A) | DCR (Ω) | 尺寸 (mm) |

    | 5701-RC | 10 | 11.00 | 0.008 | 22.2 | 11.1 | 8.1 | 1.6 |
    | 5702-RC | 25 | 5.50 | 0.014 | 22.2 | 11.1 | 7.6 | 1.0 |
    | 5703-RC | 125 | 2.75 | 0.12 | 22.2 | 11.1 | 7.6 | 0.5 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    该系列产品的工作温度范围为-55°C到105°C,符合RoHS标准,确保环保要求。每个型号的电感值、电流容量、直流电阻(DCR)及尺寸均有所差异,以满足不同应用场景的需求。

    产品特点和优势


    Bourns 5700系列环形电感器具有以下显著特点和优势:
    - 低辐射:降低电磁干扰(EMI),提高系统稳定性。
    - 高电流容量:适合于大功率应用,如开关电源和电机驱动。
    - 高电感值:有助于滤波和储能,提升电路效率。
    - 增加电感值补偿:在DC偏置条件下,通过AC激励电流增加电感值。
    - 成本效益:相对较高的性价比,降低了整体系统的成本。
    - 宽工作温度范围:适应各种恶劣环境,确保长期可靠性。

    应用案例和使用建议


    在典型的电源转换器中,5700系列环形电感器可用于降压变换器或升压变换器中作为关键的储能元件。例如,在一个开关电源设计中,使用5700系列电感器可以有效减少输出纹波电压,提高电源转换效率。建议在选择具体型号时,根据实际需求平衡电感值和电流容量,以达到最佳性能。
    对于需要高可靠性的工业自动化设备,可以选择更高温限和更大电流容量的型号,如5719-RC或5720-RC,以适应严苛的工作环境。

    兼容性和支持


    5700系列环形电感器与市面上常见的电路板设计和安装标准兼容,方便集成到现有系统中。Bourns公司提供了详尽的技术文档和支持服务,帮助客户在项目开发过程中解决技术难题。此外,用户还可以访问Bourns官网获取最新的产品信息和技术支持资料。

    常见问题与解决方案


    1. 问题:如何处理电感器的过热现象?
    - 解决方案:确保散热条件良好,避免长时间过载使用。如果有必要,可以采用外部冷却措施,如风扇或散热片。

    2. 问题:如何判断电感器是否损坏?
    - 解决方案:使用万用表测量其直流电阻(DCR)。如果测量值与规格书中的最大值相差较大,则可能是损坏。

    总结和推荐


    综上所述,Bourns 5700系列环形电感器凭借其优良的设计和可靠的性能,成为了市场上备受推崇的产品之一。它们在电力管理和信号过滤方面表现出色,能够满足各种复杂的应用需求。因此,强烈推荐此系列电感器用于需要高性能电感元件的设计项目中。

5712-RC参数

参数
Q值 -
测试频率 1KHz
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 46mΩ
额定电流 4.75A
长*宽*高 15.88mm(宽度)*15.88mm(高度)
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5712-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

5712-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 5712-RC 5712-RC数据手册

5712-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
