2300LL-561-H-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 4A 560μH 103mΩ ±15% 水平安装,通孔安装 32.51mm*16.51mm*16.51mm
供应商型号: N-2300LL-561-H-RC
供应商: 云汉优选
标准整包数: 1

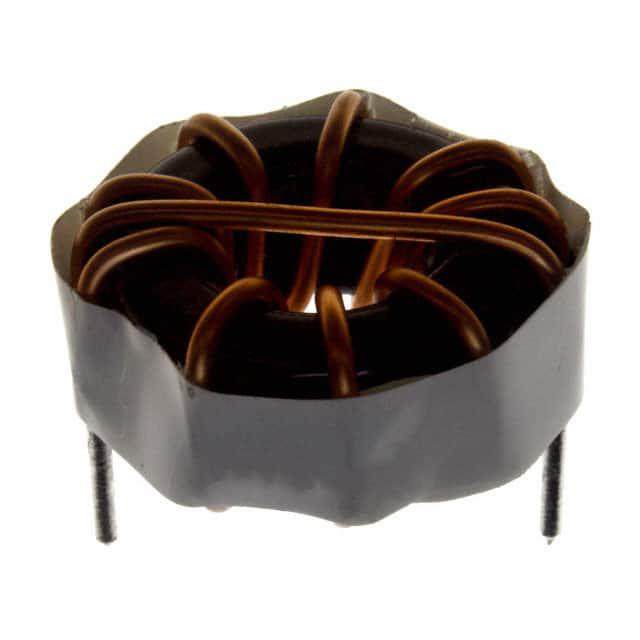

BOURNS 插件电感 2300LL-561-H-RC

2300LL-561-H-RC概述

    电子元器件技术手册解析:Bourns 2300LL系列低损耗高电流电感器

    产品简介


    2300LL系列低损耗高电流电感器是Bourns公司专为电源转换及信号处理设计的高品质电感器。这类电感器具备低核心损耗、低磁场辐射、高电流容量等显著特点,适用于开关模式电源、直流到直流转换器、输出扼流圈及电磁干扰滤波等多种应用场景。

    技术参数


    2300LL系列低损耗高电流电感器的技术规格如下:
    | 序列号 | L (μH) | Idc (A) | DCR (Ω) | Max. Dim. A (mm) | Nom. Dim. B (mm) | Nom. Dim. C (mm) |
    ||
    | 2300LL-1R5-RC | 1.5 | 34.0 | 1.1 | 0.59 | 1.21 | 0.066 |
    | 2300LL-2R7-RC | 2.7 | 29.4 | 1.9 | 0.59 | 1.21 | 0.066 |
    | 2300LL-3R9-RC | 3.9 | 26.3 | 2.6 | 0.59 | 1.21 | 0.066 |
    | ... | ... | ... | ... | ... | ... | ... |
    该系列电感器还具备以下电气特性:
    - 额定电流导致30°C温度上升
    - 工作温度范围:-55°C至+125°C
    - 适用水平或垂直安装

    产品特点和优势


    1. 低核心损耗:能显著减少能量损失,提高效率。
    2. 低磁场辐射:降低对周围设备的干扰。
    3. 高电流容量:适合高负载需求的应用场合。
    4. 多样的安装方式:提供了更多的灵活性,方便集成于不同设计中。
    5. 宽广的工作温度范围:适应严苛的工业环境。

    应用案例和使用建议


    这些电感器广泛应用于各种电源管理系统中,例如:
    - 开关电源:由于其低损耗和高电流能力,非常适合用于需要高效能转换的设备。
    - 直流转换器:能够稳定电流,减少输出波动。
    - 输出扼流圈:用于减小输出电压的纹波。
    在具体应用时,建议:
    - 选择与设备功率匹配的型号,以避免电流过载。
    - 考虑散热设计,特别是在高负载情况下,确保电感器正常工作。

    兼容性和支持


    - 2300LL系列电感器具有良好的兼容性,可与大多数开关电源和其他电气设备无缝对接。
    - Bourns公司提供详尽的技术文档和客户支持服务,确保用户能够顺利部署产品并获得技术支持。

    常见问题与解决方案


    - 问题一:额定电流过载。
    - 解决方案:选用更高额定电流的电感器,或改善系统散热。

    - 问题二:温升过高。
    - 解决方案:增加外部散热措施,如散热片或风扇。

    总结和推荐


    Bourns 2300LL系列低损耗高电流电感器凭借其卓越的电气性能和广泛的适用性,在电源管理和信号处理领域表现出色。对于需要高效率和稳定性的应用场景,推荐使用此类电感器。Bourns公司提供完善的售后服务和支持,确保用户能够安心使用并实现最佳性能。因此,强烈推荐给需要高性能电感器的工程师和制造商。

2300LL-561-H-RC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 103mΩ
额定电流 4A
Q值 -
测试频率 1KHz
电感值 560μH
长*宽*高 32.51mm*16.51mm*16.51mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

2300LL-561-H-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2300LL-561-H-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 2300LL-561-H-RC 2300LL-561-H-RC数据手册

2300LL-561-H-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.173 ¥ 18.4705
150+ $ 2.0806 ¥ 17.6851
250+ $ 2.0196 ¥ 17.1666
500+ $ 1.938 ¥ 16.473
库存: 7640
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 923.52
