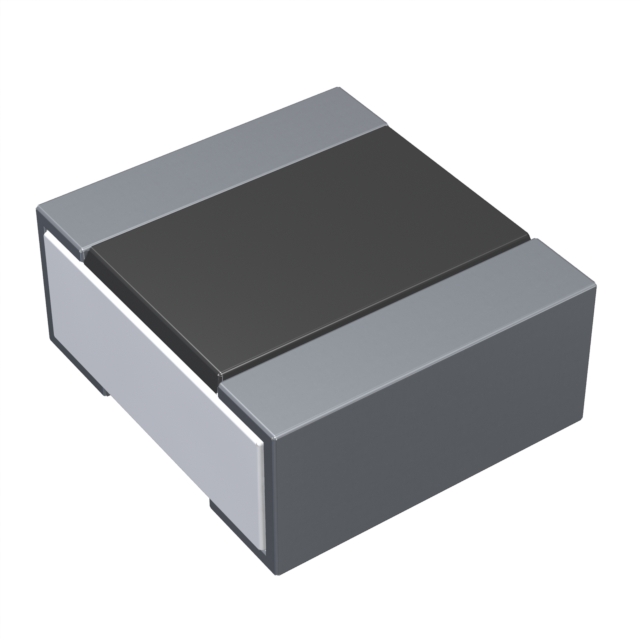

CR0402-FX-1692GLF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 16.9KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: FA-CR0402-FX-1692GLF
供应商: Avnet
标准整包数: 10000
BOURNS 贴片电阻 CR0402-FX-1692GLF

CR0402-FX-1692GLF概述


    产品简介


    CR系列厚膜贴片电阻
    CR系列厚膜贴片电阻是一种高性能、高精度的电阻产品,适用于多种电子设备和系统。这些电阻器具有低电感和出色的温度稳定性,广泛应用于通信设备、消费电子产品、工业控制等领域。

    技术参数


    电气特性
    | 型号 | 功率等级(@ 70°C) | 工作温度范围 | 最大工作电压 | 最大过载电压 | 阻值公差 | 温度系数 |
    ||
    | CR01005 | 1/32 W | -55°C到+125°C | 15 V | 30 V | ±1%, ±5% | ±100 ppm/°C |
    | CR0201 | 1/20 W | -55°C到+155°C | 30 V | 50 V | ±1%, ±5% | ±100 ppm/°C |
    | CR0402 | 1/16 W | -55°C到+155°C | 50 V | 100 V | ±1%, ±5% | ±100 ppm/°C |
    | CR0603 | 1/10 W | -55°C到+155°C | 75 V | 150 V | ±1%, ±5% | ±100 ppm/°C |
    | CR0805 | 1/8 W | -55°C到+155°C | 150 V | 300 V | ±1%, ±5% | ±100 ppm/°C |
    | CR1206 | 1/4 W | -55°C到+155°C | 200 V | 400 V | ±1%, ±5% | ±100 ppm/°C |
    | CR2010 | 1/2 W | -55°C到+155°C | 200 V | 400 V | ±1%, ±5% | ±100 ppm/°C |
    | CR2512 | 1 W | -55°C到+155°C | 200 V | 400 V | ±1%, ±5% | ±100 ppm/°C |
    其他参数
    - 零欧姆跳线电阻:最大50毫欧
    - 额定电流:CR01005至CR1206为0.5 A至1 A,CR2010至CR2512为2 A
    - 最大过载电流:CR01005至CR1206为1 A至2.5 A,CR2010至CR2512为5 A
    - 环境湿度敏感度等级:1级

    产品特点和优势


    CR系列厚膜贴片电阻具有以下几个显著特点和优势:
    1. 符合RoHS标准:无铅设计,环保可靠。
    2. 紧公差底电极宽度:确保电阻的精确性和一致性。
    3. 三层端子工艺:镍屏障有助于防止泄露并提供卓越的焊锡性。
    4. 多种阻值公差选项:±1%和±5%可选,适应不同应用需求。
    5. 带状包装:提高生产效率,便于自动化组装。

    应用案例和使用建议


    CR系列厚膜贴片电阻广泛应用于各种电子设备中,例如:
    - 通信设备:在无线通信基站中作为关键组件,确保信号传输稳定。
    - 消费电子产品:如智能手机和平板电脑中,用于电源管理及信号调节。
    - 工业控制系统:在自动化生产线中,确保系统的精准控制和安全运行。
    使用建议:
    1. 在高功率电路中选择较大尺寸型号(如CR2010、CR2512),以确保散热效果良好。
    2. 在需要高精度的测量仪器中选择±1%公差的型号。
    3. 为了减少外部干扰,在高频率电路中使用CR01005、CR0201等小型型号。

    兼容性和支持


    CR系列厚膜贴片电阻与常见的电子元件和设备高度兼容,易于集成到现有系统中。制造商提供详细的技术支持和服务,包括但不限于:
    - 定制化设计咨询
    - 快速响应技术支持热线
    - 在线技术文档和资源库

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值测量不准确 | 使用高精度测试设备重新校准,检查焊接质量 |
    | 焊接不良导致开路 | 检查焊接温度曲线,确保在规定范围内进行焊接 |
    | 过载保护失效 | 检查电路负载,适当调整电流限制 |

    总结和推荐


    综上所述,CR系列厚膜贴片电阻凭借其卓越的电气特性、紧凑的设计和出色的环境适应能力,在多个应用领域表现出色。无论是对于高精度测量还是高可靠性要求的应用场合,CR系列都是理想的选择。我们强烈推荐使用这款产品,它将为您的电子设备带来更稳定的性能和更高的安全性。
    注:具体应用时请务必验证实际性能,因用户应用环境差异可能导致特性变化。

CR0402-FX-1692GLF参数

参数
电阻值 16.9KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CR0402-FX-1692GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0402-FX-1692GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0402-FX-1692GLF CR0402-FX-1692GLF数据手册

CR0402-FX-1692GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
