CR0805-JW-912ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 9.1KΩ ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 652-CR0805JW-912ELF
供应商: Mouser
标准整包数: 1

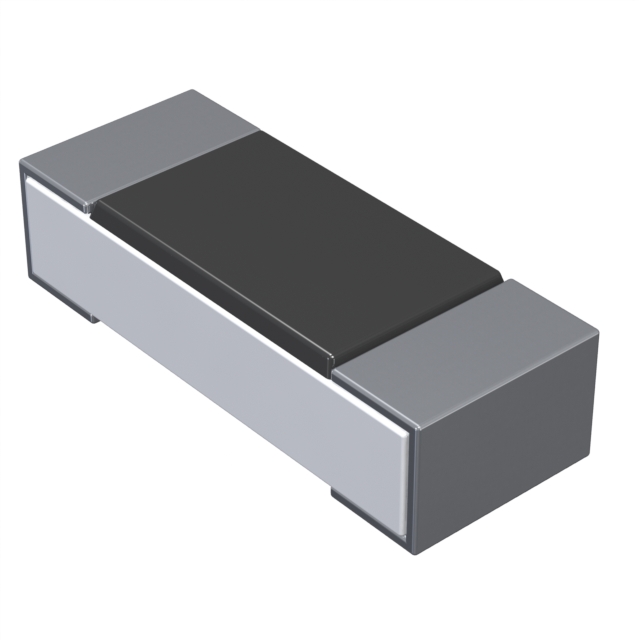

BOURNS 贴片电阻 CR0805-JW-912ELF

CR0805-JW-912ELF概述

    Bourns CR0603/CR0805/CR1206 贴片电阻器技术手册

    产品简介


    Bourns CR0603/CR0805/CR1206 系列贴片电阻器是一类高性能、高精度的电阻元件。它们广泛应用于消费电子、通信设备、汽车电子等领域。这些电阻器提供多种阻值和公差等级选择,满足不同应用场景的需求。其主要功能包括提供精确的电流调节和电压分压,适用于电路设计中的精密测量和信号处理。

    技术参数


    | 参数 | CR0603 | CR0805 | CR1206 |

    | 额定功率(70°C) | 0.10 W | 0.125 W | 0.25 W |
    | 工作温度范围 | -55 °C 到 +155 °C |
    | 最大工作电压 | 75 V | 150 V | 200 V |
    | 最大过载电压 | 150 V | 300 V | 400 V |
    | 阻值范围(1%公差) | 10 ohms ≤ R ≤ 1M ohms |
    | 阻值范围(5%公差) | 1 ohm ≤ R < 10 ohms
    10M ohms < R ≤ 20M ohms |
    | 最大额定电流 | 1 A / 2.5 A | 2 A / 5 A | 2 A / 5 A |
    | 镀锡工艺 | 符合RoHS指令 |
    | 芯片尺寸 | 1.60mm x 0.80mm
    (0.063" x 0.031") | 2.00mm x 1.25mm
    (0.079" x 0.049") | 3.20mm x 1.60mm
    (0.126" x 0.063") |

    产品特点和优势


    1. 符合RoHS标准:确保产品环保且对健康无害。
    2. 宽工作温度范围:能够在极端环境下稳定工作。
    3. 高可靠性焊接工艺:采用三层接触工艺,有效防止镀层剥落并提高可焊性。
    4. 紧公差底电极宽度:确保阻值的准确性。
    5. 自动贴装纸带包装:便于大规模生产线上自动化贴装。

    应用案例和使用建议


    这些电阻器在消费电子、通信设备、汽车电子等领域有广泛应用。例如,在汽车电子系统中,CR系列电阻器用于电路保护和信号传输。对于这些应用,建议在电路设计时充分考虑电阻器的工作温度和最大额定电流,以确保其长期可靠运行。

    兼容性和支持


    Bourns提供了详细的兼容性说明和技术支持。客户可以联系Bourns确认AEC-Q200认证的情况。此外,技术支持团队可以解答关于产品使用中的疑问,并提供相关文档和技术支持。

    常见问题与解决方案


    1. 问题:电阻器在高温下出现漂移现象。
    解决方案:确保电路板散热良好,避免长时间处于高温环境中。
    2. 问题:焊接后出现空焊或虚焊。
    解决方案:检查焊接温度曲线是否正确,确保焊接过程严格按照标准进行。
    3. 问题:阻值不准确。
    解决方案:验证阻值是否在公差范围内,并在实际应用中进行测试。

    总结和推荐


    综上所述,Bourns CR0603/CR0805/CR1206系列贴片电阻器具有优异的性能和稳定性,非常适合各种严苛的应用环境。其广泛的阻值范围和良好的兼容性使其成为市场上的一款热门产品。强烈推荐在设计中使用这款产品,尤其是在需要高精度和高可靠性的情况下。

CR0805-JW-912ELF参数

参数
电阻值 9.1KΩ
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0805-JW-912ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0805-JW-912ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0805-JW-912ELF CR0805-JW-912ELF数据手册

CR0805-JW-912ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0035 ¥ 0.0292
100+ $ 0.0023 ¥ 0.0194
库存: 32689
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
