首页  >  产品百科  >  CR0402-FX-1503GLF

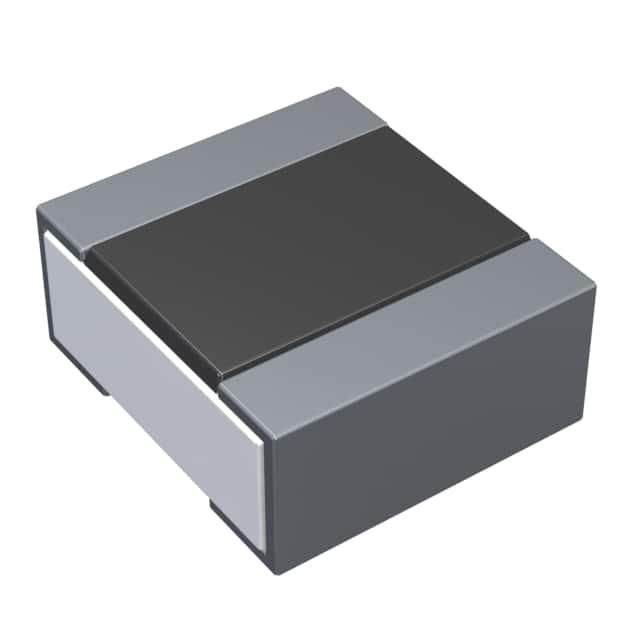

CR0402-FX-1503GLF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 150KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: SXE-CR0402-FX-1503GLF
供应商: 海外现货
标准整包数: 1

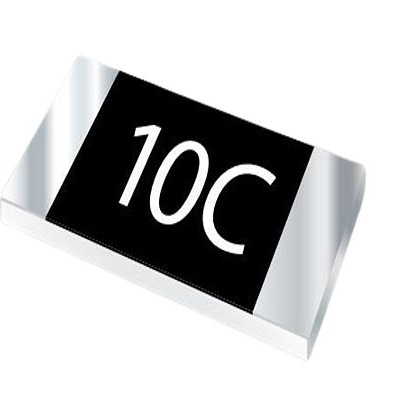

BOURNS 贴片电阻 CR0402-FX-1503GLF

CR0402-FX-1503GLF概述

    CR0402 贴片电阻技术手册

    产品简介


    CR0402 贴片电阻是一种广泛应用于各种电子设备的小型封装电阻。其主要功能是用于电流调节、电压分压、信号衰减和电路保护等方面。CR0402 的应用领域非常广泛,包括但不限于通信设备、消费电子产品、工业控制设备及汽车电子等。

    技术参数


    - 功率等级:在 70°C 下为 1/16 瓦
    - 工作温度范围:-55°C 至 +155°C
    - 最高工作电压:50V(最大过载电压可达 100V)
    - 温度系数:
    - 1% 精度:10Ω ≤ R ≤ 1MΩ ±100 ppm/°C;1MΩ < R ≤ 10MΩ ±200 ppm/°C
    - 5% 精度:1Ω ≤ R < 10Ω -200 to +500 ppm/°C;10Ω ≤ R ≤ 10MΩ ±200 ppm/°C;10MΩ < R ≤ 20MΩ ±400 ppm/°C
    - 电阻范围:1% 和 5% 精度范围内分别覆盖 10 欧姆到 10 兆欧姆
    - 零欧姆跳线:小于 0.05 欧姆
    - 包装:纸带和卷盘(符合 EIA RS-481A 标准)

    产品特点和优势


    1. 小型封装:适用于空间受限的应用场景。
    2. RoHS 合规:环保材料,符合 RoHS 标准。
    3. 紧公差:三层次端接工艺提供优异的焊接性,避免泄漏。
    4. 多种焊料工艺兼容:适用于多种焊接工艺。
    5. 标准包装:纸带和卷盘,便于自动贴装。

    应用案例和使用建议


    CR0402 贴片电阻常用于电路板上的精密电阻应用。例如,在通信设备中,用于模拟信号处理电路的精密电阻需求较高,CR0402 可以满足这种要求。在使用时,建议注意焊接温度曲线,确保符合标准焊接温度曲线(见表)。

    兼容性和支持


    CR0402 贴片电阻与其他电子元器件和设备具有良好的兼容性,适合于标准生产和自动贴装过程。Bourns 公司提供相应的技术支持和服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 焊接不牢固:检查焊接温度曲线是否正确。
    2. 温度稳定性不佳:确认电阻值在温度变化下的波动是否在规格范围内。
    3. 阻值漂移:长时间工作后阻值是否稳定,通过负载寿命测试结果来验证。

    总结和推荐


    CR0402 贴片电阻凭借其紧凑的封装、高精度和稳定的性能,在多个应用领域表现出色。其独特的设计和制造工艺使得它在严苛的工作环境中依然能保持良好的表现。综上所述,强烈推荐在需要高精度、稳定性的场合使用 CR0402 贴片电阻。

CR0402-FX-1503GLF参数

参数
电阻值 150KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR0402-FX-1503GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR0402-FX-1503GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR0402-FX-1503GLF CR0402-FX-1503GLF数据手册

CR0402-FX-1503GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.0176
10+ ¥ 0.0169
100+ ¥ 0.0166
500+ ¥ 0.0163
1000+ ¥ 0.0157
2000+ ¥ 0.0141
库存: 16627
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.01
直接购买
加入购物车
