CRL2512-FU-R010ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 10mΩ ±1% 1W ±600ppm/℃ 2512 贴片安装 6.3mm*3.1mm*700μm
供应商型号: 7944269
供应商: 海外现货
标准整包数: 5

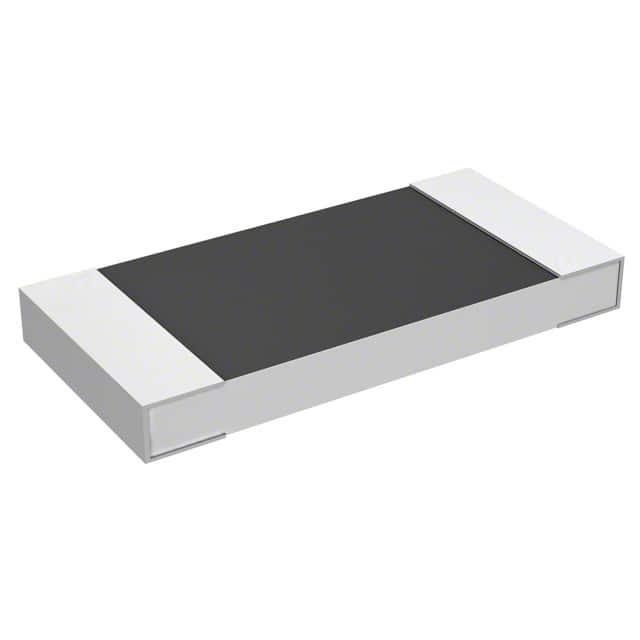

BOURNS 贴片电阻 CRL2512-FU-R010ELF

CRL2512-FU-R010ELF概述


    产品简介


    本技术手册介绍了Bourns公司的CRL系列低值芯片电阻器(CRL Series - Low Value Chip Resistors)。该系列产品广泛应用于各种电子设备,如消费电子产品、工业控制、通讯设备等。它们具有优异的电气性能和可靠的稳定性,适用于需要高精度和低误差的应用场合。

    技术参数


    - 值范围:电阻值范围从0.02 Ω到9.10 Ω。
    - 容差:容差为±1%或±5%。
    - 尺寸:提供五种不同的封装尺寸,分别为0603、0805、1206、2010和2512。
    - 包装:采用带卷包装(Tape and Reel),便于自动化生产和使用。
    - 功率:功率等级在70°C时为0.100瓦至1.00瓦。
    - 工作温度范围:-55°C至+125°C。
    - 最大工作电压:根据不同型号,最大工作电压在0.1倍额定功率范围内。
    - 阻值温度系数:0.02 Ω到0.05 Ω为±600 ppm/°C,0.05 Ω至9.1 Ω为±200 ppm/°C。

    产品特点和优势


    - 符合RoHS标准:环保设计,满足无铅要求。
    - 广泛的阻值选择:从0.02 Ω到9.10 Ω,可满足多种需求。
    - 高精度:容差范围为±1%,确保精确度。
    - 多种封装尺寸:提供多种封装选项,以适应不同的安装需求。
    - 可靠的工作性能:能够在极端温度环境下稳定工作。

    应用案例和使用建议


    应用案例
    CRL系列电阻器广泛应用于消费电子设备、汽车电子系统和工业控制系统。例如,在电池管理系统的电路板上,可以使用CRL系列电阻器来精确测量电流和电压。
    使用建议
    - 在高温环境中使用时,应注意散热设计,确保器件在安全工作范围内运行。
    - 对于低阻值电阻器,建议使用合适的测试方法进行精确测量,以确保其准确性。

    兼容性和支持


    - 兼容性:CRL系列电阻器与各种主流的自动装配设备兼容,适用于现代电子制造流程。
    - 技术支持:Bourns公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:在高温环境中工作时,电阻器的精度如何保证?
    - 解答:CRL系列电阻器经过严格的测试,可以在-55°C至+125°C的温度范围内保持稳定的性能。为了确保最佳效果,建议在设计时考虑适当的散热措施。
    2. 问题:如何正确识别电阻器的具体型号?
    - 解答:通过电阻器上的标识代码可以识别其具体型号。例如,CRL 0603 - F W - R090 E LF 表示该电阻器为CRL 0603型号,精度为±1%,温度系数为±200 ppm/°C,阻值为0.09 Ω,采用带卷包装,且符合RoHS标准。

    总结和推荐


    CRL系列低值芯片电阻器以其出色的电气性能和广泛的应用范围,在市场上具备显著的竞争优势。适合在对精度和稳定性有较高要求的电子设备中使用。无论是消费电子产品还是工业控制系统,该系列产品都能提供卓越的性能和可靠性。因此,强烈推荐使用CRL系列电阻器。

CRL2512-FU-R010ELF参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 1W
温度系数 ±600ppm/℃
长*宽*高 6.3mm*3.1mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

CRL2512-FU-R010ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CRL2512-FU-R010ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CRL2512-FU-R010ELF CRL2512-FU-R010ELF数据手册

CRL2512-FU-R010ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
