首页  >  产品百科  >  CR1206-FX-3013ELF

CR1206-FX-3013ELF

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 301KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*750μm
供应商型号: CR1206-FX-3013ELF
供应商: Avnet
标准整包数: 5000

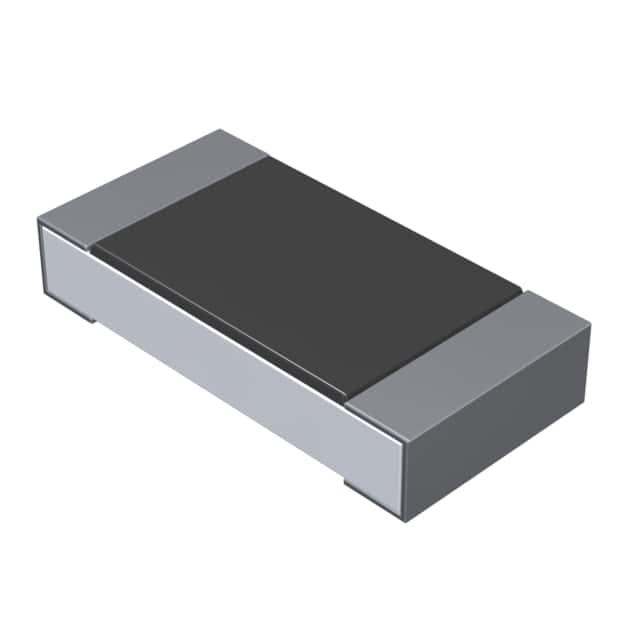

BOURNS 贴片电阻 CR1206-FX-3013ELF

CR1206-FX-3013ELF概述


    产品简介


    Bourns CR0603/CR0805/CR1206 系列芯片电阻
    本系列芯片电阻适用于多种电子产品设计中,如消费电子、工业控制、汽车电子等领域。这些电阻由高精度的薄膜技术制成,能够在广泛的温度范围内稳定工作。CR0603、CR0805 和 CR1206 分别代表不同尺寸的贴片电阻,分别用于不同的应用场景。

    技术参数


    - 功率等级(70°C)
    - CR0603:0.10 W
    - CR0805:0.125 W
    - CR1206:0.25 W

    - 工作温度范围
    - -55°C 至 +155°C
    - 最大工作电压
    - CR0603:75 V
    - CR0805:150 V
    - CR1206:200 V
    - 最大过载电压
    - CR0603:150 V
    - CR0805:300 V
    - CR1206:400 V
    - 阻值范围
    - 10 欧姆至 1 兆欧姆(±100 ppm/°C)
    - 1 兆欧姆至 10 兆欧姆(±200 ppm/°C)
    - 10 兆欧姆至 20 兆欧姆(±400 ppm/°C)
    - 额定/最大电流
    - CR0603:1 A / 2.5 A
    - CR0805:2 A / 5 A
    - CR1206:2 A / 5 A

    产品特点和优势


    - RoHS 合规:符合欧盟的环保标准,确保产品对环境友好。
    - 耐高温:能在 -55°C 至 +155°C 的宽广温度范围内稳定工作。
    - 紧公差底电极宽度:保证了更高的精确度和稳定性。
    - 适用多种焊接工艺:适合所有类型的焊接工艺,提高了组装的灵活性。
    - 三层接触工艺:采用镍阻挡层防止泄漏,提供卓越的可焊性。
    - 纸带包装:方便自动化放置。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中的信号处理。
    - 消费电子产品的电源管理部分。
    - 汽车电子系统中的电压调节和信号隔离。
    使用建议:
    - 在高电流应用中,建议使用更高额定电流的型号,如 CR0805 或 CR1206。
    - 在温度变化较大的环境中,应选择具有更好温度系数的型号。
    - 自动化生产线上,应选择具备自动放置功能的纸带包装型号。

    兼容性和支持


    - 该产品与多种 SMT(表面贴装技术)设备兼容,支持自动化的生产流程。
    - 厂商提供详细的技术支持,包括选型指南和使用手册,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    - Q: 产品是否存在热漂移问题?
    - A: 产品在不同温度下有一定的温度系数(TCR),通常为 ±100 ppm/°C 到 ±400 ppm/°C。用户应根据具体应用选择合适的型号。
    - Q: 如何判断产品的焊接质量?
    - A: 通过 Solderability 测试可以判断焊接质量。通常合格的焊接面积应覆盖 95% 以上。
    - Q: 产品是否可以用于极端湿度环境?
    - A: 产品在 90-98% 相对湿度的环境中表现良好,但仍需根据具体应用进行验证。

    总结和推荐


    综合评估:
    - 优点:
    - 高温稳定性好。
    - 紧公差底电极宽度提高精度。
    - 多种焊接工艺兼容。
    - 良好的RoHS合规性。
    - 推荐使用:
    - 这些电阻适用于广泛的应用领域,特别是在需要高精度、宽温度范围和良好兼容性的场合。推荐在复杂电路设计和高可靠性要求的应用中使用。

CR1206-FX-3013ELF参数

参数
电阻值 301KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CR1206-FX-3013ELF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CR1206-FX-3013ELF数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS CR1206-FX-3013ELF CR1206-FX-3013ELF数据手册

CR1206-FX-3013ELF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0063 ¥ 0.0549
10000+ $ 0.0059 ¥ 0.0512
20000+ $ 0.0058 ¥ 0.0503
30000+ $ 0.0057 ¥ 0.0494
40000+ $ 0.0056 ¥ 0.0486
库存: 25000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 274.5
直接购买
加入购物车
