USR-TCP232-ED2

产品分类: 以太网模块
产品描述: 三串口以太网模块
供应商型号: SG-USR-TCP232-ED2
供应商: 云汉优选
标准整包数: 1

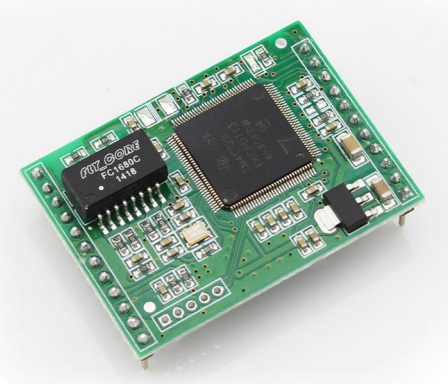

USR/济南有人物联网 以太网模块 USR-TCP232-ED2

USR-TCP232-ED2概述

    USR-TCP232-ED2 技术手册详解

    产品简介


    USR-TCP232-ED2 是一款多功能的串口转以太网模块,由济南有人物联网技术有限公司生产。该模块实现了 RJ45 网口与 TTL 接口之间的直接数据透明传输,特别适用于各类嵌入式设备。模块支持三种独立的 TTL 串口,能够提供高性能的数据传输能力。此外,它还支持多种网络通信协议,包括 TCP、UDP、HTTP、WebSocket 等,使得用户可以在不同场景下灵活选择合适的工作模式。

    技术参数


    - 工作电压:VCC:3.0~3.6V(最佳 3.3V),VDD:5.0~7.0V(最佳 5.0V)
    - 工作电流:120mA@3.3V/120mA@5.0V
    - 串口波特率:600~1M(bps)
    - 电气隔离:1.5KV 电磁隔离
    - 网络协议支持:IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、WebSocket
    - 存储条件:工作温度 -40~85℃,存储温度 -40~105℃,工作湿度 5%~95%RH(无凝露)

    产品特点和优势


    - 硬件特性:采用 ARM 内核,具备工业级温度范围,内置 TCP/IP 协议栈,可靠性高。
    - 接口多样性:自带网络变压器,内置网页设置界面,支持三种 TTL 串口,兼容性强。
    - 灵活配置:支持多模式工作(TCP Server、TCP Client、UDP Client、UDP Server、Httpd Client),支持虚拟串口软件和 WebSocket。
    - 高级功能:支持 Modbus 网关功能,具有心跳包机制、注册包功能及透传云功能。

    应用案例和使用建议


    USR-TCP232-ED2 模块广泛应用于各种工业环境中,例如银行、公路监控系统、大型公司网络等。在具体的应用场景中,用户可以根据需要选择合适的模式进行设置,如使用 TCP Client 模式进行服务器通信,UDP Server 模式实现广播功能等。

    兼容性和支持


    - 兼容性:与各类标准的以太网设备兼容,可集成到现有系统中。
    - 技术支持:提供详细的技术文档和用户支持中心,包括软件设计手册、硬件设计手册和封装库等,方便用户参考和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常连接网络 | 检查网络设置(IP、子网掩码、网关)是否正确 |
    | 模块心跳包丢失 | 确认启用了心跳包功能,并适当调整心跳包间隔时间 |
    | 模块无法进行数据传输 | 检查串口波特率及数据格式是否匹配 |

    总结和推荐


    USR-TCP232-ED2 是一款高度集成化的网络通信模块,具有强大的兼容性和丰富的功能选项。它在工业环境中表现出色,适用于需要高速、稳定数据传输的应用场合。通过提供的技术支持和文档,用户可以快速上手并解决大部分常见问题。总体而言,对于需要快速实现串口到以太网透明传输的开发者和企业来说,这是一个非常值得推荐的选择。

USR-TCP232-ED2参数

参数
接口 UART TTL*3
天线形式 -
芯片平台 -
工作电流 -
工作电压 -
协议 以太网
包装方式 散装

USR-TCP232-ED2厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

USR-TCP232-ED2数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 以太网模块 USR/济南有人物联网 USR-TCP232-ED2 USR-TCP232-ED2数据手册

USR-TCP232-ED2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 88.4
100+ ¥ 79.56
1000+ ¥ 73.44
库存: 100
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 265.2
