USR-CANET200

产品分类: 以太网模块
产品描述:
供应商型号: SG-USR-CANET200
供应商: 云汉优选
标准整包数: 1

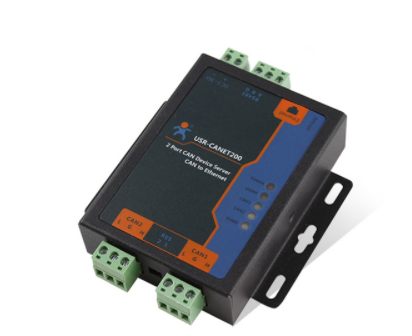

USR/济南有人物联网 以太网模块 USR-CANET200

USR-CANET200概述

    USR-CANET200 软件设计手册

    产品简介


    USR-CANET200 是一款用于CAN总线与以太网通信的转换设备。它集成了一对CAN接口和一个以太网接口,并配备了TCP/IP协议栈,旨在实现CAN网络与以太网服务器之间的数据交换。此外,USR-CANET200还增加了串口功能,使其不仅能与CAN网络通信,还能与RS485网络进行数据交互。这种多功能的设计使得USR-CANET200在工业自动化、汽车制造、远程监控等多个领域得到广泛应用。

    技术参数


    - 硬件参数
    - 工作电压:DC 5~36V
    - 工作电流:26mA(36V)、56mA(12V)、124mA(5V)
    - 电源防护:浪涌等级3,群脉冲等级3
    - 网口规格:RJ45、10/100Mbps、自动适应MDI/MDIX
    - 网口保护:1.5KV电磁隔离
    - 串口支持:RS485
    - 串口波特率:600~115.2Kbps
    - CAN波特率:10K~1Mbps
    - CAN工作方式:正常(Basic)、回环(Loopback)
    - CAN保护:电源隔离、信号隔离
    - 电源接口:支持5.08-2接线端子,宽电压供电(5~36V)
    - 软件参数
    - 网络协议:IPV4, TCP/UDP
    - IP获取方式:静态IP、DHCP
    - 用户配置:网页配置、串口/网络AT指令
    - CAN支持:最多4路TCP连接
    - 串口server支持:1个client连接
    - CAN接收能力:8000帧/秒(每路)
    - CAN发送能力:8000帧/秒(每路)
    - 网络缓存:发送16Kbyte,接收16Kbyte
    - CAN缓存:发送200个完整数据包(每路),接收200个完整数据包(每路)
    - 串口缓存:发送2Kbyte,接收2Kbyte
    - 心跳包:支持CAN网口自定义心跳包,支持串口网口自定义心跳包
    - 注册包:支持自定义、MAC、透传云注册包
    - 平均传输延时:<20ms
    - 其他参数
    - 工作温度:-40~85℃(工业级)
    - 存储温度:-40~105℃
    - 尺寸:96.59425mm
    - 工作湿度:5~95%RH(无凝露)
    - 存储湿度:5~95%RH(无凝露)

    产品特点和优势


    USR-CANET200的主要特点包括:
    - 先进的硬件防护:所有接口(CAN、串口、网口、电源)都有高级别的防护,适用于苛刻的工业环境。
    - 高性能ARM内核:工业级工作温度范围(-40~85℃),稳定可靠的TCP/IP协议栈。
    - 双CAN接口:波特率支持10K~1Mbps,支持BASIC和LOOPBACK工作模式。
    - 高级别保护:CAN和电源隔离,1.5KV电磁隔离,确保安全稳定运行。
    - 全面的网络支持:支持TCP/UDP,具备静态IP/DHCP自获取功能。
    - 高级功能:心跳包、注册包、CAN中继、CAN转RS485功能,增强设备的互联性和可靠性。
    - 便捷的操作界面:支持网页设置、AT指令等多种配置方式。
    - 全球唯一MAC地址:确保每个设备的唯一性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:通过连接各种传感器和执行器,实现设备间的数据传输和控制。
    2. 汽车制造:用于汽车生产线上设备间的通信,提高生产效率和安全性。
    3. 远程监控:连接到服务器或云平台,实现设备状态的实时监控。
    使用建议
    1. 配置IP地址:根据实际网络环境选择静态IP或DHCP。
    2. 调整波特率:根据具体应用需求调整CAN波特率,确保数据传输的准确性和速度。
    3. 启用心跳包:对于长时间运行的应用,启用心跳包保持连接的稳定性。
    4. 定期固件更新:通过网络升级固件,确保设备具备最新的功能和改进。

    兼容性和支持


    USR-CANET200支持多种网络协议和配置方式,包括TCP/UDP、静态IP/DHCP、网页配置和AT指令配置,具有良好的兼容性。此外,有人物联网技术有限公司提供了详细的用户手册和技术支持,确保用户在使用过程中遇到问题时能得到及时的帮助。

    常见问题与解决方案


    - Q1:如何进行固件升级?
    - A1:通过管理软件搜索模块,选择固件升级并上传新固件文件,模块将自动完成升级。
    - Q2:如何进行串口配置?
    - A2:通过设置软件或网页界面设置串口参数(波特率、数据位、停止位、校验位),确保与串口设备参数一致。
    - Q3:如何开启心跳包功能?
    - A3:通过设置软件或网页界面开启心跳包功能,并设置发送间隔和内容。

    总结和推荐


    综上所述,USR-CANET200是一款高度集成化、稳定可靠的CAN转以太网通信设备。其优秀的硬件防护、高效的处理能力和丰富的功能配置,使其成为工业自动化、汽车制造和远程监控等领域的理想选择。无论是从产品性能还是易用性方面考虑,USR-CANET200都表现出色,值得强烈推荐。
    如果您正在寻找一款功能强大且易于配置的CAN转以太网设备,USR-CANET200将是您的最佳选择。

USR-CANET200参数

参数
接口 -
天线形式 -
芯片平台 -
工作电流 -
工作电压 -
协议 -

USR-CANET200厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

USR-CANET200数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 以太网模块 USR/济南有人物联网 USR-CANET200 USR-CANET200数据手册

USR-CANET200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 364
100+ ¥ 327.6
1000+ ¥ 302.4
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 364
