USR-K5

产品分类: 以太网模块
产品描述: 以太网透传模块
供应商型号: SG-USR-K5
供应商: 云汉优选
标准整包数: 5

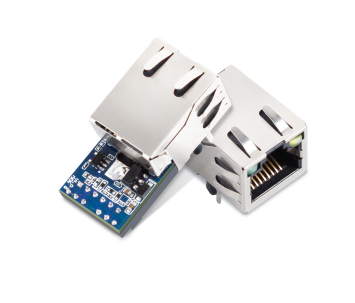

USR/济南有人物联网 以太网模块 USR-K5

USR-K5概述

    USR-K5 模块技术手册解读

    1. 产品简介


    产品类型: USR-K5 是一款小型的串口转以太网模块,它实现了 RJ45 网口与 TTL 串口之间的数据透明传输。该模块不仅适用于 TTL 电平,还能通过电平转换电路应用于 RS232 和 RS485 接口。
    主要功能:
    - 串口与以太网数据双向透明传输。
    - 支持 TCP/UDP 协议。
    - 配备自定义心跳包和注册包机制,增强连接可靠性。
    - 支持多种工作模式:TCP Server, TCP Client, UDP Client, UDP Server, HTTP Client。
    - 兼容静态 IP 和 DHCP,支持自定义 DNS 服务器地址。
    - 内置网页服务器,便于配置和监控。
    应用领域:
    - 物联网 (IoT) 应用
    - 工业自动化
    - 智能家居
    - 车联网
    - 远程监控

    2. 技术参数


    硬件参数:
    - 工作电压: DC 3.0~3.6V
    - 工作电流: 175mA@3.3V
    - 网口规格: RJ45、10/100Mbps、交叉直连自适应
    - 串口波特率: 600~230.4K(bps)
    - 串口电平: TTL-3.3V
    - 尺寸: 35.0 x 19.39 x 18.25mm (LWH)
    - 工作温度: -40~85℃
    - 存储温度: -40~105℃
    - 工作湿度: 5%~95% RH(无凝露)
    软件参数:
    - 网络协议: IP、TCP/UDP、ARP、ICMP、IPV4
    - IP 获取方式: 静态 IP、DHCP
    - 域名解析: 支持
    - 用户配置: 协议配置,网页配置,AT 指令配置
    - Socket 工作模式: TCP Client/TCP Server/UDP Client/UDP Server
    - 类 RFC2217 支持
    - 网络缓存: 发送:2Kbyte;接收 2Kbyte
    - 串口缓存: 接收:1Kbyte
    - 平均传输速率: 局域网<10ms

    3. 产品特点和优势


    独特功能:
    - AUTO-MDIX 网线交叉直连自动切换: 免去网线安装的困扰。
    - 自定义心跳包和注册包: 增强连接可靠性和状态检测。
    - 多种工作模式选择: 满足不同应用需求。
    - 支持 DHCP 功能: 自动获取 IP,降低部署难度。
    - 支持虚拟串口: 可以与 PC 进行无缝通信。
    - 硬件和软件恢复出厂设置: 方便用户重新配置。
    - 兼容性强: 可以工作在局域网和外网,支持跨越网关、交换机、路由器。
    市场竞争力:
    - 多功能性: 提供丰富的功能选择,适合各种复杂应用场景。
    - 易用性: 简单的设置流程,内置网页和 AT 指令方便用户配置。
    - 稳定性: 全速工作消耗小电流,保证长期稳定运行。
    - 性价比: 在同类产品中,价格相对合理,功能齐全。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:
    - 案例: 实现 PLC 与中央控制系统之间的数据传输。
    - 建议: 在 PLC 和控制系统间使用 TCP Server 模式,确保实时性。
    - 智能家居:
    - 案例: 与智能家居系统连接,传输传感器数据。
    - 建议: 使用 UDP Server 模式,实现无连接的数据传输,提高数据传输效率。
    使用建议:
    - 优化网络环境: 确保网络连接稳定,尽量使用有 DHCP 服务器的环境。
    - 配置合适的缓存大小: 根据实际需求调整缓存大小,提高数据处理效率。
    - 定期更新固件: 确保模块功能始终保持最新,提升用户体验。

    5. 兼容性和支持


    兼容性:
    - 与其他设备: USR-K5 支持标准的串口和以太网接口,能够轻松与其他设备和系统兼容。
    - 与网络协议: 兼容多种网络协议,包括 TCP/UDP/IP。
    支持信息:
    - 厂商支持: 济南有人物联网技术有限公司提供技术支持,包括文档下载、在线论坛和技术咨询服务。
    - 用户支持中心: 用户可以通过 http://h.usr.cn 访问,获取帮助和支持。

    6. 常见问题与解决方案


    常见问题:
    - 问题 1: 网络连接不稳定。
    - 解决办法: 检查网络连接质量,确保设备在有 DHCP 服务器的环境中工作,适当调整心跳包时间。
    - 问题 2: 无法通过网页设置参数。
    - 解决办法: 确保电脑和模块在同一局域网内,关闭防火墙和杀毒软件,使用标准的 IP 地址设置。
    - 问题 3: 心跳包功能不生效。
    - 解决办法: 确认心跳包功能已经开启,检查心跳包内容是否符合要求(不包含分号)。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 多种工作模式选择,支持多种网络协议。
    - 易用的配置方式,包括网页和 AT 指令。
    - 具有丰富的特色功能,如心跳包和注册包,提高连接可靠性。
    - 优秀的兼容性,能够与其他标准设备无缝连接。
    - 提供良好的技术支持和文档支持。
    推荐结论:
    - 推荐使用: USR-K5 模块是一款功能强大且易于使用的串口转以太网设备,非常适合在工业自动化、智能家居、远程监控等应用场景中使用。无论是在功能完整性还是性价比方面,它都是值得推荐的产品。
    作者:
    - 济南有人物联网技术有限公司
    - 技术支持团队

USR-K5参数

参数
工作电压 -
协议 以太网
接口 RJ45
天线形式 -
芯片平台 -
工作电流 175mA
包装方式 散装

USR-K5厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

USR-K5数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 以太网模块 USR/济南有人物联网 USR-K5 USR-K5数据手册

USR-K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
