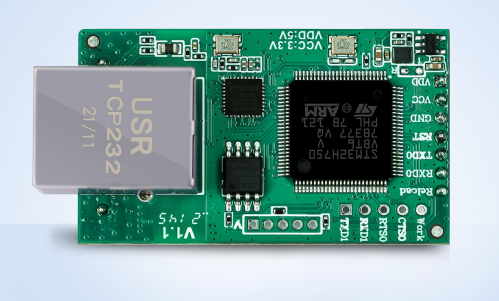

USR-TCP232-E2

产品分类: 以太网模块
产品描述: 双串口以太网模块
供应商型号: SG-USR-TCP232-E2
供应商: 云汉优选
标准整包数: 3
USR/济南有人物联网 以太网模块 USR-TCP232-E2

USR-TCP232-E2概述

    # USR-TCP232-E2 双串口以太网模块技术手册

    产品简介


    USR-TCP232-E2 是由有人物联网推出的一款高性能双串口 TTL 模块,采用 ARM Cortex-M7 架构,拥有400MHz的主频,能够实现高速的数据传输和稳定的运行。该模块支持双串口同时工作,并搭载了优化的TCP/IP协议栈,能够满足多种工业现场的需求。

    技术参数


    产品规格
    | 分类 | 参数 | 数值 |
    |
    | 硬件参数 | 工作电压 | VCC:3.0~3.6V(3.3V最佳),VDD:4.75~5.5V(5.0V最佳) |
    工作电流 | 210mA@3.3V/155mA@5.0V |
    尺寸 | 50.5x30.0x23.2mm (LWH) |
    封装形式 | 插针式封装 |
    工作温度 | -40~85℃ |
    储存温度 | -40~105℃ |
    工作湿度 | 5%~95% RH(无凝露) |
    存储湿度 | 5%~95% RH(无凝露) |
    认证 | CE、FCC、ROHS |
    通信接口
    | 参数 | 数值 |

    | 网口规格 | RJ45、10/100Mbps、交叉直连自适应 |
    | 网口数量 | 1个 |
    | 串口规格 | TTL 串口 |
    | 串口数 | 2路串口 |
    | 串口波特率 | 600-1M(bps) |
    | 数据位 | 7、8 |
    | 校验位 | None、Even、Odd |
    | 流控 | 硬件流控:RTS/CTS;软件流控:XON/XOFF |
    | RS485上下拉电阻 | 2.2KΩ |
    软件功能
    | 参数 | 数值 |

    | 网络协议 | IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP |
    | IP获取方式 | 静态IP、DHCP |
    | 域名解析 | 支持 |
    | Modbus网关 | 支持 |
    | 网页转串口 | 支持 |
    | HTTP Client | 支持 |
    | UDP组播 | 支持 |
    | 配置方式 | 配置软件、AT指令配置、网页配置 |
    | 串口缓存 | 动态缓存、按包缓存 |
    | 网口缓存 | 48Kbyte |

    产品特点和优势


    1. ARM内核:采用ARM Cortex-M7架构,具有高主频和强大的处理能力。
    2. 稳定性高:采用优化的TCP/IP协议栈,配备双重看门狗,保障设备的稳定运行。
    3. 多模式支持:支持TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client等多种工作模式。
    4. Modbus网关功能:支持Modbus TCP与Modbus RTU协议互转,简化工业现场的应用部署。
    5. 高可靠性设计:每个串口支持两路Socket同时运行,互为备份,提高系统可靠性。
    6. 灵活的配置方式:支持配置软件、AT指令配置、网页配置等方式,便于管理和维护。

    应用案例和使用建议


    应用案例
    USR-TCP232-E2适用于各种工业自动化和远程监控系统。例如,在工厂自动化控制中,它可以作为中间桥梁,将串口信号转换为以太网信号,实现远程的数据传输和管理。
    使用建议
    1. 网络配置:建议先通过配置软件或网页配置进行初步设置,确保设备正确联网。
    2. 流控选择:根据实际应用需求选择合适的硬件流控或软件流控,以确保数据传输的稳定性。
    3. 数据备份:使用双Socket互为备份的设计,确保在网络中断后能快速恢复数据传输。

    兼容性和支持


    兼容性
    USR-TCP232-E2 与多种标准工业设备兼容,支持Modbus协议,可以轻松集成到现有系统中。
    厂商支持
    有人物联网提供全面的技术支持服务,包括技术文档下载、在线技术支持和定制化服务。对于遇到的问题,可以通过天猫旗舰店、京东旗舰店或官方客服热线进行咨询。

    常见问题与解决方案


    问题1:无法正常连接网络
    解决方案:检查设备的IP设置是否正确,确保路由器已分配正确的IP地址。
    问题2:数据传输不稳定
    解决方案:检查串口的波特率、数据位和校验位设置是否一致,调整流控方式,确保数据传输的准确性。
    问题3:无法进行固件升级
    解决方案:确保网络连接正常,使用专用工具进行固件升级操作,如遇到问题联系技术支持。

    总结和推荐


    USR-TCP232-E2 是一款高性能、多功能的双串口以太网模块,广泛应用于工业自动化和远程监控系统。其高主频、优化的TCP/IP协议栈以及多种工作模式使其成为市场上极具竞争力的产品。强烈推荐此款模块给需要高效数据传输和稳定运行的用户。
    若有更多疑问或技术支持需求,请访问官网或联系官方客服获取帮助。

USR-TCP232-E2参数

参数
工作电压 -
协议 以太网
接口 UART TTL*2
天线形式 -
芯片平台 -
工作电流 -
包装方式 散装
