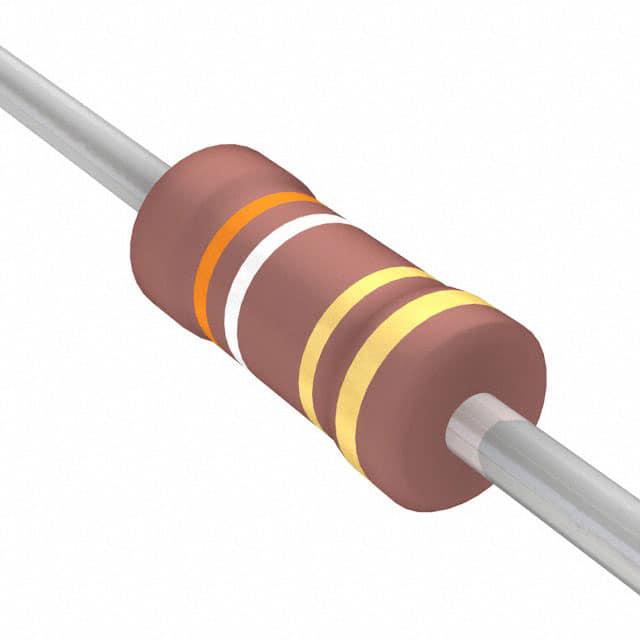

FMP100JR-52-3R9

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.9Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JR-52-3R9
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JR-52-3R9

FMP100JR-52-3R9概述


    产品简介


    通过孔电阻器
    金属膜高功率电阻器系列(FMP Series)是一种专为高功率应用设计的高性能产品。这种电阻器采用真空溅射系统,将多层金属合金和保护材料沉积到经过处理的优质陶瓷基底上。经过螺旋沟槽切割后,锡焊电解铜连接引线焊接至端盖。这些电阻器表面涂覆一层粉红色的漆面,提供额外的防护。通过孔电阻器主要用于需要大功率的应用场合,如电源设备、工业控制、通信设备等。

    技术参数


    - 型号及尺寸:
    - FMP-50:直径3.4±0.3mm,高度1.9±0.2mm,最大负载28±2.0kgf,引脚直径0.45±0.05mm
    - FMP100:直径6.3±0.5mm,高度2.4±0.2mm,最大负载28±2.0kgf,引脚直径0.55±0.05mm
    - FMP200:直径9.0±0.5mm,高度3.9±0.3mm,最大负载26±2.0kgf,引脚直径0.55±0.05mm
    - FMP3WS:直径11.5±1.0mm,高度4.5±0.5mm,最大负载35±2.0kgf,引脚直径0.8±0.05mm
    - FMP300:直径15.5±1.0mm,高度5.0±0.5mm,最大负载33±2.0kgf,引脚直径0.8±0.05mm
    - 额定功率:
    - 1/2W, 1W, 2W, 3W
    - 额定负载:
    - 在70°C时:1/2W, 1W, 2W, 3W
    - 最大工作电压:200V, 350V, 500V, 750V
    - 最大过载电压:400V, 600V, 700V, 1,000V
    - 绝缘电压证明:300V, 500V
    - 电阻范围:
    - 1Ω - 4.7MΩ (适用于E24 & E96系列值)
    - 工作温度范围:
    - -55°C至+155°C
    - 温度系数:
    - ±100ppm/°C(对于FMP-50和FMP100型号,电阻值大于等于10Ω时)

    产品特点和优势


    - 高可靠性:采用多层金属合金和保护材料,确保电阻器在恶劣环境下仍能稳定工作。
    - 大功率承受能力:具备多种功率等级选择(1/2W, 1W, 2W, 3W),满足不同应用需求。
    - 良好的耐温性能:能够在极端温度范围内工作(-55°C至+155°C)。
    - 高绝缘性能:通过严格的绝缘电压测试,确保在高电压条件下也能可靠运行。
    - 高温补偿:在高于70°C的环境中使用时,功率额定值需根据曲线进行降额处理。

    应用案例和使用建议


    应用场景:
    - 电源设备:例如开关电源、线性电源
    - 工业控制:电机驱动器、逆变器
    - 通信设备:服务器、基站设备
    使用建议:
    - 在高温环境中使用时,应注意按照功率降额曲线进行操作,以避免因过热而导致的失效。
    - 选择合适的型号和功率等级,确保与应用场景匹配,避免因超负荷而损坏。

    兼容性和支持


    - 兼容性:FMP系列金属膜高功率电阻器可广泛应用于各种电子设备,适合与主流电路板和接插件配合使用。
    - 支持:厂商提供详尽的技术支持文档和售后服务,确保客户能够顺利集成并使用产品。

    常见问题与解决方案


    - 问题1:过载导致电阻器损坏。
    - 解决办法:检查电路设计,确保电阻器的功率等级符合应用要求,并按需进行功率降额。

    - 问题2:电阻器在高温环境中表现不稳定。
    - 解决办法:确认工作温度范围,若超过70°C,则需要根据温度曲线降额使用。
    - 问题3:标记的溶剂抗性不佳。
    - 解决办法:选择符合工业标准的溶剂进行清洁,并避免长时间浸泡。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻器凭借其出色的功率承载能力、优良的温度适应性和卓越的稳定性,成为高功率应用的理想选择。虽然价格可能略高于同类产品,但其卓越的性能和可靠性使其在市场上具有较高的竞争力。我们强烈推荐此系列产品用于高功率应用场景,特别是对温度敏感或长期运行的设备。

FMP100JR-52-3R9参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-3R9数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-3R9 FMP100JR-52-3R9数据手册

FMP100JR-52-3R9封装设计

查看详情并下载
Symbol
Footprint
3D Model
