首页  >  产品百科  >  KNP100JR-73-680R

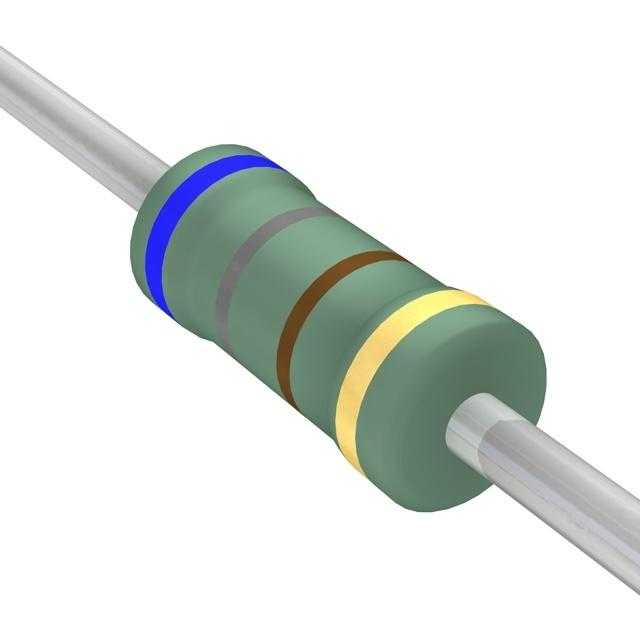

KNP100JR-73-680R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 680Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 13-KNP100JR-73-680RTR-ND
供应商: Digi-Key
标准整包数: 2000
YAGEO/台湾国巨 通孔电阻 KNP100JR-73-680R

KNP100JR-73-680R概述

    文章标题:穿孔电阻(Through-Hole Resistor)技术手册解析

    一、产品简介


    穿孔电阻是一种通过孔安装的电阻器,主要用于电路板中需要固定位置的应用场景。这类电阻器因其结构简单、稳定可靠而被广泛应用于消费电子、工业控制、通信设备等领域。本文将详细介绍一种型号为KNP系列的穿孔电阻,涵盖其技术规格、特性及应用案例。

    二、技术参数


    以下表格列出了KNP系列穿孔电阻的关键技术参数:
    | 型号 | 功率等级 | 最大工作电压 (PxR) | 电气耐压测试 (V) | 电阻范围 (±1%) | 电阻范围 (±5%) | 工作温度范围 | 温度系数 |

    | KNP-25 | 3W | 100Ω x 3W | 250 | 0.1Ω - 150Ω | 0.1Ω - 200Ω | -40°C至+200°C | ±300ppm/°C |
    | KNP-50 | 4W | 125Ω x 4W | 300 | 0.1Ω - 750Ω | 0.1Ω - 800Ω | -40°C至+200°C | ±300ppm/°C |
    | KNP100 | 5W | 150Ω x 5W | 400 | 0.1Ω - 1.5KΩ | 0.1Ω - 2.2KΩ | -40°C至+200°C | ±300ppm/°C |
    | KNP200 | 6W | 187.5Ω x 6W 0.1Ω - 2.4KΩ | 0.1Ω - 2.7KΩ | -40°C至+200°C | ±300ppm/°C |
    | KNP300 | 7W | 233.3Ω x 7W 0.1Ω - 3.3KΩ | 0.1Ω - 3.9KΩ | -40°C至+200°C | ±300ppm/°C |
    | KNP400 | 0.1Ω - 6.2KΩ | 0.1Ω - 6.8KΩ | -40°C至+200°C | ±300ppm/°C |
    | KNP500 | 0.1Ω - 10KΩ | 0.1Ω - 12KΩ | -40°C至+200°C | ±300ppm/°C |
    | KNP600 -40°C至+200°C | ±300ppm/°C |
    | KNP700 -40°C至+200°C | ±300ppm/°C |
    注:对于在环境温度超过40°C下工作的电阻器,功率等级必须根据曲线进行降额。

    三、产品特点和优势


    1. 高功率容量:该系列穿孔电阻具有广泛的功率范围(1/4W至7W),满足不同应用场景需求。
    2. 高耐压:最高可达400V,确保在高压环境下也能稳定运行。
    3. 宽温范围:工作温度范围为-40°C至+200°C,适应恶劣的工作环境。
    4. 耐高温涂层:采用多层阻燃涂层,符合UL-94V-0标准,提高可靠性。
    5. 优异的温度系数:温度系数为±300ppm/°C,保证了良好的热稳定性。

    四、应用案例和使用建议


    KNP系列穿孔电阻广泛应用于消费电子产品、工业控制系统、通信设备等领域。例如,在工业自动化系统中,KNP系列可以用于信号调节和电路保护。建议在设计电路时充分考虑散热需求,特别是在高温环境下使用时。

    五、兼容性和支持


    该系列穿孔电阻适用于大多数标准电路板设计,与多种主流微控制器和其他电子元件兼容。厂商提供详细的技术文档和支持服务,确保客户能够充分利用其性能。

    六、常见问题与解决方案


    1. 高温环境下功率不足:
    解决方案:根据手册中提供的曲线图降额使用。
    2. 焊接质量问题:
    解决方案:严格按照手册中提供的焊接条件进行操作,如焊点温度和时间控制。

    七、总结和推荐


    KNP系列穿孔电阻以其出色的性能和广泛的应用领域成为市场上的一款热门产品。其高功率容量、宽温范围和优良的温度稳定性使其在多个行业中具有极高的市场竞争力。综合考虑其特点和应用价值,强烈推荐在设计需要高性能电阻器的电路时选用此产品。

KNP100JR-73-680R参数

参数
电阻值 680Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-680R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-680R KNP100JR-73-680R数据手册

KNP100JR-73-680R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0886 ¥ 0.7414
4000+ $ 0.0813 ¥ 0.6805
6000+ $ 0.0776 ¥ 0.6493
10000+ $ 0.0734 ¥ 0.6139
14000+ $ 0.0708 ¥ 0.5928
20000+ $ 0.0684 ¥ 0.5723
50000+ $ 0.0629 ¥ 0.5266
100000+ $ 0.0595 ¥ 0.4981
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1482.8
直接购买
加入购物车
