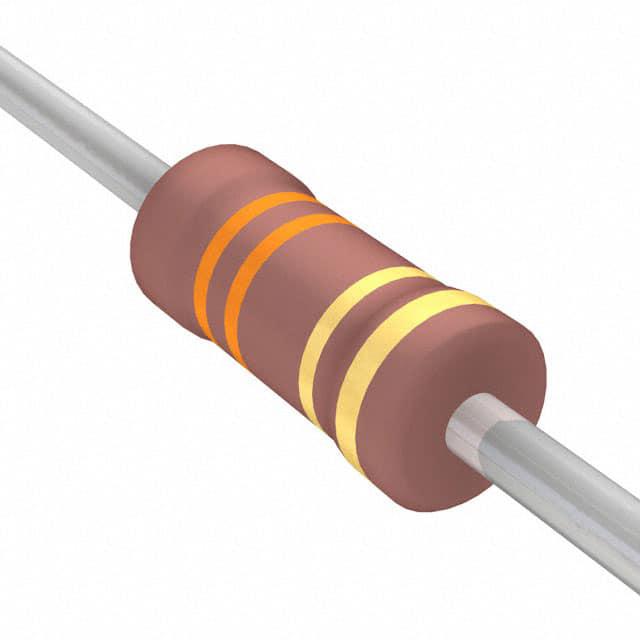

FMP100JT-52-3R3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.3Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-3R3
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JT-52-3R3

FMP100JT-52-3R3概述

    通过孔电阻技术手册概述

    产品简介


    本技术手册介绍的是通过孔金属膜高功率电阻系列(FMP Series),适用于各种高功率应用。这些电阻采用真空溅射系统制造,将多层金属合金和保护材料沉积到经过精心处理的高纯度陶瓷基底上。通过螺旋形切割技术,电阻表面形成特定形状,再焊接锡制电解铜连接引线。这些电阻具有粉红色涂层,提供多层阻燃保护。它们适用于广泛的温度范围和多种电气特性需求,包括高耐温、高压及高可靠性。

    技术参数


    - 型号规格:
    - FMP-50:直径3.4±0.3mm,高度1.9±0.2mm,长28±2.0mm,引脚直径0.45±0.05mm
    - FMP100:直径6.3±0.5mm,高度2.4±0.2mm,长28±2.0mm,引脚直径0.55±0.05mm
    - FMP200:直径9.0±0.5mm,高度3.9±0.3mm,长26±2.0mm,引脚直径0.55±0.05mm
    - FMP3WS:直径11.5±1.0mm,高度4.5±0.5mm,长35±2.0mm,引脚直径0.8±0.05mm
    - FMP300:直径15.5±1.0mm,高度5.0±0.5mm,长33±2.0mm,引脚直径0.8±0.05mm
    - 功率额定值: 半瓦、一瓦、二瓦、三瓦
    - 电阻容差: ±1%,±5%
    - 温度系数: ±100ppm/°C
    - 绝缘耐压测试: 在IEC 60115-1标准下进行,符合UL 94V-0和UL 1412标准
    - 工作环境温度: -55°C至+155°C
    - 绝缘电阻: >1,000MΩ

    产品特点和优势


    - 高功率承载能力: FMP系列能够承受高达三瓦的功率,同时保证在高温环境下的稳定运行。
    - 高精度和稳定性: 电阻容差为±1%和±5%,且温度系数为±100ppm/°C,确保其在各种工作条件下的准确性和可靠性。
    - 高耐热性: 这些电阻可在-55°C至+155°C的极端环境中正常工作,满足各种恶劣条件下的要求。
    - 优异的环境适应性: 经过严格测试,包括湿热试验、温度循环和意外过载试验,均能满足工业级应用标准。

    应用案例和使用建议


    这些通过孔金属膜高功率电阻广泛应用于工业自动化设备、电源转换系统、变频调速系统等领域。为了充分发挥其性能,建议在高功率和高温度环境下使用时,要根据具体应用情况合理选择不同型号和规格的电阻。对于连续工作的应用,需注意功率等级的选择和适当降额使用以避免过热。

    兼容性和支持


    FMP系列电阻可以与其他常见的电路板元件和电源设备兼容。厂商提供了全面的技术支持,包括但不限于详细的产品手册、应用指南和售后服务。此外,厂商还提供定期的固件更新和技术支持,确保客户获得最佳使用体验。

    常见问题与解决方案


    - Q: 如何处理电阻表面的粉红色涂层?
    - A: 不建议去除涂层,因为它对防止环境侵蚀至关重要。
    - Q: 在极端温度条件下如何延长电阻寿命?
    - A: 确保电阻在额定温度范围内运行,并在温度超过70°C时按要求降额使用。
    - Q: 如何检查电阻的绝缘电阻?
    - A: 使用兆欧表测量绝缘电阻,确保其大于1,000MΩ。

    总结和推荐


    总体来说,FMP系列通过孔金属膜高功率电阻凭借其出色的性能和广泛的适用性,在工业电子应用中表现优异。如果您需要高功率、高可靠性的电阻解决方案,FMP系列是一个明智的选择。我们强烈推荐这一系列的电阻用于各种高要求的应用场合。

FMP100JT-52-3R3参数

参数
电阻值 3.3Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-3R3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-3R3 FMP100JT-52-3R3数据手册

FMP100JT-52-3R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
