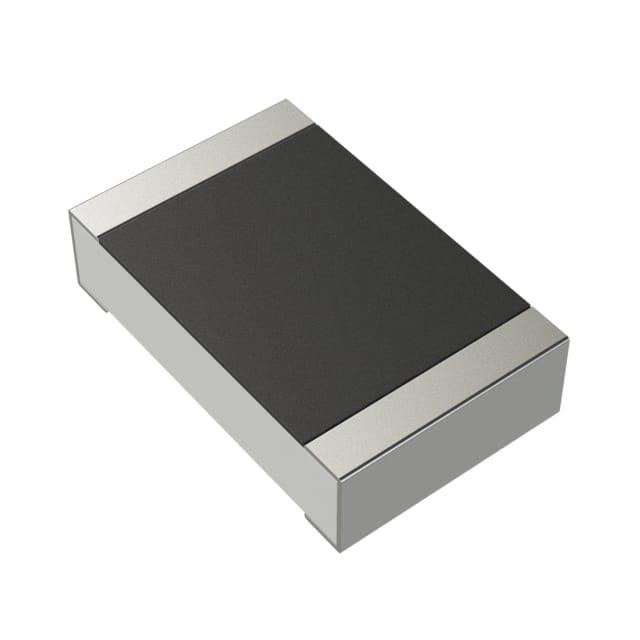

AA0805FR-07130RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 130Ω ±1% 125mW ±150ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: ZT-AA0805FR-07130RL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA0805FR-07130RL

AA0805FR-07130RL概述

    抗硫化贴片电阻技术手册

    1. 产品简介


    本手册详细介绍了一款适用于汽车电子领域的抗硫化贴片电阻——AA系列。该系列电阻具有高可靠性,适用于发动机控制单元、车身控制系统及安全装置等多种汽车电子设备。其主要功能是在严苛的工作环境中提供稳定的电阻值,确保汽车系统的正常运行。

    2. 技术参数


    - 产品尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 公差:±0.5%, ±1%, ±5%
    - 工作温度范围:-55°C 至 +155°C
    - 最大工作电压:
    - AA0201:25V
    - AA0402:50V
    - AA0603:75V
    - AA0805:150V
    - AA1206:200V
    - AA1210:200V
    - AA1218:200V
    - AA2010:200V
    - AA2512:200V
    - 额定电流:
    - AA0201:0.5A
    - AA0402:1A
    - AA0603:1A
    - AA0805:2A
    - AA1206:2A
    - AA1210:2A
    - AA1218:6A
    - AA2010:2A
    - AA2512:2A
    - 最大电流:
    - AA0201:1.0A
    - AA0402:2.0A
    - AA0603:2.0A
    - AA0805:5.0A
    - AA1206:10.0A
    - AA1210:10.0A
    - AA1218:10.0A
    - AA2010:10.0A
    - AA2512:10.0A

    3. 产品特点和优势


    - 抗硫化:这款抗硫化贴片电阻能够在含有硫成分的大气环境中保持稳定,大大延长了使用寿命。
    - 认证资格:通过AEC-Q200认证,满足严格的汽车电子产品标准。
    - 环境友好:无卤素环氧树脂,符合RoHS标准,减少环境污染。
    - 高可靠性:采用自动光学检测(AOI)技术,确保每一个电阻都经过严格的质量检查。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车电子:在汽车电子系统中,如发动机控制单元、车身控制系统及安全装置中广泛应用。
    - 工业应用:适用于对环境要求较高的工业控制系统。

    - 使用建议:
    - 在选择合适的尺寸时,考虑应用的实际空间和电流需求。
    - 确保良好的散热条件,避免过热现象。
    - 在焊接过程中,注意预热时间和焊接温度,以避免热冲击造成的损坏。

    5. 兼容性和支持


    - 兼容性:与多种标准焊接工艺兼容,如符合J-STD-020D标准。
    - 技术支持:厂商提供详尽的技术支持文档和测试报告,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q1:如何处理过载电压?
    - A1:严格按照手册中的最大工作电压进行使用,避免长时间超负荷运行。

    - Q2:如何保证焊接质量?
    - A2:遵循手册中提供的焊接条件和流程,特别是预热时间和焊接温度。
    - Q3:产品出现不稳定现象怎么办?
    - A3:检查连接电路是否有接触不良的情况,或者调整工作环境温度,确保在规定的温度范围内运行。

    7. 总结和推荐


    综上所述,AA系列抗硫化贴片电阻以其卓越的抗硫化能力、高可靠性和环境友好性,在汽车电子及其他高要求应用场合中表现出色。无论是从技术规格还是实际应用效果来看,这都是值得推荐的产品。强烈建议在严苛环境下使用的应用场合中优先选用此产品。

AA0805FR-07130RL参数

参数
电阻值 130Ω
精度 ±1%
额定功率 125mW
温度系数 ±150ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0805FR-07130RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0805FR-07130RL AA0805FR-07130RL数据手册

AA0805FR-07130RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
