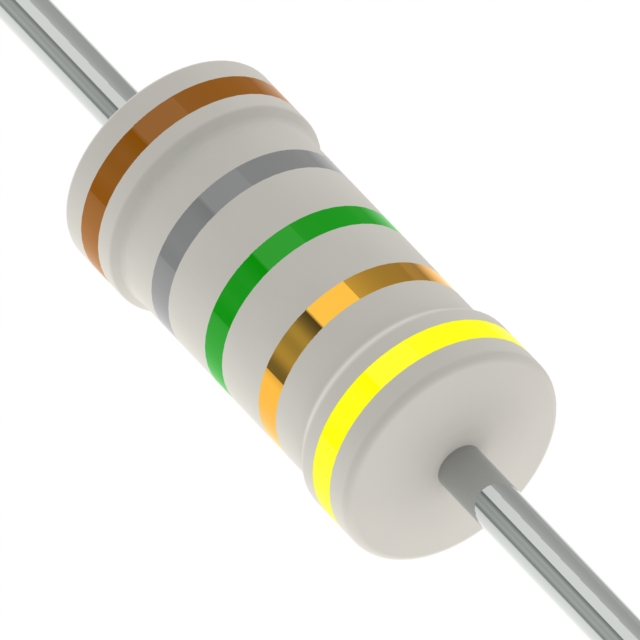

HHV-25JT-52-1M8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.8MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-HHV-25JT-52-1M8
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 HHV-25JT-52-1M8

HHV-25JT-52-1M8概述

    高压高阻值电阻器(HHV系列)技术手册解析

    一、产品简介


    本技术手册所描述的是HHV系列高压高阻值电阻器,适用于各种对精度和稳定性要求较高的电路中。这些电阻器由金属釉薄膜制成,并通过焊接工艺将镀锡电解铜连接端帽固定于两端。它们具有多层粉红色漆涂层,能够提供卓越的绝缘性能和环境适应性。这类电阻器特别适用于需要处理高电压和高阻值的应用场景,如工业控制、通信设备及电源转换等。

    二、技术参数


    1. 功率等级:1/4W、1/2W、1W、2W、3W
    2. 电阻容差:±1%、±5%
    3. 温度系数:±200ppm/°C
    4. 耐压性能:
    - 正常工作电压(直流):1,600V、3,500V、5,000V、7,000V
    - 过载电压(直流):3,000V、7,000V、10,000V、14,000V
    5. 电阻范围:100KΩ 至 68MΩ(E24和E96系列值)
    6. 工作温度范围:-55°C 至 +155°C
    7. 绝缘耐压测试:300V、500V、700V

    三、产品特点和优势


    1. 高压耐受性:能承受高达14,000V的过载电压,确保在极端条件下的可靠性。
    2. 高精度:电阻容差可低至±1%,满足精密测量和控制需求。
    3. 宽温范围:工作温度范围广达-55°C到+155°C,适用于各种恶劣环境。
    4. 抗湿热能力:耐潮湿测试(稳态湿热测试)表现优异,符合IEC标准,能够在90%-95%相对湿度条件下长时间稳定工作。

    四、应用案例和使用建议


    HHV系列电阻器广泛应用于电力系统、通信设备和仪器仪表等领域。例如,在一个直流电源转换模块中,它被用作限流电阻,以确保输出电压的稳定。为了保证最佳性能,安装时应遵循如下建议:
    1. 在高温环境下使用时,请务必根据功率降额曲线调整电阻的功率等级。
    2. 确保良好的散热设计,避免因过热导致性能下降。

    五、兼容性和支持


    HHV系列电阻器支持标准安装方式,并且易于与其他电子元件集成。制造商提供了详尽的技术文档和支持服务,包括在线技术支持和现场调试服务,帮助客户快速解决问题。

    六、常见问题与解决方案


    1. 问题:在高湿度环境中,电阻出现异常漂移。
    - 解决办法:检查安装位置是否有足够的通风和排水设施;更换具有更高抗湿性能的型号。
    2. 问题:过载情况下,电阻出现烧毁现象。
    - 解决办法:确认输入电压是否超出额定范围;使用更高功率等级的电阻替代。

    七、总结和推荐


    HHV系列高压高阻值电阻器凭借其卓越的性能和广泛的适用性,在多个领域内均表现出色。尽管价格较高,但考虑到其出色的耐用性和精度,对于需要长期可靠运行的应用来说是非常值得投资的选择。综上所述,我们强烈推荐在高精度和高可靠性需求的场合使用此产品。

HHV-25JT-52-1M8参数

参数
电阻值 1.8MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-25JT-52-1M8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JT-52-1M8 HHV-25JT-52-1M8数据手册
