FKN-50JR-52-33R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33Ω ±5% 500mW 导线安装 9mm(长度)
供应商型号: 13-FKN-50JR-52-33RTR-ND
供应商: Digi-Key
标准整包数: 2500
YAGEO/台湾国巨 通孔电阻 FKN-50JR-52-33R

FKN-50JR-52-33R概述


    产品简介

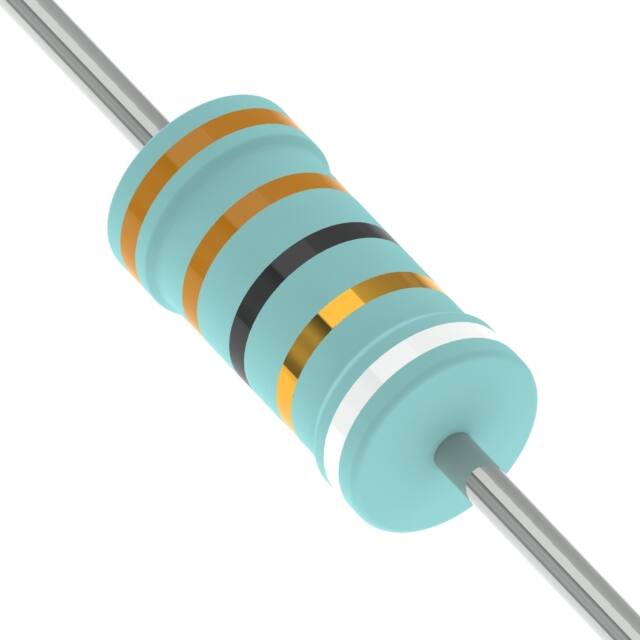

    本产品是一款引线式电阻器,其核心由单层绕制在陶瓷棒上的电阻丝构成。电解铜焊接至端帽,形成两端的连接线。该电阻器具有耐火漆涂层,能有效防止火灾风险,并提供广泛的过载电流保护。特别适合于高功率应用和需要过载保护的场合。

    技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值精度:±1%, ±5%
    - 温度系数:±350ppm/°C
    - 阻燃特性:符合UL-94V-0标准
    - 过载测试:符合UL-1412标准
    - 降额曲线:在环境温度超过40°C时,功率等级需按照下图降额
    - 熔断特性:
    - R≤2.0Ω:在36倍额定功率下,熔断时间小于60秒
    - R>2.0Ω:在25倍额定功率下,熔断时间小于60秒
    - 熔断后剩余阻值至少为额定阻值的100倍
    - 尺寸规格(单位:毫米):
    - FKN-25: 6.3±0.5, 2.4±0.2, 28±2.0, 0.55±0.05
    - FKN-50: 9.0±0.5, 3.3±0.3, 26±2.0, 0.55±0.05
    - FKN100: 11.5±1.0, 4.5±0.5, 35±2.0, 0.8±0.05
    - FKN200: 15.5±1.0, 5.0±0.5, 33±2.0, 0.8±0.05
    - FKN500: 24.5±1.0, 8.0±0.5, 38±2.0, 0.8±0.05

    产品特点和优势


    本产品具备以下显著特点和优势:
    - 高功率等级:支持多种功率等级,适用于各种高功率应用场景。
    - 高精度阻值:提供±1%和±5%两种精度等级,满足不同精度要求的应用。
    - 阻燃特性:通过UL-94V-0认证,确保在过载情况下不会引发火灾。
    - 高可靠性:符合IEC 60115-1标准的各项测试,如短时过载测试、电压耐受性测试、温度循环测试等,确保长期稳定运行。
    - 灵活的尺寸规格:提供多种尺寸规格,适应不同的安装需求。

    应用案例和使用建议


    本产品广泛应用于各种高功率电路中,例如电源管理系统、电动车辆控制系统、工业自动化系统等。为了确保最佳性能,建议在高温环境下使用时注意进行功率降额操作。同时,在组装过程中要确保良好的焊接质量,以保证电气连接的可靠性。

    兼容性和支持


    本产品与市面上主流的电子设备兼容良好,且提供全面的技术支持和售后服务。厂商提供详尽的产品文档和技术咨询,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何确定正确的功率等级?
    - 解决方案:根据具体应用场景的功率需求选择合适等级的电阻器。在环境温度超过40°C的情况下,参照降额曲线进行选择。
    2. 问题:在高湿度环境中,电阻器是否会受影响?
    - 解决方案:进行湿热稳态测试(Damp Heat Steady State),确保在潮湿环境下仍能满足性能要求。
    3. 问题:如何判断电阻器是否损坏?
    - 解决方案:检查熔断特性,若在过载情况下未能及时熔断,则可能存在故障。此外,可以通过绝缘电阻测试确认电气隔离情况。

    总结和推荐


    综上所述,这款引线式电阻器凭借其高功率等级、高精度阻值、阻燃特性和广泛的兼容性,成为市场上极具竞争力的产品。适用于各种高功率应用场景,特别适合于需要过载保护和防火安全的场合。强烈推荐给需要高性能、高可靠性的用户和工程师。

FKN-50JR-52-33R参数

参数
电阻值 33Ω
精度 ±5%
额定功率 500mW
温度系数 -
长*宽*高 9mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

FKN-50JR-52-33R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FKN-50JR-52-33R FKN-50JR-52-33R数据手册

FKN-50JR-52-33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
