JPW-10-T-52-

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: Yageo 面包线, 镀锡铜
供应商型号: 1996231P
供应商: 海外现货
标准整包数: 100
YAGEO/台湾国巨 通孔电阻 JPW-10-T-52-

JPW-10-T-52-概述


    产品简介

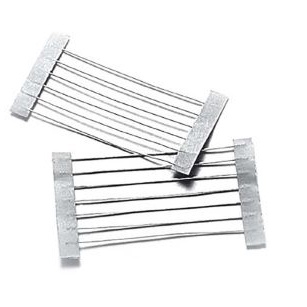

    跳线电线(或称为交叉电线)是用于PCB板上点与点之间连接的基本互连设备。它们通常被用来解决以下问题:
    - 由于其他电路路径的存在而无法直接连接两个点;
    - 需要新连接点的后设计变更;
    - 通过改变连接点来进行电路调优。
    跳线电线为这些问题提供了一个快速简单的解决方案,特别适用于自动机器插入的引脚带,并且有各种包装样式,包括预切割和成型的引脚,适用于手动插入。这些产品符合欧盟RoHS标准。

    技术参数


    以下是跳线电线的产品技术规格:
    | 规格 | 参数 |

    | 外径尺寸(ød) | 0.5 mm ± 0.05 mm、0.6 mm ± 0.05 mm、0.7 mm ± 0.05 mm、0.8 mm ± 0.05 mm、1.0 mm ± 0.05 mm |
    | 拉伸强度 | 28 kg/mm² |
    | 延展率(CNS 8938) | 0.5 mm至0.6 mm:> 24%、0.7 mm至1.0 mm:> 26% |
    | 导电性 | 0.5 mm:> 94%、0.6 mm至1.0 mm:> 96% |
    | 焊接能力 | 235°C ± 5°C,3秒内覆盖95% |
    | 锡镀层厚度 | 4 ± 1 µm |
    | 最大电流 | 0.5 mm:6 A、0.6 mm:7.5 A、0.7 mm:8.5 A、0.8 mm:10 A、1.0 mm:15 A |
    | 外观 | 光滑且闪亮的镀锡铜丝 |

    产品特点和优势


    - 多样化规格:提供多种外径尺寸,适应不同应用场景的需求。
    - 高导电性:良好的导电性能,确保电路连接的可靠性。
    - 焊接方便:优异的焊锡能力,便于手工焊接。
    - 环境友好:产品符合RoHS标准,环保无害。
    - 广泛应用:适用于多种类型的PCB电路板,广泛应用于各类电子设备。

    应用案例和使用建议


    跳线电线通常用于需要临时或永久改变电路布局的情况,例如进行故障排除、电路调试、设备维护等。以下是一些具体的应用实例:
    - PCB电路测试:在电路板测试过程中,跳线电线可以帮助工程师实现某些特殊功能的测试。
    - 模块化电路设计:在设计过程中,可以利用跳线电线来灵活配置电路连接。
    - 电路调整:在对电路进行微调时,跳线电线提供了便捷的连接方式。
    使用建议:
    - 在选择跳线电线时,应根据实际应用场景选择合适的外径尺寸。
    - 使用前检查电线外观,确保没有损坏或缺陷。
    - 安装时保持正确的焊接温度和时间,以保证焊接质量。

    兼容性和支持


    - 兼容性:跳线电线可以与各种标准的PCB板和其他电子元件配合使用。
    - 厂商支持:制造商提供详细的安装指南和技术支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 焊接不牢固 | 确保焊接温度和时间正确,使用清洁的焊接工具。 |
    | 跳线电线断路 | 检查线路是否有损坏,确保正确连接。 |
    | 电流过大导致烧毁 | 确认所选跳线电线的最大电流不超过其额定值。 |

    总结和推荐


    跳线电线凭借其多样化的规格、优异的导电性能和易于焊接的特点,在电子设备制造和维修中发挥着重要作用。这些特点使其在市场上具有较强的竞争力。总体而言,跳线电线是解决PCB板连接问题的理想选择。强烈推荐在电子设备的设计和维护中使用这类产品。

JPW-10-T-52-参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

JPW-10-T-52-数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 JPW-10-T-52- JPW-10-T-52-数据手册

JPW-10-T-52-封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.8922
5000+ ¥ 0.8731
库存: 0
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 0
