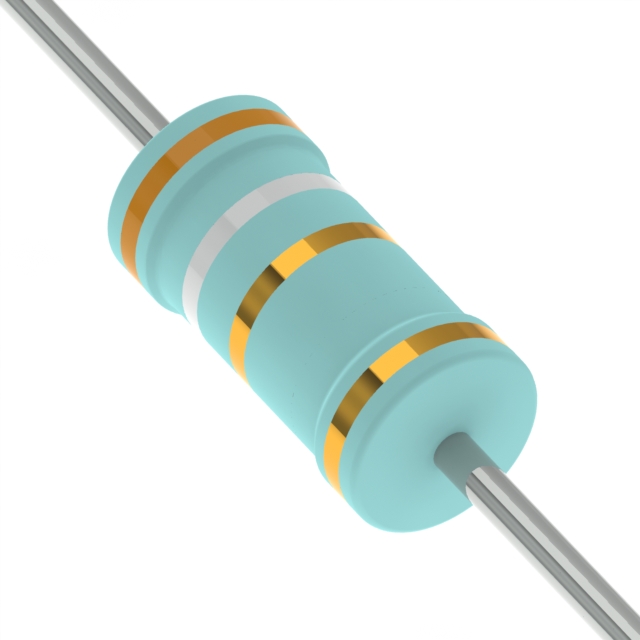

KNP3WSJT-52-3R9

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.9Ω ±5% 3W ±300ppm/℃ 插件 导线安装 15.5mm(长度)
供应商型号: ZT-KNP3WSJT-52-3R9
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP3WSJT-52-3R9

KNP3WSJT-52-3R9概述


    产品简介


    通过孔电阻(Through-Hole Resistor)是一种常见的电子元器件,用于电路中的阻值调节和电流限制。这类电阻广泛应用于各种电子设备中,如家用电器、汽车电子、通信设备和工业控制系统等。本文将以型号为KNP系列的电阻为例,详细介绍其技术参数、产品特点及应用场景。

    技术参数


    | 参数 | 规格 |

    | 尺寸(单位:毫米) | 正常系列(高x直径) | mini系列(高x直径) |
    | KNP-25 | 6.3±0.5 x 2.5±0.3 | 3.0 x 2.5±0.3 |
    | KNP-50 | 9.0±0.5 x 3.5±0.3 | 4.5 x 3.5±0.3 |
    | KNP100 | 11.5±1.0 x 4.6±0.5 | 5.5 x 4.6±0.5 |
    | KNP200 | 15.5±1.0 x 5.2±0.5 | 7.5 x 5.2±0.5 |
    | KNP300 | 17.5±1.0 x 6.2±0.5 | 9.0 x 6.2±0.5 |
    | KNP400 | 24.5±1.0 x 8.2±0.5 | 11.0 x 8.2±0.5 |
    | KNP500 | 24.5±1.0 x 8.2±0.5 | 11.0 x 8.2±0.5 |
    | KNP600 13.0 x 8.2±0.5 |
    | KNP700 13.0 x 8.2±0.5 |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围(±1%) | 0.1Ω - 150Ω | 0.1Ω - 150Ω |
    | 阻值范围(±5%) | 0.1Ω - 200Ω | 0.1Ω - 200Ω |
    | 温度系数 | ±300ppm/°C |
    | 工作温度范围 | -40°C 至 +200°C |

    产品特点和优势


    1. 高功率耐受:KNP系列电阻支持多种功率等级(1/4W至7W),能够满足不同应用场景的需要。
    2. 宽泛的阻值范围:提供多个精度选项(±1%和±5%),确保阻值的精确度。
    3. 高稳定性:适用于-40°C到+200°C的宽温范围,适合严苛环境下的使用。
    4. 防爆设计:采用多层防爆涂层(符合UL-94V-0标准),有效提高安全性。
    5. 优异的耐久性:通过一系列严格的性能测试,确保长期稳定可靠的工作。

    应用案例和使用建议


    应用案例:
    - 家用电器中的过载保护电路。
    - 汽车电子控制单元中的信号调理电路。
    - 工业自动化系统中的传感器接口电路。
    使用建议:
    - 在高温环境下使用时,根据手册中提供的降额曲线合理调整负载功率。
    - 在高频信号处理场合下,考虑并联多个小阻值电阻以减少电感效应的影响。
    - 连接时确保焊点牢固,避免因震动导致接触不良。

    兼容性和支持


    - 兼容性:KNP系列电阻具有较高的通用性,可以与其他同类产品或设备无缝对接。
    - 支持与维护:制造商提供全面的技术文档和支持服务,包括详细的应用指南、故障排除手册以及在线技术支持平台。

    常见问题与解决方案


    1. 问题:在高温环境中,电阻持续工作导致性能下降。
    解决方案:参照手册中的功率降额曲线,在高温环境下适当降低电阻的使用功率。
    2. 问题:焊接后出现虚焊现象。
    解决方案:检查焊接工艺,确保焊点充分加热且冷却均匀;若有必要,可重新进行焊接操作。
    3. 问题:在特定条件下,电阻出现了意外过载现象。
    解决方案:确认外部电路是否正常,排查可能导致过载的其他组件或环境因素,并按手册建议采取相应措施。

    总结和推荐


    综上所述,KNP系列电阻凭借其出色的功率耐受能力、宽广的温度适应范围以及卓越的安全性能,在各类工业及消费级电子产品中表现出色。尤其适合在高要求应用场景下使用。对于需要高度可靠性的项目,强烈推荐选择KNP系列电阻作为关键部件。

KNP3WSJT-52-3R9参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
通用封装 插件
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

KNP3WSJT-52-3R9数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP3WSJT-52-3R9 KNP3WSJT-52-3R9数据手册

KNP3WSJT-52-3R9封装设计

查看详情并下载
Symbol
Footprint
3D Model
