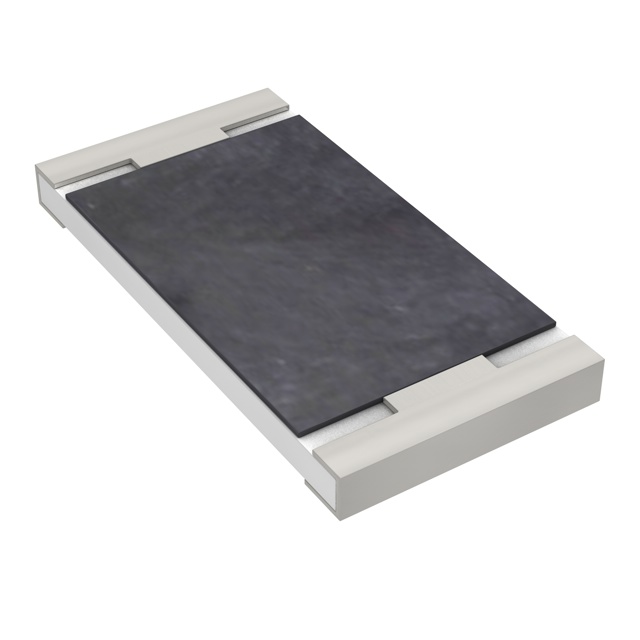

RC2512FK-7W360RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 360Ω ±1% 2W ±200ppm/℃ 2512 贴片安装
供应商型号: RC2512FK-7W360RL
供应商: 云汉优选
标准整包数: 4000
YAGEO/台湾国巨 贴片电阻 RC2512FK-7W360RL

RC2512FK-7W360RL概述


    产品简介


    RCL系列通用贴片电阻是雅格电通公司(Yageo)推出的一款适用于多种应用场景的电子元件。这些电阻器采用厚膜工艺制造,具有铅-Free端接,能够满足无铅要求,并且符合RoHS标准,不含卤素。这些电阻器的典型应用范围广泛,包括但不限于所有一般用途的电子设备。

    技术参数


    | 参数类别 | 规格 |

    | 尺寸 | 0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 容差 | ±0.1%, ±0.5%, ±1%, ±5% |
    | 包装类型 | 纸带包装(R)、凸板带包装(K)、防静电纸带包装(S) |
    | 电阻值 | 2-4位数字表示,如97R6 = 97.6Ω, 9K76 = 9760Ω, 1M = 1,000,000Ω |
    | 温度系数 | -55℃到+125℃(0075到0201),-55℃到+155℃(0402到2512) |
    | 最大工作电压 | 10V到300V不等 |
    | 最大过载电压 | 25V到500V不等 |
    | 工作环境 | -55℃到+155℃的温度范围内,相对湿度95%RH的湿热条件下都能正常工作 |
    | 额定功率 | 1/50W到2W不等 |
    | 推荐焊盘尺寸 | 见数据表“芯片电阻器安装” |

    产品特点和优势


    RCL系列通用贴片电阻具备诸多优势:
    - 环保材料:采用环氧树脂制作,符合RoHS和无卤素标准。
    - 高可靠性:通过多项测试验证,确保在各种工作环境下的稳定性和可靠性。
    - 节省空间:由于其体积小的特点,能够在PCB上节省空间,便于紧凑设计。
    - 广泛的适用性:适用于几乎所有的一般用途电子设备。

    应用案例和使用建议


    RCL系列通用贴片电阻常用于各类电子设备中,例如电池充电电路和直流-直流转换器中。其精确的阻值控制和稳定的电气特性使其成为电流检测的理想选择。具体使用时:
    - 电流检测:对于需要精确测量电流的应用,如电池充电电路或电源管理电路,建议选用低阻值的型号。
    - 负载分配:在需要多个负载均衡的应用场合,建议选择中等阻值的产品,以保证均衡效果。

    兼容性和支持


    该系列电阻器与同类贴片电阻器完全兼容,可轻松替换其他品牌产品。雅格电通提供详尽的技术文档和支持服务,包括但不限于安装指导、常见问题解答等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下出现异常阻值变化 | 确保在推荐的工作温度范围内使用 |
    | 电阻器在焊接过程中出现损坏 | 检查焊接条件是否符合规范,并按照规范进行操作 |
    | 电阻器无法正确读取阻值 | 确认标签是否清晰可见,或者重新检查安装位置 |

    总结和推荐


    RCL系列通用贴片电阻凭借其卓越的稳定性、可靠性和紧凑的设计,在众多应用场景中表现出色。它们不仅适用于一般的电子设备,还可以在特定的电流检测应用中发挥重要作用。因此,我们强烈推荐此系列产品给对质量和可靠性有严格要求的工程师和设计师。

RC2512FK-7W360RL参数

参数
电阻值 360Ω
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
通用封装 2512
安装方式 贴片安装
包装方式 卷带包装

RC2512FK-7W360RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC2512FK-7W360RL RC2512FK-7W360RL数据手册

RC2512FK-7W360RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1249
40000+ ¥ 0.1212
库存: 48000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 499.6
