KNP3WSJR-73-1R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1Ω ±5% 3W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: ZT-KNP3WSJR-73-1R
供应商: 海外现货
标准整包数: 1

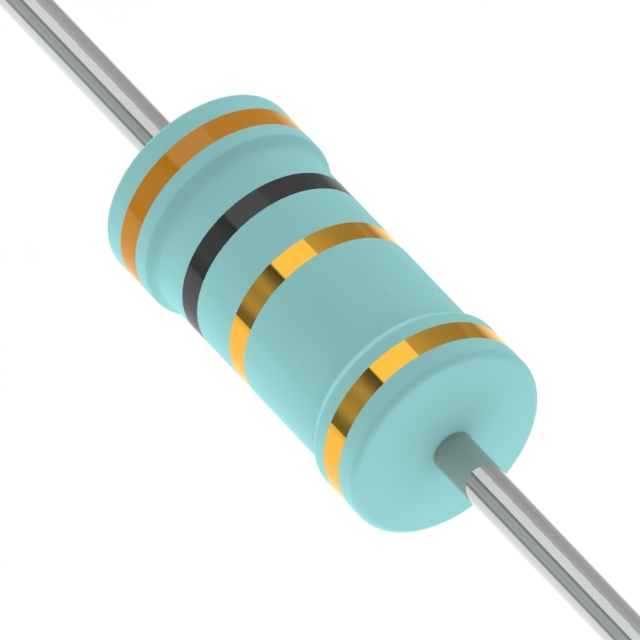

YAGEO/台湾国巨 通孔电阻 KNP3WSJR-73-1R

KNP3WSJR-73-1R概述

    通过孔电阻器技术手册

    产品简介


    通过孔电阻器(Through-hole resistor)是一种基本的电子元件,广泛应用于各种电路设计中。本手册所描述的产品系列为KNP系列,包含了多种不同尺寸和功率等级的电阻器,适用于多种不同的应用场景。KNP系列电阻器以其高性能和可靠性而著称,在汽车电子、工业自动化、医疗设备等领域有着广泛应用。

    技术参数


    KNP系列通过孔电阻器具有如下技术参数:
    | 参数 | 规格 |

    | 尺寸规格 | KNP-25: 6.3mm ± 0.5mm, 2.5mm ± 0.3mm |
    KNP-50: 9.0mm ± 0.5mm, 3.5mm ± 0.3mm |
    KNP100: 11.5mm ± 1.0mm, 4.6mm ± 0.5mm |
    KNP200: 15.5mm ± 1.0mm, 5.2mm ± 0.5mm |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围(±1%) | 0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ |
    | 阻值范围(±5%) | 0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ |
    | 工作温度范围 | -40°C至+200°C |
    | 温度系数 | ±300ppm/°C |

    产品特点和优势


    KNP系列通过孔电阻器具备以下特点和优势:
    1. 高精度阻值:提供±1%和±5%两种阻值精度,确保在精密电路中的准确性和稳定性。
    2. 大功率范围:支持从1/4W到7W的大功率,满足各种高负载需求。
    3. 高耐温性:可在极端环境下工作,最大工作温度可达+200°C,适用范围广。
    4. 防火防爆设计:多层涂层设计符合UL-94V-0标准,确保安全可靠。
    5. 优良的环境适应性:通过多项严格测试,包括高温高湿测试、温度循环测试和耐热冲击测试,确保长期稳定运行。

    应用案例和使用建议


    KNP系列通过孔电阻器广泛应用于汽车电子、工业自动化、医疗设备等领域。例如,在汽车点火系统中,KNP系列电阻器可以用于点火线圈的电路中,确保稳定供电。在工业控制板中,这些电阻器可用于电源稳压和电流检测环节。
    使用建议:
    - 在高功率应用场合,需根据环境温度合理调整电阻器的额定功率,避免过载。
    - 为了保证长期可靠性,建议在潮湿环境中定期进行绝缘电阻测试。
    - 在高温环境下使用时,注意监测电阻器的温度变化,防止过热导致损坏。

    兼容性和支持


    KNP系列电阻器与大多数常见的电路板和电子设备兼容。制造商提供详细的技术支持,包括产品选型指导、安装使用说明和技术咨询。此外,还提供产品认证和质量保证服务,确保客户可以放心使用。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下出现异常?
    - 解决方案:检查是否按要求降额使用,确保环境温度不超过产品允许的工作温度范围。

    2. 问题:焊接过程中电阻器出现损坏?
    - 解决方案:确认焊锡温度是否过高,应按照规范操作并确保焊点牢固。
    3. 问题:电阻值漂移较大?
    - 解决方案:检查是否符合要求的温度系数,必要时更换精度更高的电阻器。

    总结和推荐


    总体而言,KNP系列通过孔电阻器凭借其高精度、大功率范围和优良的环境适应性,成为众多应用场景中的理想选择。在设计电路时,应充分考虑具体的应用环境和需求,以实现最佳性能。因此,强烈推荐使用KNP系列通过孔电阻器,尤其适用于对性能和可靠性有较高要求的应用场合。

KNP3WSJR-73-1R参数

参数
电阻值
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP3WSJR-73-1R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP3WSJR-73-1R KNP3WSJR-73-1R数据手册

KNP3WSJR-73-1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
