首页  >  产品百科  >  KNP100JR-52-100R

KNP100JR-52-100R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 13-KNP100JR-52-100RTR-ND
供应商: Digi-Key
标准整包数: 1

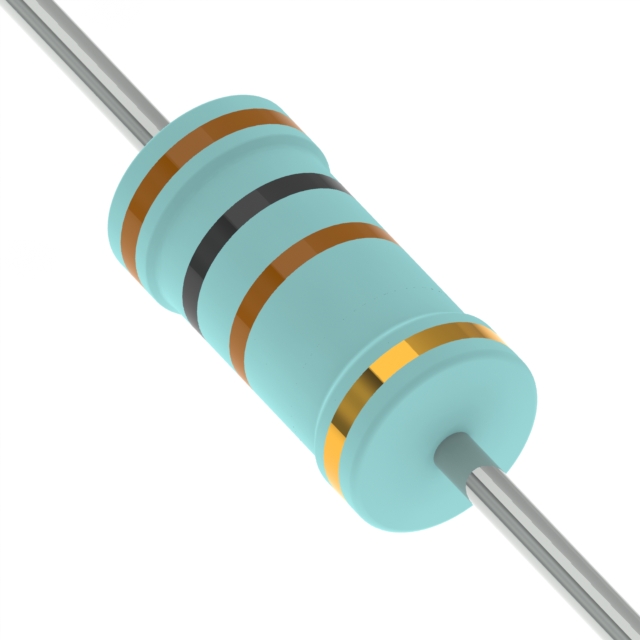

YAGEO/台湾国巨 通孔电阻 KNP100JR-52-100R

KNP100JR-52-100R概述


    产品简介


    通过孔电阻器(Through-hole resistor)是一种常用的电子元件,主要用于电路中的分压、限流及信号传输等功能。本手册详细介绍了一种型号为KNP系列的正常与迷你型电阻器,包括KNP-25、KNP-50、KNP100等,这些电阻器广泛应用于工业控制、通信设备、医疗仪器、航空航天等领域。

    技术参数


    - 尺寸:
    - KNP-25:直径(DH) 6.3±0.5 mm,长度(HL) 28±2.0 mm
    - KNP-50:直径(DH) 9.0±0.5 mm,长度(HL) 26±2.0 mm
    - KNP100:直径(DH) 11.5±1.0 mm,长度(HL) 35±2.0 mm
    - KNP200:直径(DH) 15.5±1.0 mm,长度(HL) 33±2.0 mm
    - KNP300:直径(DH) 17.5±1.0 mm,长度(HL) 32±2.0 mm
    - KNP400/KNP500/KNP700:直径(DH) 24.5±1.0 mm,长度(HL) 38±2.0 mm
    - 额定功率:
    - KNP-25:0.25W、0.5W、1W、2W、3W
    - KNP-50:0.25W、0.5W、1W、2W、3W、4W
    - KNP100:0.25W、0.5W、1W、2W、3W、4W、5W、7W
    - KNP200/KNP300/KNP400/KNP500/KNP600/KNP700:同上
    - 最大工作电压:随电阻值变化,通常小于或等于额定连续工作电压(RCWV)
    - 阻值范围:
    - ±1%:0.1Ω 至 6.2KΩ
    - ±5%:0.1Ω 至 6.8KΩ
    - 温度系数:±300 ppm/°C
    - 工作温度范围:-40°C 至 +200°C
    - 绝缘电压:250V 至 400V

    产品特点和优势


    KNP系列通过孔电阻器具有以下几个显著特点:
    - 高温稳定性:工作温度范围宽达-40°C 至 +200°C,适用于极端环境。
    - 高精度:阻值范围广且精度高(±1% 或 ±5%),适用于精密测量和控制电路。
    - 稳健设计:采用多层阻燃涂层,满足UL-94V-0标准,具备过载测试认证(UL-1412),确保安全可靠。
    - 长寿命:在高温环境下,额定功率需要降额使用以延长使用寿命。
    - 广泛应用:广泛应用于各种工业和消费电子设备,包括通信设备、医疗仪器、航空航天等。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化设备中的电流限制和分压。
    - 通信设备:作为负载电阻或阻抗匹配元件。
    - 医疗仪器:用于电流和电压的精确测量。
    - 航空航天:适应极端环境下的可靠运行。
    使用建议
    - 在高温环境中使用时,应考虑降额使用以避免过热损坏。
    - 在精密应用场合,优先选择±1%精度的型号。
    - 注意正确连接和焊接,避免由于不当操作导致的损坏。

    兼容性和支持


    - 兼容性:与市场上主流的焊接设备和检测工具兼容,便于安装和测试。
    - 技术支持:制造商提供详细的技术文档和在线支持服务,包括技术咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下出现烧毁现象。
    - 解决方案:检查实际工作环境温度,确认是否超过额定温度范围,并适当降低额定功率使用。

    2. 问题:电阻值误差超出预期。
    - 解决方案:确认是否选择了正确的阻值范围,并进行重新校准或更换精度更高的型号。

    3. 问题:电阻器耐久性不足,频繁失效。
    - 解决方案:检查焊接质量和使用环境,确认是否存在过载或过热现象,并采取相应的保护措施。

    总结和推荐


    综上所述,KNP系列通过孔电阻器以其卓越的高温稳定性和高精度,在多种应用场景中表现出色。适用于广泛的工业和消费电子产品中。强烈推荐使用这款产品,特别是对于对温度和精度要求较高的应用场合。

KNP100JR-52-100R参数

参数
电阻值 100Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-52-100R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-52-100R KNP100JR-52-100R数据手册

KNP100JR-52-100R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0773 ¥ 0.6409
4000+ $ 0.0709 ¥ 0.5875
10000+ $ 0.0638 ¥ 0.529
14000+ $ 0.0616 ¥ 0.5105
20000+ $ 0.0594 ¥ 0.4924
50000+ $ 0.0546 ¥ 0.4524
100000+ $ 0.0516 ¥ 0.4273
200000+ $ 0.0503 ¥ 0.4168
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1281.8
直接购买
加入购物车
