CFR50SJT-52-300R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 300Ω ±5% 500mW -350ppm/℃~500ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-CFR50SJT-52-300R
供应商: 海外现货
标准整包数: 1

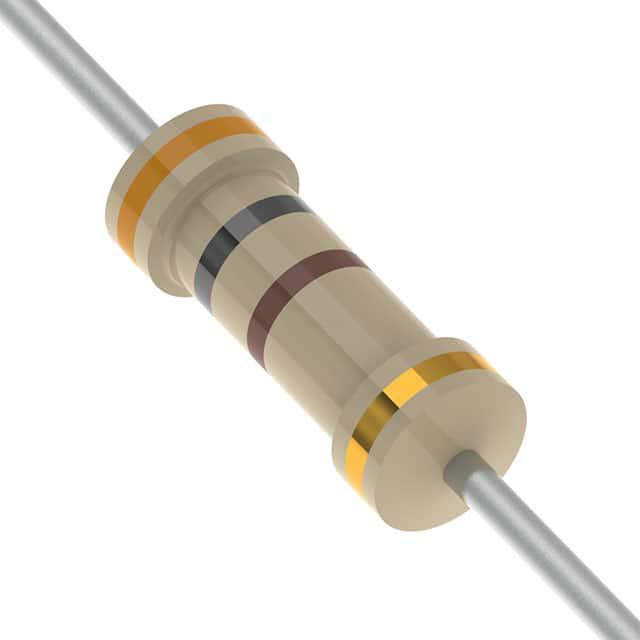

YAGEO/台湾国巨 通孔电阻 CFR50SJT-52-300R

CFR50SJT-52-300R概述

    碳膜电阻技术手册

    产品简介


    碳膜电阻是通过将高纯度碳涂覆在高品质陶瓷棒上制成的一种薄膜电阻。经过螺旋槽切割后,电解铜焊接于两端盖上。之后,这些电阻器被一层棕色清漆覆盖。它们被广泛应用于各种电子设备中,特别是在工业控制、通信系统及家用电器中。

    技术参数


    - 尺寸规格:
    - 型号:CFR-12、CFR-25、CFR-50、CFR100、CFR200
    - 外径(D):3.4mm±0.3、6.3mm±0.5、9.0mm±0.5、11.5mm±1.0、15.5mm±1.0
    - 长度(L):1.9mm±0.2、2.4mm±0.2、3.3mm±0.3、4.5mm±0.5、5.0mm±0.5
    - 电阻:1Ω 至 10MΩ(E24系列)
    - 额定功率:1/6W、1/4W、1/2W、1W、2W、3W
    - 最大工作电压:150V、200V、250V、300V、350V、400V、500V
    - 温度系数:根据具体型号不同,范围为 -1500ppm/°C 至 +350ppm/°C
    - 工作温度范围:-55°C 至 +155°C
    - TCR(温度系数电阻率):详见表1

    产品特点和优势


    1. 高精度:电阻值误差仅为 ±2% 或 ±5%,保证了稳定性和准确性。
    2. 高可靠性:通过多项严格的环境测试,如湿热试验、耐热循环等,确保了长期使用的可靠性和稳定性。
    3. 宽工作温度范围:能够适应极端的工作环境,适合工业应用。
    4. 易于焊接和组装:镀锡连接引脚便于焊接和集成到电路板中。

    应用案例和使用建议


    - 应用场景:这些电阻器广泛应用于通信设备、消费电子产品、工业控制系统等领域。
    - 使用建议:在高温度环境下工作时,需根据实际温度降额使用,以避免因过载而损坏。


    兼容性和支持


    - 兼容性:这些电阻器可以与其他标准电阻器和电子元件兼容。
    - 支持:制造商提供技术支持和售后服务,如需特殊要求可联系厂商定制。

    常见问题与解决方案


    - Q1:在高温环境下,如何选择合适的功率等级?
    - A1:根据实际温度环境进行降额使用,避免因过载而损坏。
    - Q2:如何确保焊接质量?
    - A2:严格控制焊接温度和时间,确保覆盖率达到95%以上。
    - Q3:产品是否防水?
    - A3:这些电阻器具有良好的防潮性能,但不完全防水,建议在湿度较高的环境中使用防水保护措施。

    总结和推荐


    这款碳膜电阻以其高精度、高可靠性及广泛的温度适用范围,在众多应用场景中表现出色。对于需要高性能、高可靠性的电子设备而言,是一款理想的选择。强烈推荐使用这些电阻器。

CFR50SJT-52-300R参数

参数
电阻值 300Ω
精度 ±5%
额定功率 500mW
温度系数 -350ppm/℃~500ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

CFR50SJT-52-300R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR50SJT-52-300R CFR50SJT-52-300R数据手册

CFR50SJT-52-300R封装设计

查看详情并下载
Symbol
Footprint
3D Model
