首页  >  产品百科  >  NKN-50JT-52-5R6

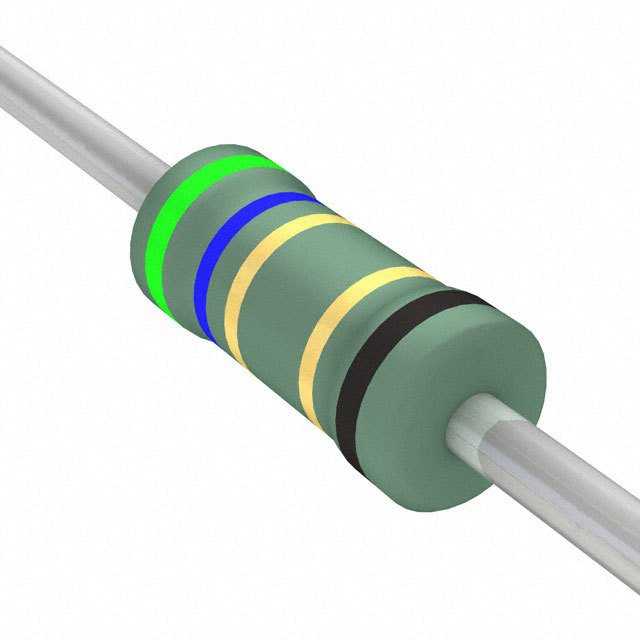

NKN-50JT-52-5R6

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.6Ω ±5% 500mW 通孔安装 9mm(长度)
供应商型号: ZT-NKN-50JT-52-5R6
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 NKN-50JT-52-5R6

NKN-50JT-52-5R6概述

    通过孔电阻器:高性能与多功能性的完美结合

    产品简介


    通过孔电阻器是一种广泛应用的电子元件,主要用于电流控制和电压调节。这种类型的电阻器因其高功率处理能力和可靠性而在工业、汽车和消费电子领域备受青睐。主要功能包括限流、分压和阻抗匹配等。它们特别适合应用于需要高稳定性、高温环境或承受过载能力的场合。

    技术参数


    - 功率等级: 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值容差: ±2%, ±5%
    - 温度系数: ±300ppm/°C
    - 额定连续工作电压: 随电阻值变化而不同(最大为功率等级×电阻值)
    - 最大工作电压: 见上表所示
    - 耐热温度范围: -40°C 至 +200°C
    - 额定负载曲线: 见下图
    - 涂层特性: 绿色火焰防护涂层符合UL-94V-0标准
    - 短时过载测试: 10次额定功率,持续5秒
    - 绝缘耐压测试: 测试电压见上表,无击穿
    - 溶剂耐性: 使用异丙醇(IPA)浸泡5分钟,无涂层和标记损坏
    - 耐潮性: 40±2°C,90-95% RH,持续56天,加载0.1倍额定连续工作电压
    - 耐温循环测试: 在-55°C、室温及+155°C之间循环5次
    - 焊接耐热性: 在260±3°C浸入3±0.5秒,无显著变化

    产品特点和优势


    通过孔电阻器以其出色的过载保护能力著称,特别设计的多层涂层满足UL-94V-0标准,确保在高负载条件下仍能安全稳定工作。此外,这些电阻器具备优异的温度系数,保证在极端温度环境下仍能保持稳定性能。特别适用于工业自动化、仪器仪表、汽车电子等领域,提供可靠且高效的能量控制解决方案。

    应用案例和使用建议


    这些电阻器广泛用于各种电源管理电路中,如直流变换器和稳压电源。例如,在一个汽车电子系统中,这类电阻器可以用于电压降压和电流限制。建议在使用时严格遵守额定功率限制,尤其是在环境温度超过40°C的情况下,需按照给定的降额曲线进行调整以确保长期可靠运行。

    兼容性和支持


    通过孔电阻器通常可与其他标准电子组件轻松搭配使用,符合行业通用尺寸标准。制造商提供详尽的技术文档和支持服务,确保用户能够正确安装和维护这些组件。

    常见问题与解决方案


    - 问题1: 电阻器在高负载下工作时发热严重。
    - 解决办法: 确保按照额定功率曲线降额使用,避免长时间超负荷运行。
    - 问题2: 电阻器表面出现裂纹。
    - 解决办法: 检查是否遭受过机械应力损伤,如有必要,更换新的电阻器。
    - 问题3: 在焊接过程中发现焊点不均匀。
    - 解决办法: 调整焊接温度和时间,确保焊接工艺的一致性。

    总结和推荐


    总体而言,通过孔电阻器凭借其卓越的性能、稳定的工作特性和广泛的适用性,成为了许多复杂电子系统的理想选择。推荐给那些对电子元件质量和可靠性有高要求的应用场合,无论是工业控制还是消费电子产品设计。

NKN-50JT-52-5R6参数

参数
电阻值 5.6Ω
精度 ±5%
额定功率 500mW
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

NKN-50JT-52-5R6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 NKN-50JT-52-5R6 NKN-50JT-52-5R6数据手册

NKN-50JT-52-5R6封装设计

查看详情并下载
Symbol
Footprint
3D Model
