AT0805BRD072KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: AT0805BRD072KL
供应商: 国内现货
标准整包数: 5000

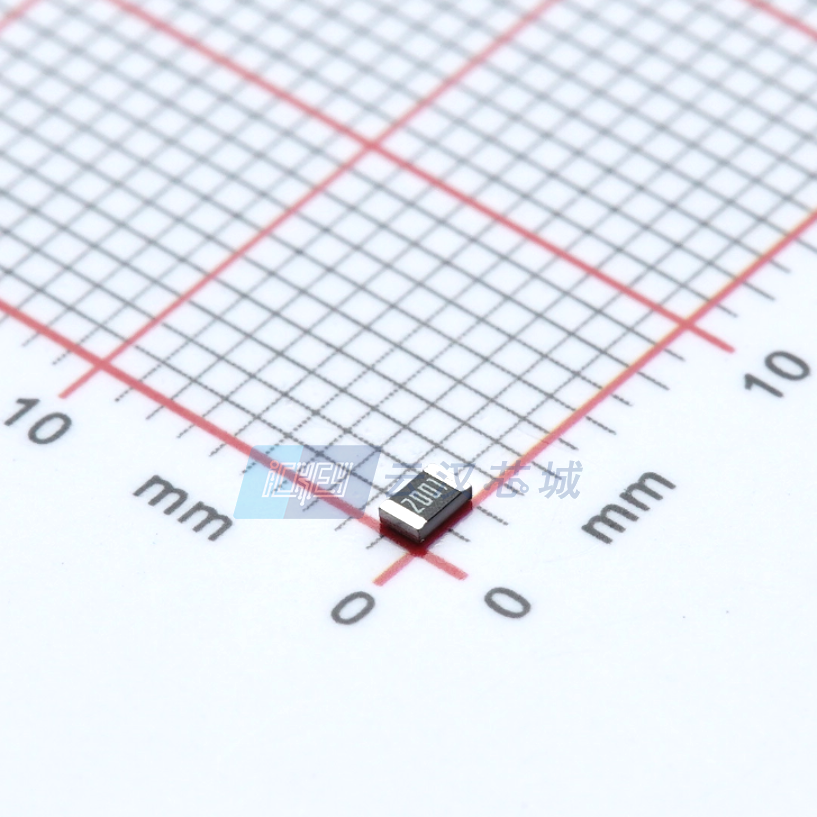

YAGEO/台湾国巨 贴片电阻 AT0805BRD072KL

AT0805BRD072KL概述

    # 高品质汽车级薄膜芯片电阻AT系列技术手册

    产品简介


    本手册介绍了AT系列高品质汽车级薄膜芯片电阻。此系列电阻具有精密和高稳定性的特点,主要应用于汽车电子、工业及医疗设备、测试测量设备以及电信领域。其通过先进的薄膜工艺制造,并符合无铅焊接标准,且符合RoHS规范,环保且高效。

    技术参数


    AT系列电阻涵盖尺寸范围从0402到1206,精度为0.1%至1%,温度系数为15 ppm/°C至50 ppm/°C。具体的技术参数如下:
    - 尺寸:0402/0603/0805/1206
    - 精度:±0.1%,±0.25%,±0.5%,±1%
    - 包装类型:纸带包装
    - 温度系数:±15 ppm/°C,±25 ppm/°C,±50 ppm/°C
    - 最大工作电压:AT0402 - 50 V;AT0603 - 75 V;AT0805 - 150 V;AT1206 - 200 V
    - 最大过载电压:AT0402 - 100 V;AT0603 - 150 V;AT0805 - 300 V;AT1206 - 400 V
    - 电阻范围:10 Ω 至 1 MΩ
    - 额定功率:AT0402 - 1/16 W;AT0603 - 1/10 W;AT0805 - 1/8 W;AT1206 - 1/4 W
    - 耐硫化大气性能:优越
    - 湿敏等级:MSL 1

    产品特点和优势


    AT系列电阻具备多种优势,包括:
    - AEC-Q200认证:适用于汽车级应用
    - 抗硫化性能:在含有硫的大气环境中表现出色
    - 环保:采用无铅和无卤素材料,减少有害物质排放
    - 可靠性高:满足严苛的工作环境要求
    - 非限制性材料:确保所有材料均符合环保标准

    应用案例和使用建议


    应用案例
    AT系列电阻广泛应用于以下领域:
    - 汽车电子:如车载导航系统、车灯控制系统
    - 工业设备:如自动化生产线控制单元
    - 医疗设备:如生命监测系统
    - 测试测量设备:如信号调理模块
    - 电信设备:如通信基站的电源管理模块
    使用建议
    - 确保选择合适尺寸的电阻以适应具体应用场景
    - 注意不同尺寸型号的额定功率和最大工作电压差异,合理设计电路
    - 在高温环境下使用时需注意散热,避免超过最大工作温度
    - 优先考虑AT系列电阻的高精度和稳定性,在关键测量和控制回路中使用

    兼容性和支持


    AT系列电阻具有良好的兼容性,可与同类电子元器件无缝对接,方便集成到各类设备中。制造商提供了详细的产品文档和支持服务,包括但不限于包装规格、装配指南和测试报告,确保用户能够正确安装和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长期高温环境下工作导致性能下降 | 定期进行功能测试,保持散热良好,避免超负荷运行 |
    | 在恶劣环境下硫化现象影响电阻寿命 | 选择抗硫化型号并定期检查防护措施 |

    总结和推荐


    综上所述,AT系列电阻凭借其高精度、高稳定性和优良的环境适应性,成为多个行业领域内首选的电子元件之一。鉴于其卓越的表现和广泛应用前景,我们强烈推荐此系列产品用于各类高可靠性需求的应用场合。无论是在汽车、工业还是医疗设备中,AT系列电阻都将发挥其不可或缺的作用。

AT0805BRD072KL参数

参数
电阻值 2KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT0805BRD072KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AT0805BRD072KL AT0805BRD072KL数据手册

AT0805BRD072KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.3396
50000+ ¥ 0.3294
库存: 380000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1698
