FMP300JR-73-270R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 270Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-270R
供应商: 海外现货
标准整包数: 1

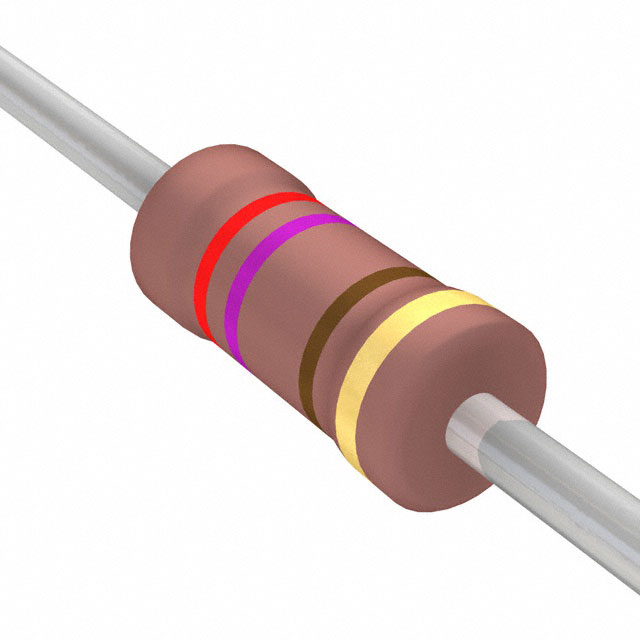

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-270R

FMP300JR-73-270R概述

    FMP系列金属膜高功率电阻器

    产品简介


    FMP系列金属膜高功率电阻器是专为高功率需求而设计的产品。它们通过真空溅射系统沉积多层混合金属合金及钝化材料到经过仔细处理的高品质陶瓷基板上。经过螺旋槽切割并在端帽上焊接锡连接铜导线后,这些电阻器会涂上一层粉色的耐热漆。这类电阻器广泛应用于各种高功率场合,如电源管理、电机驱动等领域。

    技术参数


    - 尺寸规格(mm)
    - FMP-50: 直径 3.4±0.3, 高度 1.9±0.2, 轴长 28±2.0, 引脚直径 0.45±0.05
    - FMP100: 直径 6.3±0.5, 高度 2.4±0.2, 轴长 28±2.0, 引脚直径 0.55±0.05
    - FMP200: 直径 9.0±0.5, 高度 3.9±0.3, 轴长 26±2.0, 引脚直径 0.55±0.05
    - FMP3WS: 直径 11.5±1.0, 高度 4.5±0.5, 轴长 35±2.0, 引脚直径 0.8±0.05
    - FMP300: 直径 15.5±1.0, 高度 5.0±0.5, 轴长 33±2.0, 引脚直径 0.8±0.05
    - 功率等级
    1/2W, 1W, 2W, 3W
    - 阻值容差
    ±1%, ±5%
    - 温度系数
    ±100ppm/°C
    - 绝缘电压测试
    300V, 500V
    - 最大工作电压
    200V (FMP-50), 350V (FMP100), 500V (FMP200), 750V (FMP3WS)
    - 最高过载电压
    400V (FMP-50), 600V (FMP100), 700V (FMP200), 1,000V (FMP3WS)
    - 环境温度范围
    -55°C 到 +155°C

    产品特点和优势


    - 高可靠性: 通过严格的绝缘、耐热和耐湿测试,确保在恶劣环境下的稳定工作。
    - 高精度: 阻值容差低至±1%,保证高精度要求。
    - 高功率承受能力: 可承受高达3W的功率,适合高功率电路应用。
    - 优异的耐高温性能: 高温环境中依然保持稳定的性能。

    应用案例和使用建议


    - 电源管理: 在电源转换和调节中使用,可有效管理和分配电能。
    - 电机驱动: 在高功率电机驱动系统中使用,确保系统稳定运行。
    - 负载能力: 当工作温度超过70°C时,需根据RCWV曲线降低功率。

    兼容性和支持


    - 与其他标准的电路板和电气设备具有良好的兼容性。
    - 厂商提供详细的技术支持和维护服务,帮助用户更好地理解和使用这些电阻器。

    常见问题与解决方案


    - 问题: 高温环境下稳定性下降。
    - 解决方案: 使用FMP系列中的高温型号,并严格按照RCWV曲线操作,以减少功率损耗。
    - 问题: 安装过程中易损坏引脚。
    - 解决方案: 确保安装过程中轻拿轻放,并使用正确的工具进行焊接,避免强力按压引脚。

    总结和推荐


    FMP系列金属膜高功率电阻器凭借其高精度、高功率承受能力和优良的环境适应性,在高功率应用中表现出色。特别是针对电源管理和电机驱动等高负荷场景,其出色的稳定性和可靠性使其成为首选产品。推荐在需要高可靠性的高功率应用中使用此系列产品。

FMP300JR-73-270R参数

参数
电阻值 270Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300JR-73-270R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-270R FMP300JR-73-270R数据手册

FMP300JR-73-270R封装设计

查看详情并下载
Symbol
Footprint
3D Model
