FMP300JR-73-1R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-1R2
供应商: 海外现货
标准整包数: 1

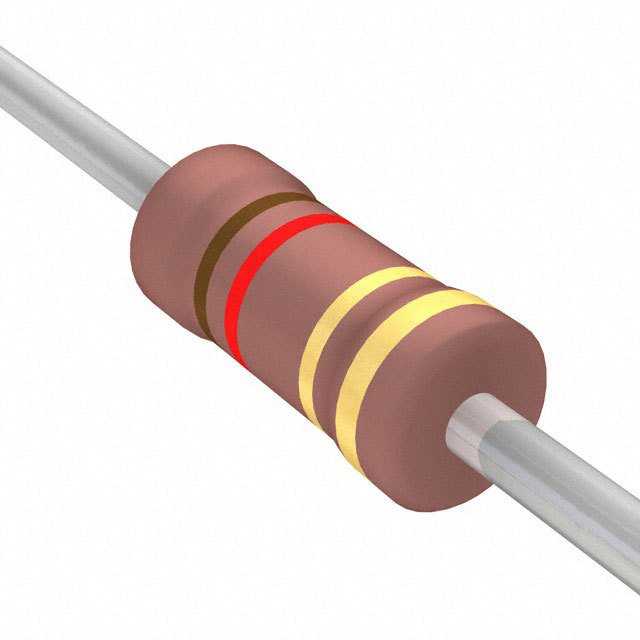

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-1R2

FMP300JR-73-1R2概述

    通过孔电阻器:FMP系列金属膜高功率电阻

    产品简介


    通过孔电阻器是一种常用的电子元器件,广泛应用于电源、通信设备、仪器仪表等领域。本文将详细介绍FMP系列金属膜高功率电阻,这一系列电阻以其卓越的性能和可靠性,在众多应用场景中表现出色。

    技术参数


    FMP系列金属膜高功率电阻的主要技术参数如下:
    | 参数 | 规格 |

    | 尺寸(单位:毫米) | FMP-50:3.4±0.3 x 1.9±0.2 x 28±2.0 x 0.45±0.05 |
    FMP100:6.3±0.5 x 2.4±0.2 x 28±2.0 x 0.55±0.05 |
    FMP200:9.0±0.5 x 3.9±0.3 x 26±2.0 x 0.55±0.05 |
    FMP3WS:11.5±1.0 x 4.5±0.5 x 35±2.0 x 0.8±0.05 |
    FMP300:15.5±1.0 x 5.0±0.5 x 33±2.0 x 0.8±0.05 |
    | 额定功率 | 1/2W, 1W, 2W, 3W |
    | 阻值范围 | 1Ω - 4.7MΩ |
    | 额定连续工作电压 | 依据功率等级与阻值计算出的最小值或最大工作电压 |
    | 最大工作电压 | FMP-50:200V |
    FMP100:350V |
    FMP200:500V |
    FMP3WS:750V |
    | 温度系数 | ±100ppm/°C,±50ppm/°C (FMP-50与FMP100型,R≥10Ω时) |

    产品特点和优势


    FMP系列金属膜高功率电阻具有以下特点和优势:
    1. 高可靠性和稳定性:采用真空溅射系统制造,多层金属合金和改性材料涂覆在高纯度陶瓷基板上,保证了电阻的长期稳定运行。
    2. 优异的温度系数:低至±50ppm/°C的温度系数使得FMP系列电阻在宽温范围内保持稳定的阻值。
    3. 高强度涂层:粉色涂层不仅美观,还能提供额外的防潮和抗氧化保护。
    4. 严格的测试标准:按照IEC 60115-1标准进行了多项严苛的性能测试,确保其在恶劣环境下依然表现优异。

    应用案例和使用建议


    FMP系列金属膜高功率电阻广泛应用于电源管理、电机驱动、通讯设备、医疗设备等场合。在设计应用电路时,需要根据具体的工作条件选择合适的功率等级。例如,在某些高压环境中,可以优先选择FMP300型号以满足更高的电压要求。同时,需要注意环境温度对电阻性能的影响,特别是当工作温度超过70°C时,应根据额定负载曲线进行适当的降额使用。

    兼容性和支持


    FMP系列金属膜高功率电阻易于与其他主流电路板和连接器兼容。制造商提供全面的技术支持,包括详细的产品资料、样品申请和技术咨询。此外,针对特定的应用需求,还可以提供定制化服务。

    常见问题与解决方案


    - 问题1:在高温环境下,FMP系列电阻的额定功率如何调整?
    - 解决方案:参考“额定负载曲线图”,在温度高于70°C时进行适当降额使用,避免因过热而损坏。

    - 问题2:如何判断FMP系列电阻是否符合绝缘性能标准?
    - 解决方案:查看产品认证报告,确认其已通过IEC 60115-1标准下的绝缘性能测试,具体细节可参考产品手册。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻凭借其优异的温度稳定性、可靠的性能以及广泛的适用性,在电力、通信及医疗设备等领域拥有显著优势。对于需要高可靠性和高性能电阻的应用场合,强烈推荐选用FMP系列产品。

FMP300JR-73-1R2参数

参数
电阻值 1.2Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-1R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-1R2 FMP300JR-73-1R2数据手册

FMP300JR-73-1R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
