KNP100JR-73-51R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 51Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 13-KNP100JR-73-51RTR-ND
供应商: Digi-Key
标准整包数: 1

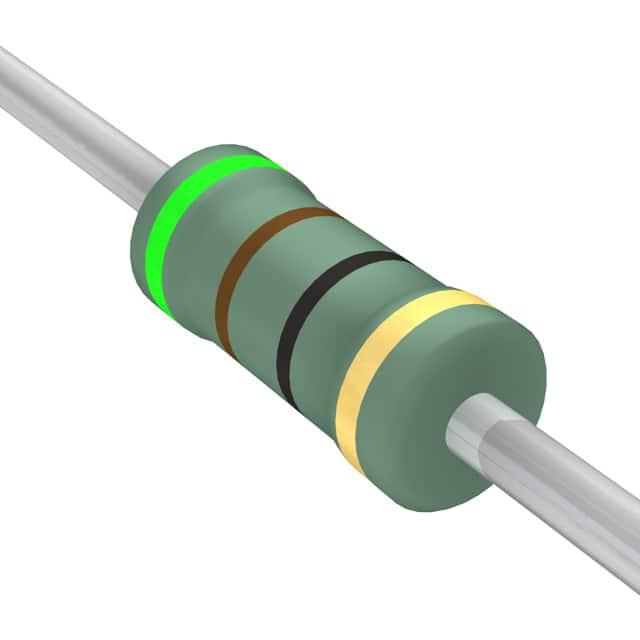

YAGEO/台湾国巨 通孔电阻 KNP100JR-73-51R

KNP100JR-73-51R概述

    通过孔电阻器技术手册

    产品简介


    通过孔电阻器(Through-hole Resistor)是一种广泛应用于电子设备中的基本元件。本系列电阻器采用独特的陶瓷杆结构,单层绕线,具备出色的耐高温、耐高压特性。它们的主要功能是限流、分压和匹配电路阻抗。这些电阻器适用于各种工业控制、消费电子、汽车电子、医疗设备以及通信设备等领域。

    技术参数


    | 规格 | 参数 |

    | 尺寸 | KNP-25:直径=6.3mm,长度=28mm
    KNP-50:直径=9.0mm,长度=26mm
    KNP100:直径=11.5mm,长度=35mm
    KNP200:直径=15.5mm,长度=33mm
    KNP300:直径=17.5mm,长度=32mm
    KNP400/KNP500/KNP600/KNP700:直径=24.5mm,长度=38mm |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围 | ±1%:0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ
    ±5%:0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ |
    | 温度系数 | ±300ppm/°C |
    | 工作温度范围 | -40°C 至 +200°C |

    产品特点和优势


    1. 高可靠性:这些电阻器采用了火焰保护多层涂层,符合UL-94V-0标准,能够在过载测试中通过UL-1412测试。
    2. 宽泛的阻值范围:提供±1%和±5%的精度选项,适用于不同精度要求的应用。
    3. 耐温特性:可在极端温度条件下稳定工作,工作温度范围从-40°C到+200°C。
    4. 功率等级多样化:支持从1/4W到7W的不同功率等级,满足各种应用场景的需求。

    应用案例和使用建议


    - 工业控制:在工业自动化系统中用于电流限制和电压分配。
    - 消费电子:在电源适配器、灯具等设备中使用。
    - 汽车电子:用于汽车内部的各种电子控制系统。
    - 医疗设备:在医疗监控设备中用于精确测量和信号处理。
    使用建议:
    - 在高温环境下使用时,需要根据环境温度调整功率等级,以避免过热损坏。
    - 选择适合应用场合的阻值和精度等级,确保电路性能最优。

    兼容性和支持


    这些电阻器可以方便地安装在标准PCB板上,并且与其他电子元器件具有良好的兼容性。制造商提供全面的技术支持和售后服务,确保用户能够高效使用这些电阻器。

    常见问题与解决方案


    1. 问题:在高温环境下电阻器功率不足。
    - 解决方案:选择更高功率等级的电阻器,或者使用散热器辅助散热。
    2. 问题:阻值超出允许范围。
    - 解决方案:检查连接方式和焊接质量,必要时重新校准。
    3. 问题:电气性能不稳定。
    - 解决方案:确认安装环境无干扰源,且连接稳固。

    总结和推荐


    通过孔电阻器以其广泛的阻值范围、高可靠性、宽泛的工作温度范围以及多样化的功率等级,在众多应用场景中表现出色。特别是在工业控制和消费电子领域,这些电阻器展现了卓越的性能。因此,强烈推荐这些电阻器用于对精度和稳定性要求较高的电子设计项目中。
    以上是对通过孔电阻器的技术手册内容进行的整理和提炼。希望这份报告能为您的设计和采购决策提供有力的支持。

KNP100JR-73-51R参数

参数
电阻值 51Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-51R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-51R KNP100JR-73-51R数据手册

KNP100JR-73-51R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0773 ¥ 0.6409
4000+ $ 0.0709 ¥ 0.5875
10000+ $ 0.0638 ¥ 0.529
14000+ $ 0.0616 ¥ 0.5105
20000+ $ 0.0594 ¥ 0.4924
50000+ $ 0.0546 ¥ 0.4524
100000+ $ 0.0516 ¥ 0.4273
200000+ $ 0.0503 ¥ 0.4168
库存: 6000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1281.8
