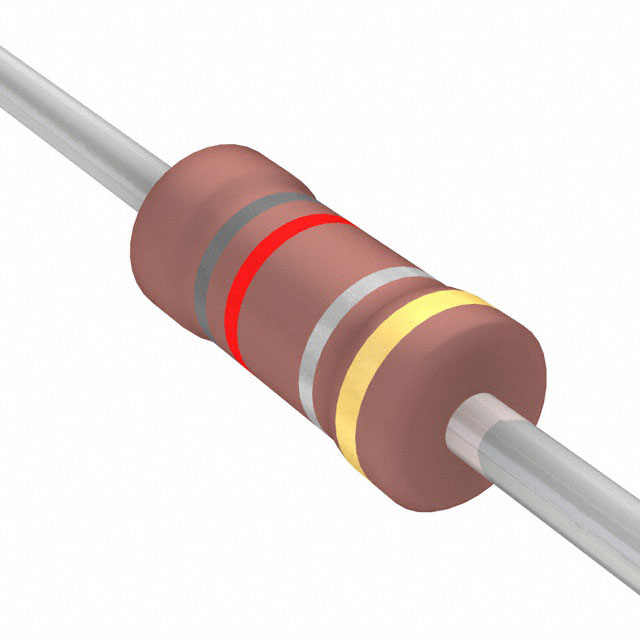

FMP100JT-52-0R82

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 820mΩ ±5% 1W ±100ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-0R82
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JT-52-0R82

FMP100JT-52-0R82概述

    金属膜高功率电阻产品技术手册

    产品简介


    金属膜高功率电阻(FMP系列)是通过真空溅射系统制造的,该系统将多层混合金属合金和保护材料沉积到经过精心处理的高级陶瓷基板上。这种电阻具有良好的稳定性和可靠性,适用于多种高功率应用场景。

    技术参数


    - 尺寸规格:
    - FMP-50:直径3.4mm ± 0.3mm,高度1.9mm ± 0.2mm,引脚间距28mm ± 2.0mm,引脚直径0.45mm ± 0.05mm
    - FMP100:直径6.3mm ± 0.5mm,高度2.4mm ± 0.2mm,引脚间距28mm ± 2.0mm,引脚直径0.55mm ± 0.05mm
    - FMP200:直径9.0mm ± 0.5mm,高度3.9mm ± 0.3mm,引脚间距26mm ± 2.0mm,引脚直径0.55mm ± 0.05mm
    - FMP3WS:直径11.5mm ± 1.0mm,高度4.5mm ± 0.5mm,引脚间距35mm ± 2.0mm,引脚直径0.8mm ± 0.05mm
    - FMP300:直径15.5mm ± 1.0mm,高度5.0mm ± 0.5mm,引脚间距33mm ± 2.0mm,引脚直径0.8mm ± 0.05mm
    - 电气特性:
    - 额定功率:0.5W、1W、2W、3W
    - 最大工作电压:200V(FMP-50),350V(FMP100),500V(FMP200),750V(FMP3WS)
    - 最大过载电压:400V(FMP-50),600V(FMP100),700V(FMP200),1000V(FMP3WS)
    - 电阻范围:1Ω - 4.7MΩ(E24与E96系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C,±50ppm/°C(FMP-50与FMP100类型,R ≥ 10Ω)
    - 环境性能测试:
    - 短时过载测试:2.5倍额定连续工作电压,持续5秒
    - 绝缘电压测试:300V(FMP-50 & FMP100),500V(FMP200 & FMP3WS)
    - 湿热稳态测试:40°C ± 2°C,90-95%RH,持续56天,负载为0.1倍额定连续工作电压

    产品特点和优势


    1. 高功率耐受性:能承受高达3W的功率,适合需要高功率输出的应用场景。
    2. 温度稳定性:在宽广的工作温度范围内保持稳定的性能。
    3. 高可靠性:采用多层金属合金和保护材料,提高了整体的可靠性和寿命。
    4. 防火特性:通过UL-94V-0标准认证,符合过载测试UL-1412标准,确保在极端条件下的安全使用。

    应用案例和使用建议


    - 应用案例:该电阻广泛应用于工业控制、电源转换、电机驱动等领域。例如,在工业自动化控制系统中,它们被用于调节电流和电压。
    - 使用建议:在高温环境下使用时,根据技术手册中的降额曲线对额定功率进行适当调整。同时,确保安装时的引脚间距和方向正确无误,以避免不必要的损坏。

    兼容性和支持


    - 兼容性:与其他标准电子元器件兼容,可以方便地集成到现有的电路设计中。
    - 技术支持:制造商提供详细的技术文档和支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:如何确定电阻的实际功率?
    - 解决方案:参照技术手册中的降额曲线,结合工作温度进行计算。
    - 问题2:如何判断电阻是否正常工作?
    - 解决方案:通过测量电阻两端的电压和电流来验证其工作状态。如果存在异常,则需要检查是否符合手册中的各项指标。

    总结和推荐


    综上所述,金属膜高功率电阻(FMP系列)具有出色的稳定性和可靠性,非常适合在高功率、宽温范围内应用。由于其广泛的适用性和优秀的技术性能,强烈推荐在相关应用中选用这款产品。

FMP100JT-52-0R82参数

参数
电阻值 820mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

FMP100JT-52-0R82数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-0R82 FMP100JT-52-0R82数据手册

FMP100JT-52-0R82封装设计

查看详情并下载
Symbol
Footprint
3D Model
