MFR50SFTE52-1R27

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.27Ω ±1% 500mW ±50ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 13-MFR50SFTE52-1R27TB-ND
供应商: Digi-Key
标准整包数: 5000

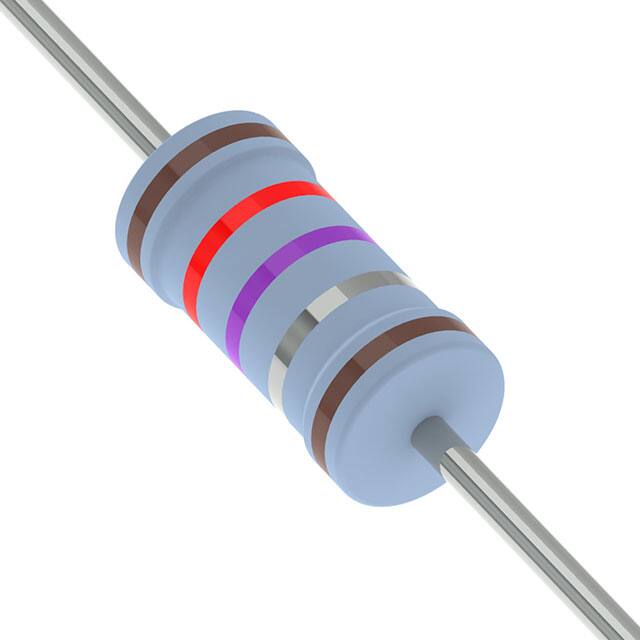

YAGEO/台湾国巨 通孔电阻 MFR50SFTE52-1R27

MFR50SFTE52-1R27概述

    高质量文章:通过孔电阻器(MFR系列金属薄膜电阻)

    1. 产品简介


    通过孔电阻器(MFR系列金属薄膜电阻) 是一种广泛应用在电路设计中的关键电子元器件。该产品采用先进的真空溅射系统,将多层混合金属合金和保护材料沉积到高纯度陶瓷基板上。随后,在电阻层上刻制螺旋沟槽,并焊接镀锡电解铜连接引脚。这些电阻器表面涂覆蓝色防护漆,提供良好的机械强度和化学稳定性。
    主要功能和应用领域:
    - 阻值范围: 1Ω 至 4.7MΩ。
    - 功率等级: 1/6W、1/4W、1/2W、1W、2W、3W。
    - 广泛应用于各种电子设备中,例如音频放大器、电源转换器、测量仪器、工业控制系统、汽车电子等。

    2. 技术参数


    额定功率:
    - 1/6W、1/4W、1/2W、1W、2W、3W
    电阻容差:
    - ±0.5%、±1%、±2%、±5%
    温度系数:
    - ±50ppm/°C、±100ppm/°C
    耐电压参数:
    - 工作电压:最高200V至1000V
    - 过载电压:最高400V至1000V
    - 绝缘电压:最高300V至1000V
    工作温度范围:
    - -55°C 至 +155°C
    功率降额曲线:
    - 当环境温度超过70°C时,需要按照图表所示进行功率降额处理。
    尺寸信息:
    | 尺寸代码 | 外径 (mm) | 引脚直径 (mm) | 长度 (mm) | 引脚长度 (mm) |

    | MFR-12 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 0.45±0.05 |
    | MFR25S | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 0.55±0.05 |
    | MFR-25 | 9.0±0.5 | 3.3±0.3 | 26±2.0 | 0.55±0.05 |
    | MFR50S | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.8±0.05 |
    | MFR-50 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 0.8±0.05 |

    3. 产品特点和优势


    - 高精度与稳定性: 采用金属薄膜工艺制造,提供更精确的电阻值和优良的温度稳定性。
    - 广泛的适用范围: 额定功率范围广,适用于不同类型的负载条件。
    - 耐温性强: 能够在极端环境下工作,支持的工作温度范围为-55°C 至 +155°C。
    - 可靠性高: 符合IEC标准的各项测试要求,具备出色的过载承受能力。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车音响系统中作为滤波器使用,以减少噪声干扰。
    - 在开关电源中作为分压器使用,确保输出电压稳定。
    使用建议:
    - 对于高功率应用: 选择更高额定功率的产品以避免过热损坏。
    - 高温环境下的应用: 严格遵循功率降额曲线,以防止设备失效。

    5. 兼容性和支持


    - 兼容性: 该电阻器可与多种电子电路兼容,适用于大多数现代电子设备的设计中。
    - 支持服务: 厂商提供详细的技术文档和客户支持,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题一:电阻值不准确。
    解决方案: 检查安装过程,确保所有引脚正确焊接,必要时更换新的电阻器。
    - 问题二:长时间工作后电阻器发热。
    解决方案: 确认工作环境温度不超过额定限制,并根据温度降额曲线调整功率等级。

    7. 总结和推荐


    综合评估:
    - 主要优点: 该电阻器具有高精度、宽工作温度范围和良好的机械及化学稳定性,适用于各类复杂环境。
    - 推荐使用: 推荐使用该系列电阻器用于那些对精度和温度稳定性有较高要求的应用场合,如工业自动化设备、精密测量仪器等。

MFR50SFTE52-1R27参数

参数
电阻值 1.27Ω
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

MFR50SFTE52-1R27数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR50SFTE52-1R27 MFR50SFTE52-1R27数据手册

MFR50SFTE52-1R27封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0287 ¥ 0.2405
10000+ $ 0.0263 ¥ 0.2205
15000+ $ 0.0251 ¥ 0.2101
25000+ $ 0.0237 ¥ 0.1984
35000+ $ 0.0229 ¥ 0.1915
50000+ $ 0.0221 ¥ 0.1847
125000+ $ 0.0203 ¥ 0.1696
250000+ $ 0.0191 ¥ 0.1602
500000+ $ 0.0187 ¥ 0.1561
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1202.5
