首页  >  产品百科  >  AR0603FR-07562KL

AR0603FR-07562KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 562KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 603-AR0603FR-07562KL
供应商: Mouser
标准整包数: 1

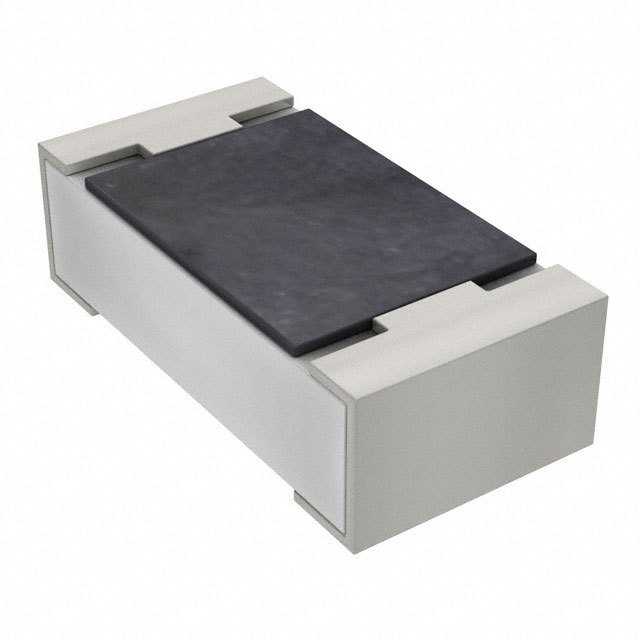

YAGEO/台湾国巨 贴片电阻 AR0603FR-07562KL

AR0603FR-07562KL概述


    产品简介


    产品名称:AR系列贴片电阻
    产品类型:贴片电阻,采用镍/金端接
    主要功能:
    - 阻值范围:0.01 Ω 至 9.76 MΩ
    - 精度:±1% 和 ±5%
    - 温度系数:符合EIA标准
    应用领域:
    - 小型电源设备
    - 数字万用表
    - 通信设备
    - 计算机
    - 汽车行业

    技术参数


    - 型号尺寸:0402/0603/0805/1206
    - 精度:±1% 和 ±5%
    - 工作温度范围:-55 °C 至 +155 °C
    - 额定功率:AR0402 = 1/16 W;AR0603 = 1/10 W;AR0805 = 1/8 W;AR1206 = 1/4 W
    - 最大工作电压:
    - AR0402/0603:100 V
    - AR0805:300 V
    - AR1206:500 V
    - 绝缘耐压:
    - AR0402/0603:100 V
    - AR0805:300 V
    - AR1206:500 V
    - 温度系数:10 Ω < R ≤ 10 MΩ:±100 ppm/°C;1 Ω ≤ R ≤ 10 Ω:±200 ppm/°C
    - 额定电流:
    - AR0402/0603:2.0 A
    - AR0805:5.0 A
    - AR1206:10.0 A

    产品特点和优势


    - 环保:所有产品符合RoHS标准,不含铅。
    - 可靠性高:降低环境有害废物,提高组件和设备的可靠性。
    - 节省空间:减少PCB面积占用。
    - 无有害材料:所有产品均未使用禁止使用的材料,如卤素环氧树脂。

    应用案例和使用建议


    应用案例:
    - 小型电源设备:例如笔记本电脑充电器或手机充电器中的稳压电路。
    - 数字万用表:用于测量电压、电流和电阻。
    - 通信设备:在路由器、交换机等网络设备中提供稳定的电阻值。
    - 汽车电子:用于汽车传感器、控制器和其他电子控制单元。
    使用建议:
    - 在高温环境下使用时,确保散热良好以避免过热。
    - 对于需要高精度的应用,优先选择±1%精度的产品。
    - 在组装过程中,注意焊接温度和时间,以确保良好的电气连接和稳定性。

    兼容性和支持


    - 兼容性:AR系列贴片电阻与主流SMT设备兼容,适合各种自动贴装生产线。
    - 支持服务:供应商提供详细的技术文档、测试报告和样品支持。客户可根据需求定制标签和包装。

    常见问题与解决方案


    问题1:如何识别产品的电阻值?
    - 解决方案:通过订购代码中的电阻码确定电阻值,例如AR0603FR-0756R(L)表示电阻值为560Ω。
    问题2:在高温环境下工作时,电阻会发生什么变化?
    - 解决方案:在高温环境下,电阻值会有所波动,但变化幅度在±100 ppm/°C范围内。确保电路设计留有足够的裕量以适应温度变化。
    问题3:焊接过程中出现虚焊怎么办?
    - 解决方案:检查焊接条件是否符合规范,必要时重新进行回流焊或波峰焊。确保焊接温度和时间正确,使用合适的焊料和助焊剂。

    总结和推荐


    综合评估:
    - 主要优点:
    - 环保,符合RoHS标准
    - 高可靠性,适用于多种应用场合
    - 节省PCB空间
    - 无有害物质,减少环境污染
    推荐使用:
    - AR系列贴片电阻具有高精度、高可靠性和广泛的适用范围,特别适合小型电源设备、数字万用表、通信设备和汽车行业。对于需要精确电阻值和环境友好的应用,强烈推荐使用AR系列贴片电阻。

AR0603FR-07562KL参数

参数
电阻值 562KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AR0603FR-07562KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AR0603FR-07562KL AR0603FR-07562KL数据手册

AR0603FR-07562KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1875 ¥ 1.584
50+ $ 0.1472 ¥ 1.2438
100+ $ 0.1323 ¥ 1.1175
500+ $ 0.0968 ¥ 0.818
1000+ $ 0.0858 ¥ 0.725
5000+ $ 0.0702 ¥ 0.5932
10000+ $ 0.0637 ¥ 0.5384
库存: 4975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
