KNP1WSJR-52-20R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 20Ω ±5% 1W 通孔安装 9mm(长度)
供应商型号: ZT-KNP1WSJR-52-20R
供应商: 海外现货
标准整包数: 1

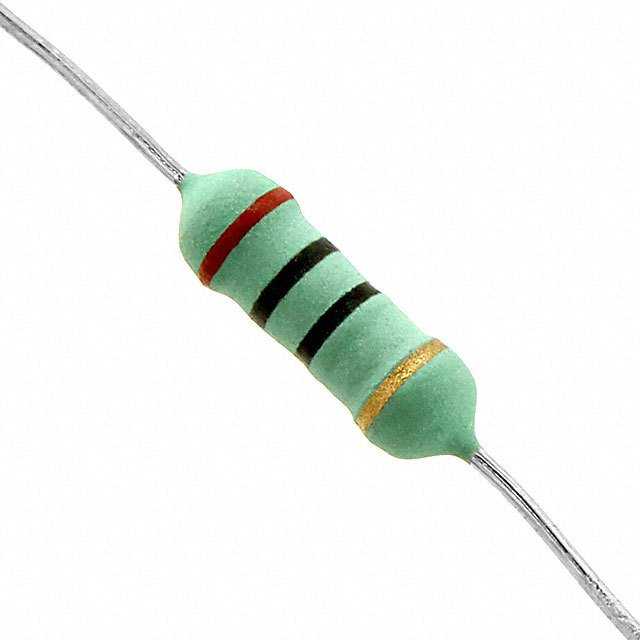

YAGEO/台湾国巨 通孔电阻 KNP1WSJR-52-20R

KNP1WSJR-52-20R概述

    通过孔电阻器技术手册

    产品简介


    通过孔电阻器(Through-Hole Resistor)是一种常用的电子元器件,广泛应用于各种电路设计中。本手册介绍的是K系列电阻器,包括KNP-25、KNP-50、KNP100、KNP200等多个型号。这些电阻器采用陶瓷芯并以单层电阻丝缠绕而成,具备卓越的电气特性和稳定性,适用于广泛的工业和消费电子产品。

    技术参数


    以下是各型号电阻器的技术规格和性能参数:
    | 型号 | 功率等级 | 长度(mm) | 直径(mm) | 电阻范围(Ω) | 温度系数(ppm/°C) | 防火特性 |
    ||
    | KNP-25 | 3W | 6.3±0.5 | 2.5±0.3 | 0.1Ω - 150Ω(±1%) | ±300 | UL-94V-0 |
    | KNP-50 | 4W | 9.0±0.5 | 3.5±0.3 | 0.1Ω - 200Ω(±5%) | ±300 | UL-94V-0 |
    | KNP100 | 5W | 11.5±1.0 | 4.6±0.5 | 0.1Ω - 2.2KΩ(±1%) | ±300 | UL-94V-0 |
    | KNP200 | 6W | 15.5±1.0 | 5.2±0.5 | 0.1Ω - 2.7KΩ(±5%) | ±300 | UL-94V-0 |
    | KNP300 | 7W | 17.5±1.0 | 6.2±0.5 | 0.1Ω - 3.9KΩ(±1%) | ±300 | UL-94V-0 |
    | KNP400 | 7W | 24.5±1.0 | 8.2±0.5 | 0.1Ω - 6.2KΩ(±1%) | ±300 | UL-94V-0 |
    注意事项:所有型号均符合UL-94V-0防火标准,特别值可根据客户需求定制。

    产品特点和优势


    1. 高可靠性:所有型号均通过多项严苛的测试,确保在各种恶劣环境下稳定运行。
    2. 防火安全:多层涂层设计,满足UL-94V-0防火标准,确保安全可靠。
    3. 宽温度范围:工作温度范围为-40°C至+200°C,适合各种极端环境下的应用。
    4. 功率负载能力:不同型号可承受不同级别的功率负载,适应不同的应用场景。

    应用案例和使用建议


    KNP系列电阻器适用于多种应用场景,例如:
    - 电源模块:高功率电阻器可用于电源模块中进行电流调节。
    - 工业控制:适用于工业自动化设备中进行信号调节。
    - 汽车电子:高温、高压环境下稳定工作的需求。
    使用建议:在选择电阻器时,应根据实际应用所需的功率和温度范围来选择合适的型号。同时,在高温环境下工作时,需考虑按照手册中提供的曲线对功率等级进行降额使用。

    兼容性和支持


    本系列电阻器与市面上常见的电子电路板及组件高度兼容。制造商提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 过载保护:如果发现电阻器出现异常发热,应检查是否存在过载情况,并按手册要求进行降额使用。
    2. 焊接不良:如遇焊接不牢固问题,建议重新焊接或更换新的电阻器。
    3. 耐湿性问题:对于长期暴露于潮湿环境中的电阻器,应定期检查并进行防潮处理。

    总结和推荐


    综上所述,KNP系列电阻器以其高可靠性、宽温度范围和出色的电气性能,成为众多应用场景的理想选择。强烈推荐用于需要高性能和高稳定性的电路设计中。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

KNP1WSJR-52-20R参数

参数
电阻值 20Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

KNP1WSJR-52-20R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP1WSJR-52-20R KNP1WSJR-52-20R数据手册

KNP1WSJR-52-20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
