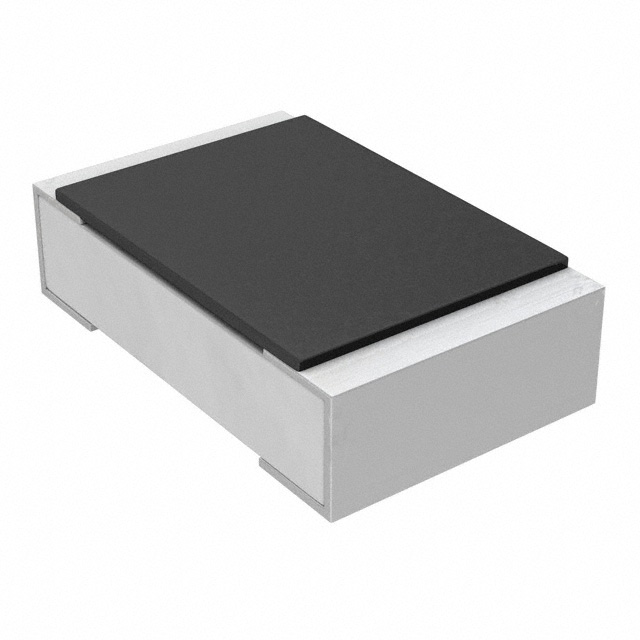

AC0805FR-7W51RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 51Ω ±1% 125mW ±100ppm/℃ 0805 贴片安装
供应商型号: REB-WSR1878
供应商: 海外现货
标准整包数: 5000
YAGEO/台湾国巨 贴片电阻 AC0805FR-7W51RL

AC0805FR-7W51RL概述


    产品简介


    THICK FILM CHIP RESISTORS AUTOMOTIVE GRADE AC系列
    厚膜芯片电阻器AC系列是专为汽车应用和其他通用场合设计的产品。这类电阻器主要功能是提供精确的电阻值,用于各种电路中,包括汽车电子和工业应用。AC系列电阻器采用厚膜制造工艺,具有良好的稳定性和可靠性,能够满足严苛的工作环境需求。

    技术参数


    - 电阻范围:1Ω 至 22MΩ
    - 公差:±0.5%,±1%,±5%
    - 尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 最大工作电压:25V至200V(具体型号不同)
    - 最大过载电压:50V至500V(具体型号不同)
    - 额定功率:0.05W至2W(具体型号不同)
    - 温度系数:±100ppm/°C 至 ±200ppm/°C
    - 封装类型:纸带/卷盘包装或凸起式卷盘包装

    产品特点和优势


    1. AEC-Q200认证:符合严格的汽车行业标准。
    2. 环保材料:无卤素,符合RoHS要求。
    3. 高可靠性:全自动化光学检测,确保产品质量。
    4. 温度适应性强:能够在-55°C到155°C范围内正常工作。
    5. 抗湿性好:通过多项湿度相关测试。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统中的电压调节、电流限制。
    - 工业控制设备中的信号调理。
    使用建议:
    - 根据实际应用选择合适的电阻值和尺寸。
    - 确保电阻器安装在散热良好、环境稳定的区域。

    兼容性和支持


    AC系列电阻器支持多种封装类型,包括纸带/卷盘和凸起式卷盘包装,便于集成到不同的电路板设计中。制造商提供详尽的技术支持和维护服务,确保用户能够顺利地将产品应用于实际项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器变色 | 检查是否过热,调整散热措施。 |
    | 安装后电阻值不准确 | 检查是否正确焊接,重新焊接。 |

    总结和推荐


    综述:
    AC系列厚膜芯片电阻器以其优良的可靠性和稳定性,在汽车电子和工业控制领域表现出色。它们不仅符合严格的行业标准,还具备出色的温度适应性和抗湿性。适合需要高精度和高可靠性的应用场景。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐这款产品用于汽车电子及工业控制领域的精密电路设计。

AC0805FR-7W51RL参数

参数
电阻值 51Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0805FR-7W51RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0805FR-7W51RL AC0805FR-7W51RL数据手册

AC0805FR-7W51RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0025 ¥ 0.0222
库存: 110000
起订量: 10000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 111
直接购买
加入购物车
