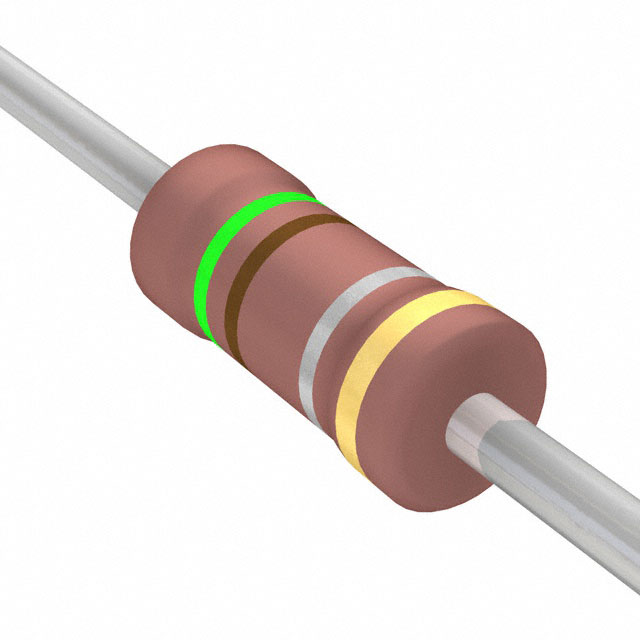

FMP100JR-52-0R51

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 510mΩ ±5% 1W 插件 通孔安装 6.3mm(长度)
供应商型号: 0.51WTR-ND
供应商: Digi-Key
标准整包数: 5000
YAGEO/台湾国巨 通孔电阻 FMP100JR-52-0R51

FMP100JR-52-0R51概述

    FMP 系列金属膜高功率电阻技术手册

    产品简介


    FMP 系列金属膜高功率电阻是一种专为高要求应用设计的电子元件。它们通过真空溅射系统将多层金属合金和保护材料沉积在高精度陶瓷基板上,经过螺旋槽切割后,再焊接铜制引线。这种独特的制造工艺赋予了 FMP 系列电阻出色的耐高温和过载能力,广泛应用于工业控制、电源管理、汽车电子等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 尺寸(直径 × 高度) | 3.4±0.3 mm | 6.3±0.5 mm | 9.0±0.5 mm | 11.5±1.0 mm | 15.5±1.0 mm |
    | 引脚直径 | 0.45±0.05 mm | 0.55±0.05 mm | 0.55±0.05 mm | 0.8±0.05 mm | 0.8±0.05 mm |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 1,000V |
    | 电阻范围 | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω |
    | 工作温度范围 | -55°C至+155°C| -55°C至+155°C| -55°C至+155°C| -55°C至+155°C| -55°C至+155°C|

    产品特点和优势


    1. 超薄设计:FMP 系列采用超微型设计,适合紧凑空间应用。
    2. 高可靠性:多层金属膜结构和火焰阻燃涂层使其具有极高的可靠性和耐久性。
    3. 宽泛的工作温度范围:能够在极端环境下稳定工作,适用于各种恶劣环境。
    4. 高精度电阻值:±1%的电阻值公差,确保了优异的精度和一致性。
    5. 过载保护:符合 UL-1412 标准的过载测试保证了长时间运行的稳定性。

    应用案例和使用建议


    - 工业自动化:FMP 系列在自动化生产线中用于电流检测和分压,提供稳定的电阻值。
    - 电动汽车:在电池管理系统中作为限流电阻,确保电池安全。
    - 电源供应器:在开关电源中用于电流采样,实现精确的输出控制。
    使用建议:
    - 在高负载条件下,建议遵循额定负载曲线进行使用,避免因过热导致损坏。
    - 定期检查连接部位是否有松动,确保良好的电气连接。

    兼容性和支持


    FMP 系列电阻具有广泛的兼容性,可以与其他主流标准的电路板和电源模块配合使用。厂商提供了详尽的技术支持和售后服务,以确保客户能够充分利用这些高性能电阻。

    常见问题与解决方案


    1. 问题:电阻值漂移
    - 解决方法:检查是否超过了最大工作温度,按照规范操作并定期校准。
    2. 问题:过载烧毁
    - 解决方法:严格按照额定负载曲线操作,减少过载情况的发生。
    3. 问题:焊接不良
    - 解决方法:确保焊接温度和时间符合标准,必要时更换焊料。

    总结和推荐


    FMP 系列金属膜高功率电阻以其卓越的性能和高度的可靠性,在多个应用领域中表现出色。其独特的制造工艺和全面的电气特性使其成为高要求应用的理想选择。强烈推荐在需要高可靠性和高性能的场合使用 FMP 系列电阻。

FMP100JR-52-0R51参数

参数
电阻值 510mΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP100JR-52-0R51数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-0R51 FMP100JR-52-0R51数据手册

FMP100JR-52-0R51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0935 ¥ 0.7822
10000+ $ 0.0867 ¥ 0.7254
15000+ $ 0.0832 ¥ 0.6964
25000+ $ 0.0793 ¥ 0.6634
35000+ $ 0.0769 ¥ 0.6438
50000+ $ 0.0746 ¥ 0.6246
125000+ $ 0.0707 ¥ 0.5913
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 3911
