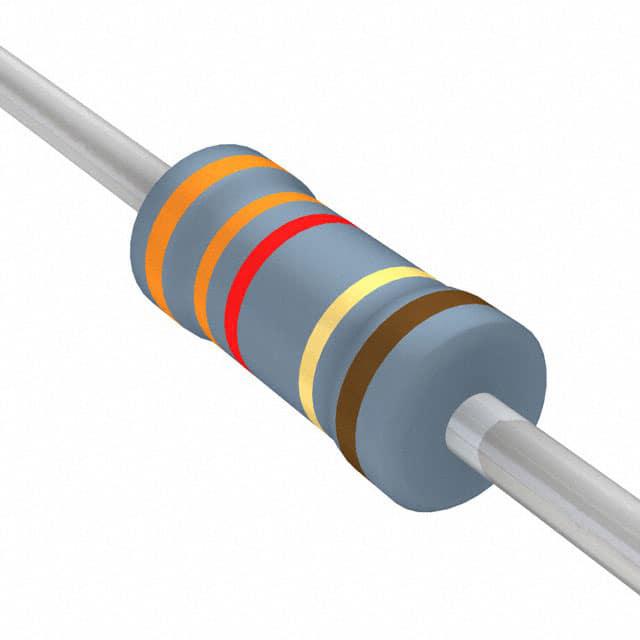

MFR-12FTF52-33R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33.2Ω ±1% 167mW ±100ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-MFR-12FTF52-33R2
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR-12FTF52-33R2

MFR-12FTF52-33R2概述

    通过孔电阻(Through-Hole Resistor)技术手册

    1. 产品简介


    产品类型:
    本产品为金属膜通过孔电阻(Metal Film Through-Hole Resistor),适用于需要高精度和高稳定性的场合。
    主要功能:
    - 高可靠性
    - 精度高
    - 温度系数低
    应用领域:
    - 工业自动化
    - 医疗设备
    - 通讯设备
    - 消费电子
    - 仪器仪表

    2. 技术参数


    - 功率等级: 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻值容差: ±0.5%, ±1%, ±2%, ±5%
    - 温度系数(TCR): ±50ppm/°C, ±100ppm/°C
    - 额定连续工作电压(RCWV): 根据功率等级和电阻值计算得出
    - 最大工作电压:
    - 1/6W:200V
    - 1/4W:250V
    - 1/2W:300V
    - 1W:350V
    - 2W:400V
    - 3W:500V
    - 最大过载电压:
    - 1/6W:400V
    - 1/4W:500V
    - 1/2W:600V
    - 1W:700V
    - 2W:800V
    - 3W:1,000V
    - 绝缘电压测试:
    - 1/6W:300V
    - 1/4W:400V
    - 1/2W:500V
    - 1W:700V
    - 2W:1,000V
    - 3W:1,000V
    - 操作温度范围: -55°C 到 +155°C
    - 电阻范围: 1Ω - 4.7MΩ(根据E24和E96系列)
    - 引线连接: 铜焊接电解铜
    - 封装尺寸:
    - MFR-12:直径(øDH)3.4±0.3mm,长度(L)28±2.0mm,引脚直径(øD)0.45±0.05mm
    - MFR25S:直径(øDH)6.3±0.5mm,长度(L)28±2.0mm,引脚直径(øD)0.55±0.05mm
    - MFR-25:直径(øDH)9.0±0.5mm,长度(L)26±2.0mm,引脚直径(øD)0.55±0.05mm
    - MFR50S:直径(øDH)11.5±1.0mm,长度(L)35±2.0mm,引脚直径(øD)0.8±0.05mm
    - MFR-50:直径(øDH)15.5±1.0mm,长度(L)33±2.0mm,引脚直径(øD)0.8±0.05mm
    - 额定负载降额曲线:
    - 在环境温度高于70°C时,必须根据降额曲线进行功率等级调整。

    3. 产品特点和优势


    - 高可靠性: 通过严格的测试标准确保长期稳定性。
    - 高精度: ±0.5%至±5%的容差保证了准确的电阻值。
    - 温度系数低: ±50ppm/°C 至 ±100ppm/°C 的温度系数使得电阻在不同温度下保持稳定。
    - 多功率选择: 从1/6W到3W,满足不同应用需求。
    - 宽工作温度范围: 从-55°C到+155°C,适合极端环境应用。
    - 耐久性测试: 通过了短时间过载、绝缘电压测试、湿热稳态等严格测试。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中作为电流检测和分压器使用。
    - 在医疗设备中用于信号处理和电源管理。
    使用建议:
    - 在高温环境下使用时,确保按照降额曲线减少功率等级以延长使用寿命。
    - 在电路设计时,考虑电阻的实际工作电压和温度,选择合适的型号以避免过载风险。
    - 定期进行温度测试和耐久性测试,以确保其在严苛环境下的稳定运行。

    5. 兼容性和支持


    - 该产品与其他电子元件高度兼容,广泛应用于各种电路板设计中。
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除。

    6. 常见问题与解决方案


    - 问题: 电阻值出现偏差
    - 解决方法: 检查电路连接是否正确,确认温度是否超出规定范围。如需进一步检查,可联系厂商技术支持。

    - 问题: 使用过程中电阻温度过高
    - 解决方法: 按照降额曲线降低功耗,确保环境温度不超限。如果持续出现问题,建议更换更高功率等级的型号。
    - 问题: 电阻失效
    - 解决方法: 检查是否有外部机械损伤或过载情况。联系厂商进行专业维修或更换。

    7. 总结和推荐


    总结:
    该产品具备高精度、高可靠性及宽温工作范围的特点,适用于多种工业和医疗领域的精密电子系统。
    推荐:
    鉴于其优异的性能和广泛应用的场景,强烈推荐在对精度和稳定性要求较高的项目中选用此产品。同时,制造商提供的良好技术支持和售后服务也是一大优势,确保用户能够顺利地进行应用和维护。

MFR-12FTF52-33R2参数

参数
电阻值 33.2Ω
精度 ±1%
额定功率 167mW
温度系数 ±100ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR-12FTF52-33R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-12FTF52-33R2 MFR-12FTF52-33R2数据手册

MFR-12FTF52-33R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
