AT0603CRD0740R2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 40.2Ω ±0.25% 100mW ±25ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: ZT-AT0603CRD0740R2L
供应商: 海外现货
标准整包数: 1

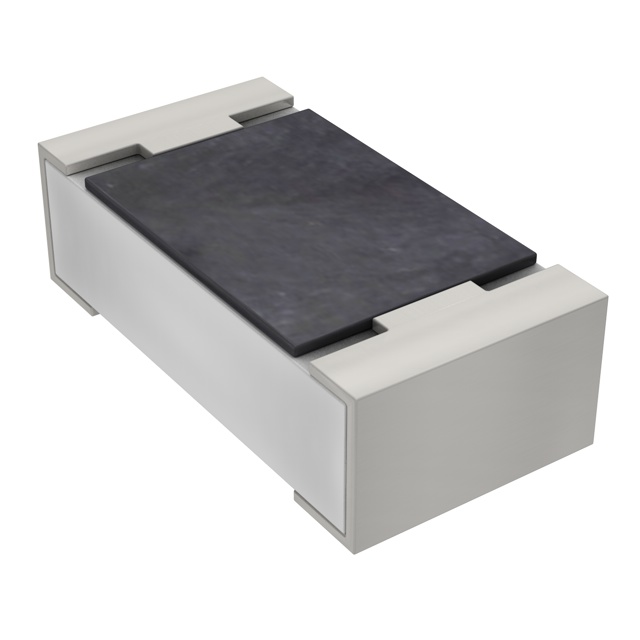

YAGEO/台湾国巨 贴片电阻 AT0603CRD0740R2L

AT0603CRD0740R2L概述

    高精度汽车级薄膜芯片电阻器AT系列技术手册

    1. 产品简介


    本技术手册介绍了Yageo公司的高精度汽车级薄膜芯片电阻器(AT系列)。该系列产品主要适用于汽车电子、工业和医疗设备、测试测量设备以及电信等领域。这些电阻器采用薄层工艺制造,并且通过了AEC-Q200认证,确保了其卓越的可靠性及在恶劣环境下的稳定性。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 0402/0603/0805/1206 |
    | 容差 | ± 0.1%、± 0.25%、± 0.5%、± 1% |
    | 温度系数 | ± 15 ppm/°C、± 25 ppm/°C、± 50 ppm/°C |
    | 功率等级 | AT0402: 1/16W,AT0603: 1/10W,AT0805: 1/8W,AT1206: 1/4W |
    | 最大工作电压 | AT0402: 50V,AT0603: 75V,AT0805: 150V,AT1206: 200V |
    | 工作温度范围 | –55 °C 到 +155 °C |
    | 包装 | 纸带包装7英寸直径盘 |
    | 环境适应性 | MSL 1级,无铅端子,符合RoHS要求 |

    3. 产品特点和优势


    - AEC-Q200认证:确保产品在汽车领域的应用中达到严格的行业标准。
    - 硫化环境抵抗性:能有效抵抗含有硫化物的大气环境。
    - 低湿敏等级(MSL 1):保证产品的湿度敏感性较低,易于存储和处理。
    - 无卤素环氧树脂:减少对环境的危害,符合绿色环保的要求。
    - 高可靠性和耐久性:在高温、潮湿、热冲击等各种极端条件下表现出色。

    4. 应用案例和使用建议


    AT系列薄膜芯片电阻器广泛应用于汽车电子系统,如车身控制模块、引擎管理系统等。同时,在工业设备、医疗器械、测试仪器和通信设备中也有广泛应用。例如,可以用于汽车电池管理系统的电压检测电路中,以精确测量电压变化。
    使用建议:
    - 在设计电路时,考虑温度变化对电阻值的影响,选择适当的温度系数。
    - 注意安装过程中的焊接条件,确保焊接质量,避免过高的焊接温度导致的损坏。
    - 使用过程中定期进行性能检测,确保长期稳定性。

    5. 兼容性和支持


    AT系列电阻器具有良好的兼容性,能够与其他标准SMT元件一同使用。Yageo公司提供全面的技术支持和服务,包括产品定制、质量控制、技术支持和售后维修服务,确保客户能够顺利应用该系列产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值变化较大 | 检查焊接工艺,避免过高的焊接温度;使用低温焊接材料。|
    | 使用过程中出现漂移 | 定期检查环境温湿度,避免过高温度导致漂移。 |
    | 硫化环境导致腐蚀 | 确保良好的封装保护,选用硫化防护材料。 |

    7. 总结和推荐


    总体而言,AT系列薄膜芯片电阻器以其卓越的精度、稳定性和环保特性,在众多高可靠性需求的应用场合中表现出色。鉴于其出色的产品性能和市场竞争力,我们强烈推荐这一系列的产品用于需要高精度和高稳定性的各种应用中。无论是汽车电子、工业自动化还是通讯设备,AT系列电阻器都是理想的选择。

AT0603CRD0740R2L参数

参数
电阻值 40.2Ω
精度 ±0.25%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT0603CRD0740R2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AT0603CRD0740R2L AT0603CRD0740R2L数据手册

AT0603CRD0740R2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
