CFR-12JT-52-180K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 180KΩ ±5% 167mW -700ppm/℃~0ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-CFR-12JT-52-180K
供应商: 海外现货
标准整包数: 1

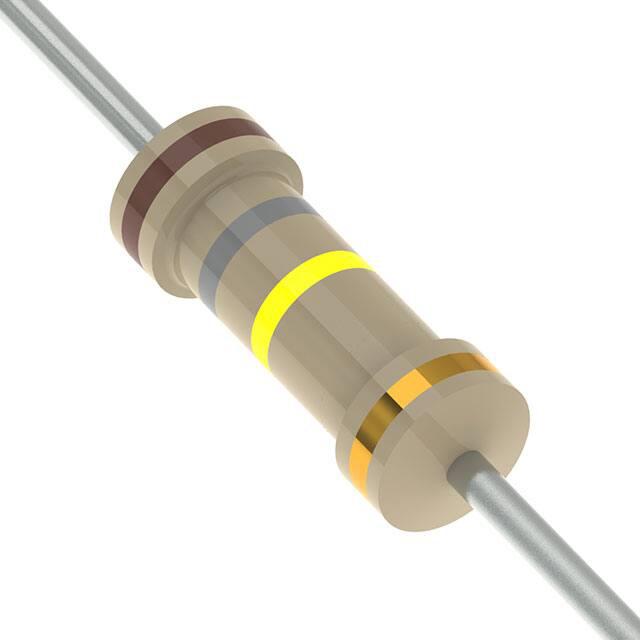

YAGEO/台湾国巨 通孔电阻 CFR-12JT-52-180K

CFR-12JT-52-180K概述


    产品简介


    通过孔电阻(Through-hole resistor)是一种广泛应用在各种电路中的基本电子元器件。碳膜电阻是通过将高纯度的碳薄膜涂覆在陶瓷棒上并经过螺旋切割加工而成。这种类型的电阻具有广泛的工作温度范围和多样化的阻值选择,因此被广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 尺寸规格:
    - CFR-12:直径 3.4 ± 0.3 mm,长度 1.9 ± 0.2 mm
    - CFR-25:直径 6.3 ± 0.5 mm,长度 2.4 ± 0.2 mm
    - CFR-50:直径 9.0 ± 0.5 mm,长度 3.3 ± 0.3 mm
    - CFR100:直径 11.5 ± 1.0 mm,长度 4.5 ± 0.5 mm
    - CFR200:直径 15.5 ± 1.0 mm,长度 5.0 ± 0.5 mm
    - 额定功率:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±2%, ±5%
    - 温度系数:见表1
    - 工作温度范围:-55°C 到 +155°C
    - 最大工作电压:
    - CFR-12:150V
    - CFR-25:200V
    - CFR-50:250V
    - CFR100:350V
    - CFR200:500V

    产品特点和优势


    这些碳膜电阻具有较高的功率负载能力和宽泛的工作温度范围,能够适应严苛的工业环境。此外,它们具备良好的耐湿热性、抗振动性及焊接耐热性,确保了其在恶劣条件下的稳定性能。其出色的可靠性和长期稳定性使其成为许多高要求应用的理想选择。

    应用案例和使用建议


    这些电阻广泛应用于各类需要精确电阻值和高可靠性的场合,如电源转换器、稳压器和调压器等。对于某些特定的应用,建议在极端环境条件下进行额外的测试以验证其性能。同时,在高温环境下使用时,需注意功率降额,确保安全运行。

    兼容性和支持


    这些电阻与其他同类元件高度兼容,易于安装和更换。制造商通常提供详细的安装指南和技术支持,帮助客户解决安装和调试过程中的问题。如有特殊需求,可按客户需求定制产品。

    常见问题与解决方案


    1. Q: 高温环境下工作时,电阻如何降额?
    - A: 在超过70°C的环境下,根据电阻型号,需按图示曲线降额使用,确保其正常工作。
    2. Q: 如何处理电阻焊接后出现的问题?
    - A: 确保焊接温度在245±5°C范围内,且持续时间为3±0.5秒,焊接后要检查电阻覆盖率是否达到95%以上。
    3. Q: 如何处理湿度对电阻的影响?
    - A: 在湿热环境中使用时,确保加载的功率不超过0.1倍的额定连续工作电压,以减少湿气对电阻的影响。

    总结和推荐


    综上所述,这些通过孔碳膜电阻以其稳定的性能和宽广的应用范围成为市场上备受推崇的产品。其在高温、振动等恶劣环境下的良好表现,使它们非常适合于多种复杂的应用场合。强烈推荐在需要高可靠性、稳定性的应用场景中使用这些电阻。

CFR-12JT-52-180K参数

参数
电阻值 180KΩ
精度 ±5%
额定功率 167mW
温度系数 -700ppm/℃~0ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

CFR-12JT-52-180K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-12JT-52-180K CFR-12JT-52-180K数据手册

CFR-12JT-52-180K封装设计

查看详情并下载
Symbol
Footprint
3D Model
