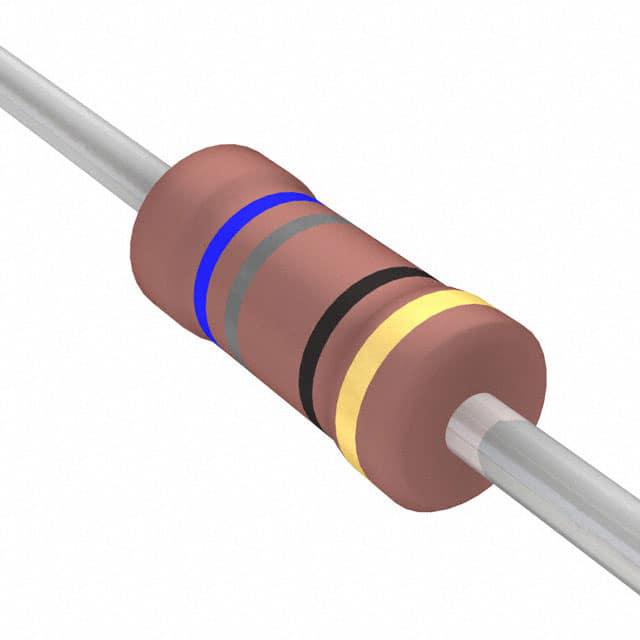

FMP200JT-52-68R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 68Ω ±5% 2W ±100ppm/℃ 插件 通孔安装 9mm(长度)
供应商型号: 13-FMP200JT-52-68RTB-ND
供应商: Digi-Key
标准整包数: 1000
YAGEO/台湾国巨 通孔电阻 FMP200JT-52-68R

FMP200JT-52-68R概述

    金属薄膜高功率电阻——FMP系列

    产品简介


    金属薄膜高功率电阻FMP系列是采用真空溅射系统制造的,通过将多层混合金属合金和衍生物材料沉积到精心处理的高级陶瓷基板上。之后在电阻层上切割螺旋沟槽,并焊接锡连接电解铜引线至端盖。该系列电阻涂有一层粉红色的清漆涂层,具有阻燃功能,适用于广泛的环境温度和高负荷应用场合。

    技术参数


    | 参数名称 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 | FMP4WV |
    ||
    | 长度(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.0±1.0 |
    | 宽度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 | 7.5±0.5 |
    | 螺距(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 |
    | 焊接脚直径(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率额定值 | 0.5W | 1W | 2W | 3W | 4W |
    |
    | 最大工作电压 | 200V | 350V | 500V | 750V
    | 最大过载电压 | 400V | 600V | 700V | 1000V
    | 电气绝缘耐压 | 300V | 500V |
    | 阻值范围 | 1Ω - 10MΩ
    |
    | 工作温度范围 | -55°C至+155°C
    | 温度系数 | ±100ppm/°C

    产品特点和优势


    - 可靠性高:符合UL-94V-0标准的多层阻燃涂层确保在极端环境下的稳定性。
    - 高精度:±1%的阻值公差使它们在精密测量和控制电路中表现优异。
    - 适应性强:能够在广泛的环境温度下正常工作,适合不同环境的应用需求。
    - 安全性:能够通过过载测试并承受瞬时高压冲击,保证长期可靠运行。

    应用案例和使用建议


    该系列电阻广泛应用于需要高功率输出的电路中,如电源转换器、电机驱动和高频开关电源。此外,在某些需要极高可靠性的设备中,例如医疗设备和航空电子设备,也常常能见到这些电阻的身影。在使用过程中,需要注意在超过70℃的工作环境中进行降额操作,以保证器件的安全运行。

    兼容性和支持


    这些电阻可以与其他标准通孔封装的元件轻松集成。制造商提供全面的技术支持,包括应用指导和技术咨询,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热损坏 | 检查散热设计并考虑更换更高功率等级的电阻 |
    | 表面标记褪色 | 使用适当的溶剂擦拭后重新涂层 |
    | 端子松动 | 检查焊接点并重新焊牢 |

    总结和推荐


    总体而言,FMP系列金属薄膜高功率电阻以其出色的性能、高度可靠性和广泛的适用性成为电子设计工程师的重要选择。特别是对于那些对性能和稳定性要求较高的应用场合,如电源系统和工业自动化控制,这些电阻都是不可多得的理想之选。强烈推荐用于需高可靠性及精确控制的场合。

FMP200JT-52-68R参数

参数
电阻值 68Ω
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FMP200JT-52-68R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-68R FMP200JT-52-68R数据手册

FMP200JT-52-68R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.055 ¥ 0.4604
2000+ $ 0.0499 ¥ 0.4175
3000+ $ 0.0472 ¥ 0.3954
5000+ $ 0.0443 ¥ 0.3705
7000+ $ 0.0425 ¥ 0.3555
10000+ $ 0.0407 ¥ 0.341
25000+ $ 0.0369 ¥ 0.3088
50000+ $ 0.0345 ¥ 0.2887
100000+ $ 0.0324 ¥ 0.2715
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 460.4
