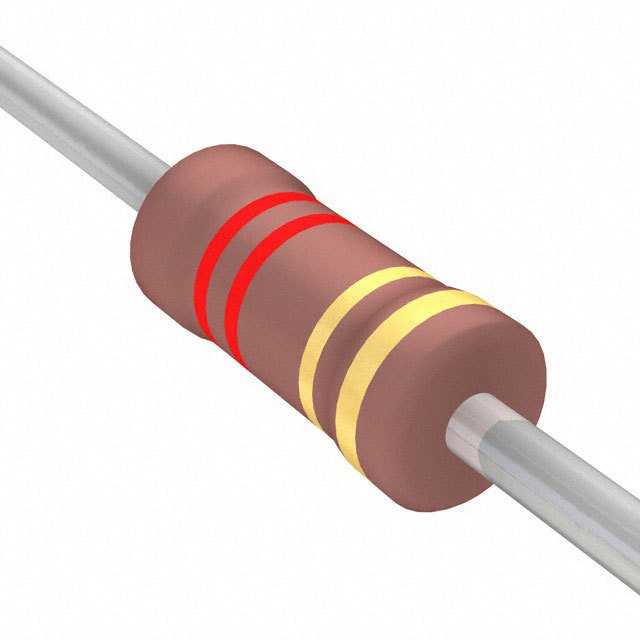

FMP300JR-73-2R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.2Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-2R2
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP300JR-73-2R2

FMP300JR-73-2R2概述

    金属膜高功率电阻器(FMP系列)技术手册

    产品简介


    金属膜高功率电阻器(FMP系列)是一种通过真空溅射系统将多层混合金属合金和衍生物材料沉积到经过处理的优质陶瓷基板上的元件。该系列产品具有超小型结构,且金属膜设计使得电阻器能够在高温环境下正常工作,并具备良好的抗过载能力。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸(单位:mm) | ø 3.4±0.3 | ø 6.3±0.5 | ø 9.0±0.5 | ø 11.5±1.0| ø 15.5±1.0|
    | 高度(单位:mm) | H 1.9±0.2 | H 2.4±0.2 | H 3.9±0.3 | H 4.5±0.5 | H 5.0±0.5 |
    | 引脚长度(单位:mm)| L 28±2.0 | L 28±2.0 | L 26±2.0 | L 35±2.0 | L 33±2.0 |
    | 额定负载(单位:W) | 0.5W | 1W | 2W | 3W |
    | 最大工作电压(单位:V) | 200V | 350V | 500V | 750V |
    | 最大过载电压(单位:V) | 400V | 600V | 700V | 1000V |
    | 电气特性
    | 功率等级 | 1/2W, 1W, 2W, 3W
    | 电阻范围 | 1Ω - 4.7MΩ(适用于E24及E96系列值)
    | 工作温度范围 | -55°C至+155°C

    产品特点和优势


    - 超高功率密度:能够承受更高的功率,特别适用于需要大电流的应用场景。
    - 精确电阻值:提供±1%和±5%两种精度等级,满足不同场合的需求。
    - 优良的稳定性:符合UL-94V-0标准的多层涂层具备优异的防燃特性,满足过载测试要求。
    - 广泛的温度适应性:可在极端温度范围内工作,确保稳定性能。
    - 高可靠性:通过了各种严格的环境测试,包括高温湿热、温度循环、抗焊热冲击等。

    应用案例和使用建议


    FMP系列金属膜高功率电阻器广泛应用于工业自动化控制系统、电源转换器、通信设备、航空航天等领域。例如,在电力转换装置中作为限流或分压元件,以及在医疗设备中作为精密测量仪器的关键组件。
    建议在选择电阻时根据具体应用场景考虑额定功率和工作温度,以确保在安全范围内使用,避免因过热导致损坏。

    兼容性和支持


    FMP系列电阻器易于集成于多种电路设计中,适用于不同的电气设备和模块。制造商提供了详尽的技术支持和售后服务,涵盖产品咨询、故障诊断、更换指导等服务。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,电阻器的性能下降。
    - 解决方法:依据手册建议,当环境温度超过70°C时,需降低电阻器的额定功率以保持稳定运行。
    2. 问题:安装过程中发现电阻器无法良好焊接。
    - 解决方法:检查焊接温度是否达到245±5°C,并保证焊点覆盖率达到至少95%。
    3. 问题:长时间使用后发现电阻值变化。
    - 解决方法:定期对设备进行维护检查,特别是那些处于恶劣环境下的应用。

    总结和推荐


    金属膜高功率电阻器FMP系列凭借其优越的性能指标和广泛的应用范围,在多个行业领域展现了出色的市场竞争力。鉴于其卓越的稳定性和耐用性,强烈推荐在高功率电路设计中选用此系列产品。对于有特定需求的应用场合,也提供了灵活定制化的选项,以满足多样化的工程需求。

FMP300JR-73-2R2参数

参数
电阻值 2.2Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-2R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-2R2 FMP300JR-73-2R2数据手册

FMP300JR-73-2R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
